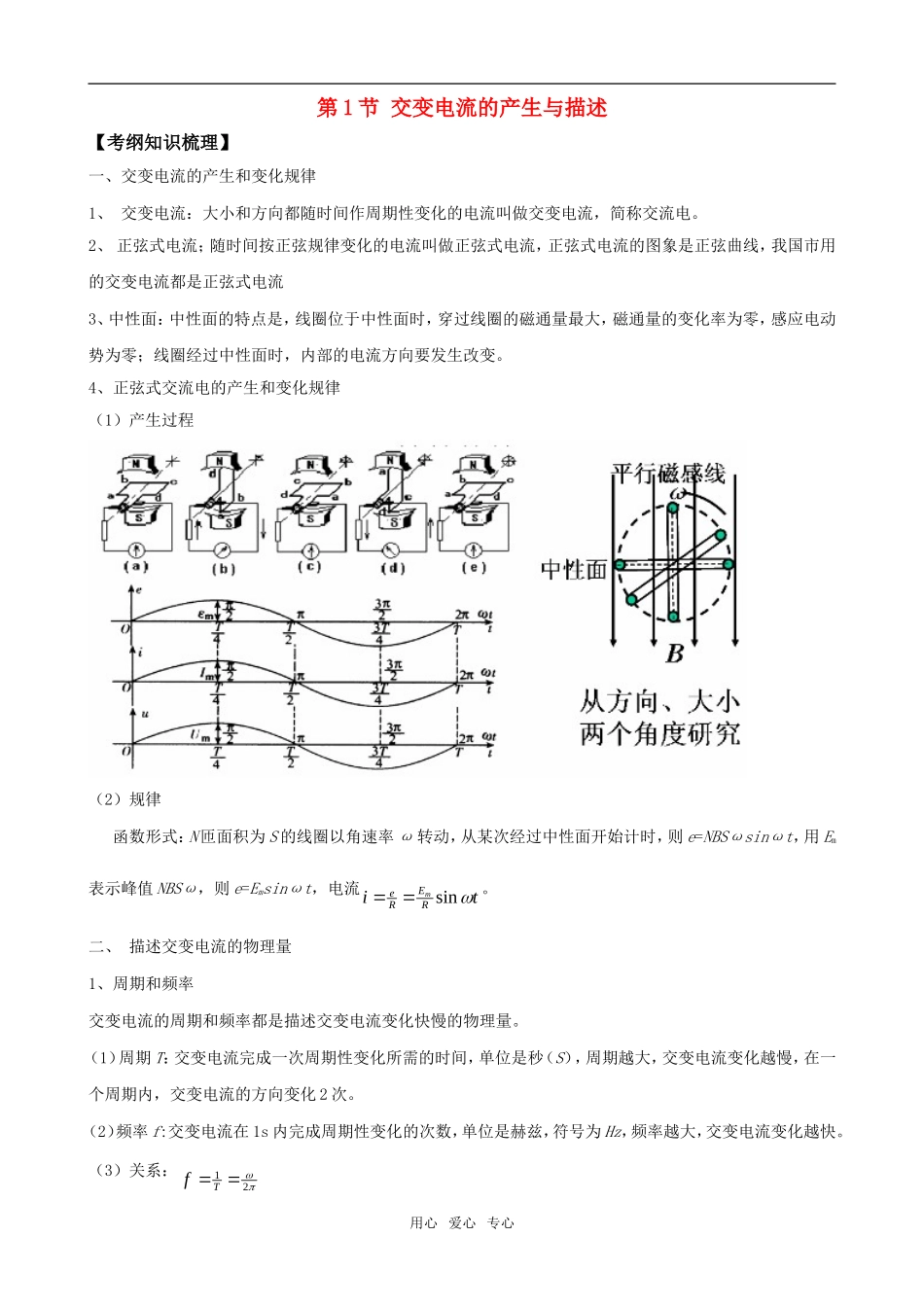

第 1 节 交变电流的产生与描述【考纲知识梳理】一、交变电流的产生和变化规律1、 交变电流：大小和方向都随时间作周期性变化的电流叫做交变电流，简称交流电。2、 正弦式电流；随时间按正弦规律变化的电流叫做正弦式电流，正弦式电流的图象是正弦曲线，我国市用的交变电流都是正弦式电流3、中性面：中性面的特点是，线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零；线圈经过中性面时，内部的电流方向要发生改变。4、正弦式交流电的产生和变化规律（1）产生过程（2）规律函数形式：N 匝面积为 S 的线圈以角速率 ω 转动，从某次经过中性面开始计时，则 e=NBSωsinωt，用 Em表示峰值 NBSω，则 e=Emsinωt，电流tiRERemsin。二、 描述交变电流的物理量1、周期和频率交变电流的周期和频率都是描述交变电流变化快慢的物理量。（1）周期 T：交变电流完成一次周期性变化所需的时间，单位是秒（S），周期越大，交变电流变化越慢，在一个周期内，交变电流的方向变化 2 次。（2）频率 f:交变电流在 1s 内完成周期性变化的次数，单位是赫兹，符号为 Hz，频率越大，交变电流变化越快。（3）关系：21 Tf用心 爱心 专心2、瞬时值、最大值、有效值和平均值（1）感应电动势瞬时值表达式：若从中性面开始，感应电动势的瞬时值表达式： （伏）。感应电流瞬时值表达式：tIimsin·（安）若从线圈平面与磁力线平行开始计时，则感应电动势瞬时值表达式为：temcos·（伏）。感应电流瞬时值表达式：tIimcos·（安）在计算通电导体或线圈所受的安培力时，应用瞬时值。（2）交变电流的最大值（以交变电动势为例）。m——交变电动势最大值：当线圈转到穿过线圈的磁通量为 0 的位置时，取得此值。应强调指出的是，m与线形状无关，与转轴位置无关，其表达式为NBSm 。在考虑交流电路中电容器耐压值时，应采用最大值。（3）交变电流的有效值① 有效值是根据电流的热效应来规定的，在周期的整数倍时间内（一般交变电流周期较短，如市电周期仅为 0，02s，因而对于我们所考察的较长时间来说，基本上均可视为周期的整数倍），如果交变电流与某恒定电流流过相同电阻时其热效应相同，则将该恒定电流的数值叫做该交变电流的有效值。注意：这是在三个相同下的等效。[来源:学,科,网 Z,X,X,K]② 正弦交流电的有效值与最大值之间的关系为：IIUUmmm2,2,2。上述关系式只适用...
