2011高考物理备考之百所名校组合卷系列专题20 物理实验(3)

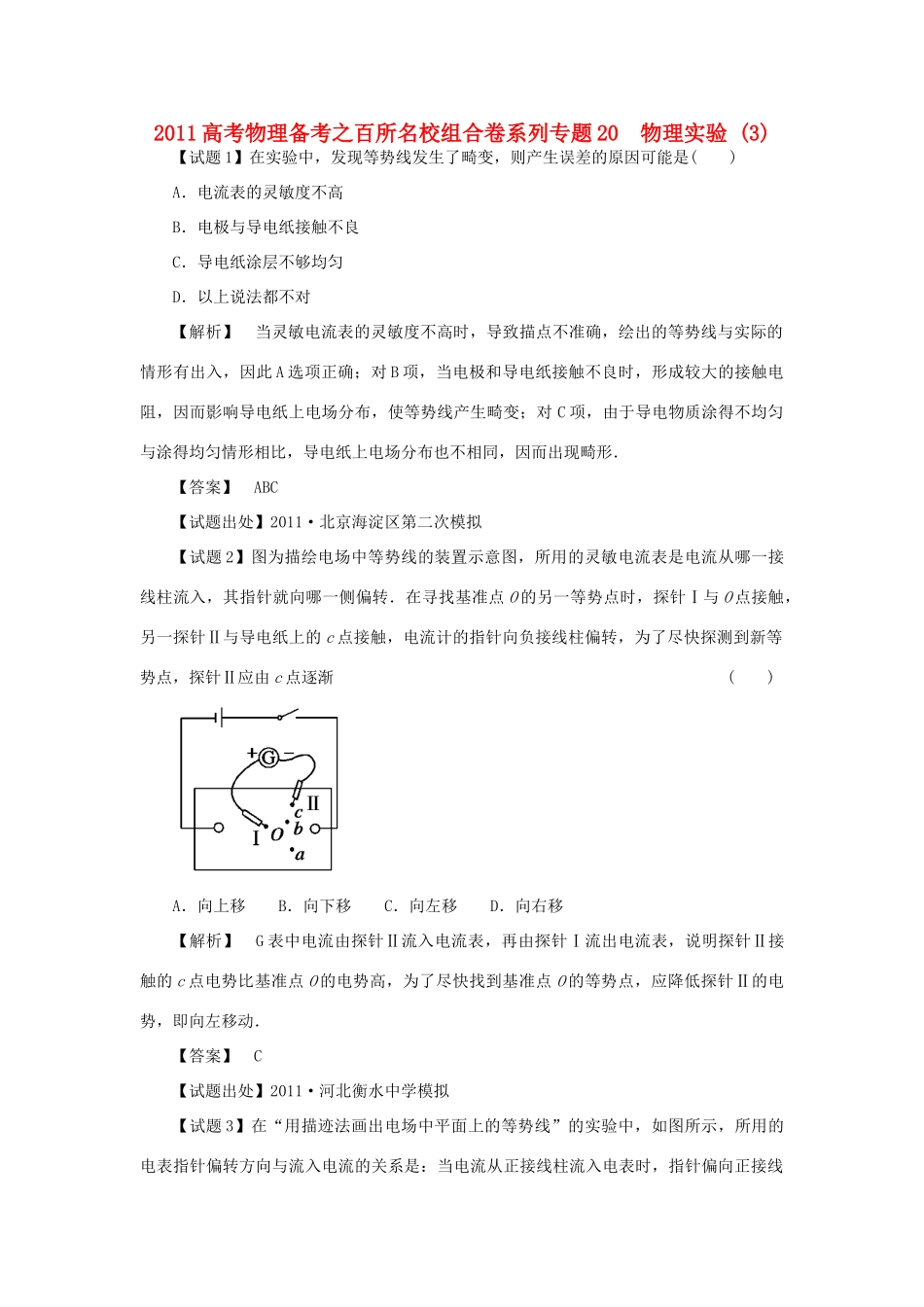

2011高考物理备考之百所名校组合卷系列专题20 物理实验(3)_第1页
1/15

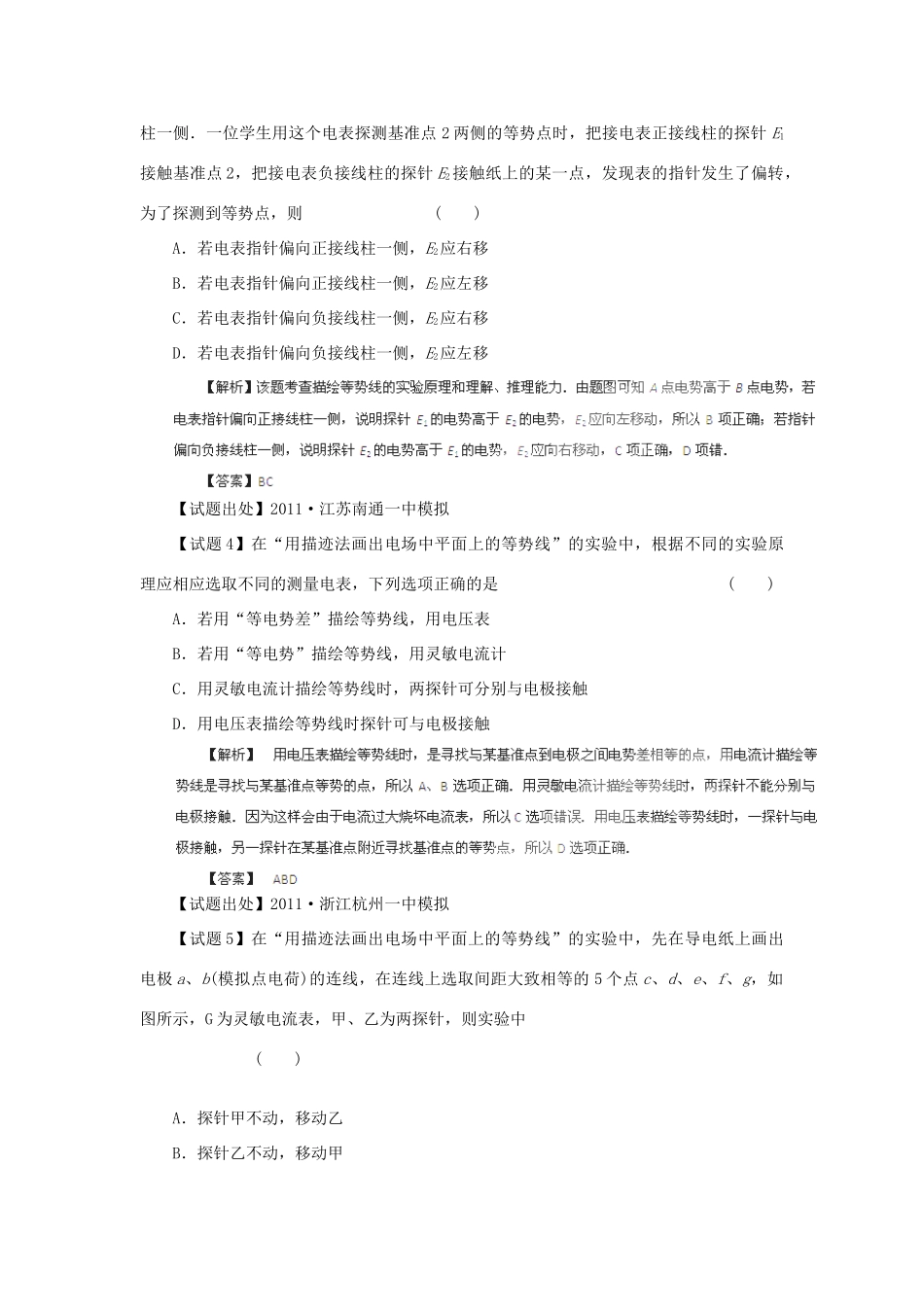

2011高考物理备考之百所名校组合卷系列专题20 物理实验(3)_第2页
2/15

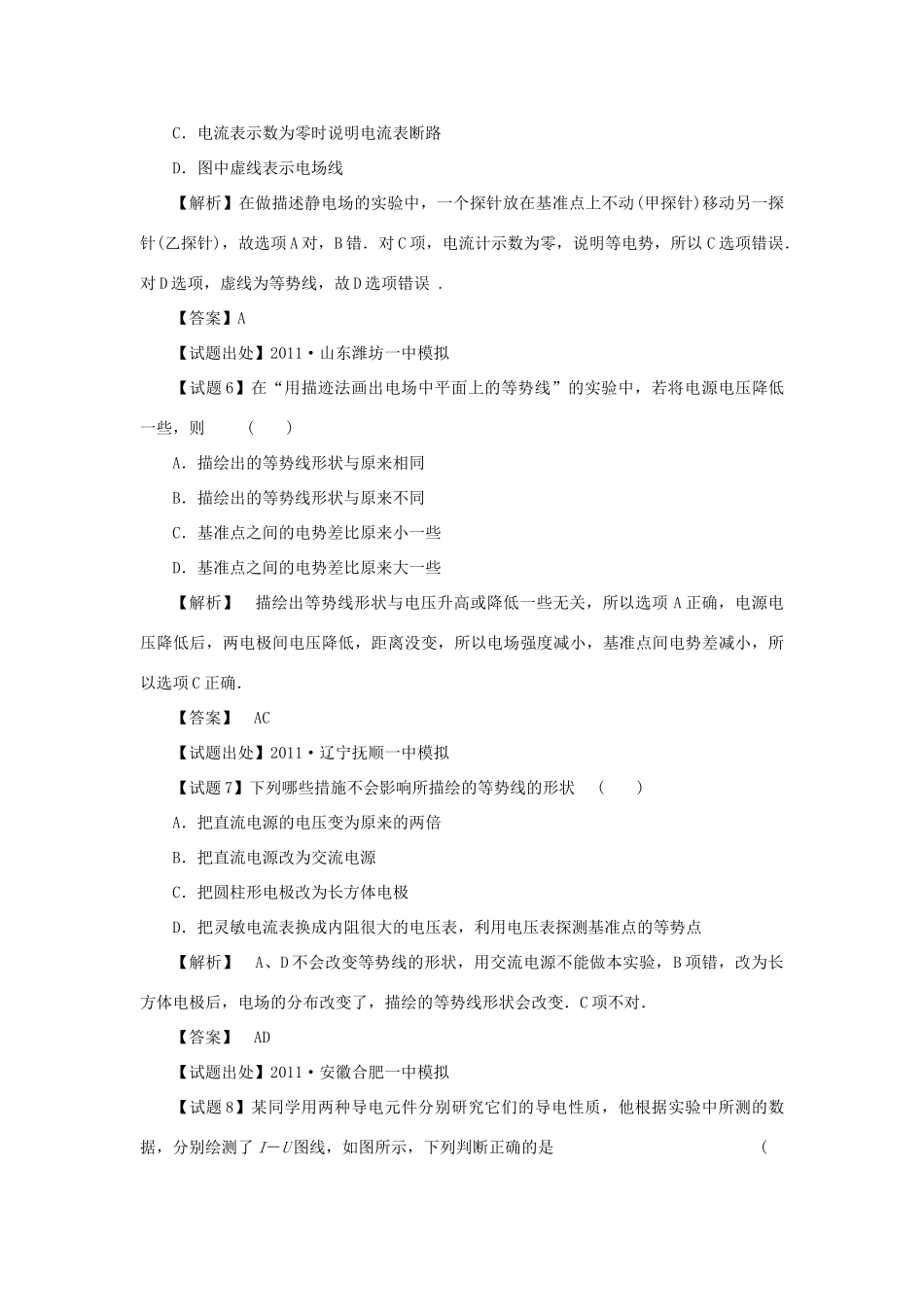

2011高考物理备考之百所名校组合卷系列专题20 物理实验(3)_第3页
3/15
2011 高考物理备考之百所名校组合卷系列专题 20 物理实验 (3)【试题 1】在实验中,发现等势线发生了畸变,则产生误差的原因可能是( )A.电流表的灵敏度不高B.电极与导电纸接触不良C.导电纸涂层不够均匀D.以上说法都不对【解析】 当灵敏电流表的灵敏度不高时,导致描点不准确,绘出的等势线与实际的情形有出入,因此 A 选项正确;对 B 项,当电极和导电纸接触不良时,形成较大的接触电阻,因而影响导电纸上电场分布,使等势线产生畸变;对 C 项,由于导电物质涂得不均匀与涂得均匀情形相比,导电纸上电场分布也不相同,因而出现畸形.【答案】 ABC【试题出处】2011·北京海淀区第二次模拟【试题 2】图为描绘电场中等势线的装置示意图,所用的灵敏电流表是电流从哪一接线柱流入,其指针就向哪一侧偏转.在寻找基准点 O 的另一等势点时,探针Ⅰ与 O 点接触,另一探针Ⅱ与导电纸上的 c 点接触,电流计的指针向负接线柱偏转,为了尽快探测到新等势点,探针Ⅱ应由 c 点逐渐( )A.向上移 B.向下移 C.向左移 D.向右移【解析】 G 表中电流由探针Ⅱ流入电流表,再由探针Ⅰ流出电流表,说明探针Ⅱ接触的 c 点电势比基准点 O 的电势高,为了尽快找到基准点 O 的等势点,应降低探针Ⅱ的电势,即向左移动.【答案】 C【试题出处】2011·河北衡水中学模拟【试题 3】在“用描迹法画出电场中平面上的等势线”的实验中,如图所示,所用的电表指针偏转方向与流入电流的关系是:当电流从正接线柱流入电表时,指针偏向正接线柱一侧.一位学生用这个电表探测基准点 2 两侧的等势点时,把接电表正接线柱的探针 E1接触基准点 2,把接电表负接线柱的探针 E2接触纸上的某一点,发现表的指针发生了偏转,为了探测到等势点,则( )A.若电表指针偏向正接线柱一侧,E2应右移B.若电表指针偏向正接线柱一侧,E2应左移C.若电表指针偏向负接线柱一侧,E2应右移D.若电表指针偏向负接线柱一侧,E2应左移【试题出处】2011·江苏南通一中模拟【试题 4】在“用描迹法画出电场中平面上的等势线”的实验中,根据不同的实验原理应相应选取不同的测量电表,下列选项正确的是( )A.若用“等电势差”描绘等势线,用电压表B.若用“等电势”描绘等势线,用灵敏电流计C.用灵敏电流计描绘等势线时,两探针可分别与电极接触D.用电压表描绘等势线时探针可与电极接触【试题出处】2011·浙江杭州一中模拟【试题 5】在“用描迹法画出电场中平面...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2011高考物理备考之百所名校组合卷系列专题20 物理实验(3)
