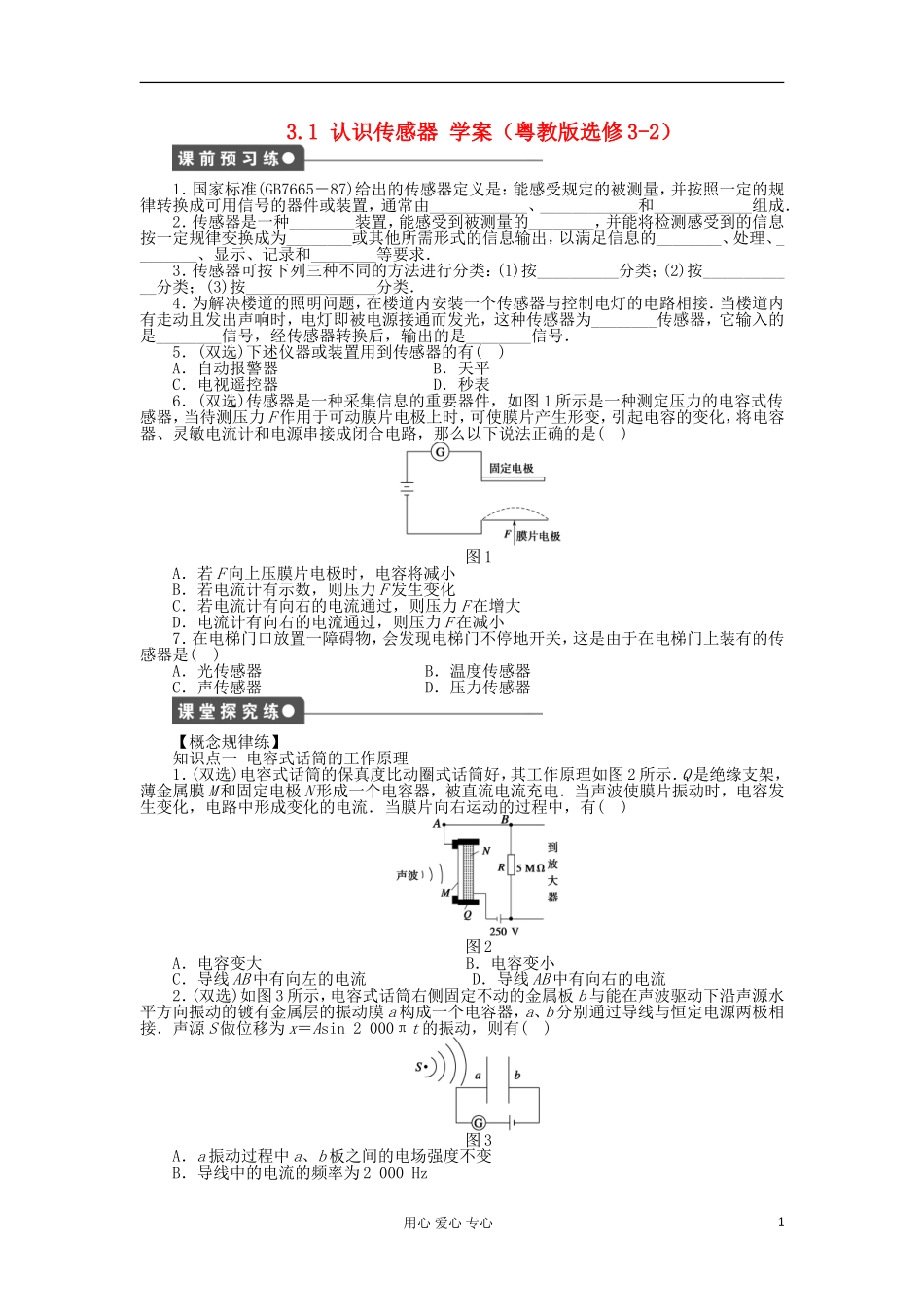

3.1 认识传感器 学案（粤教版选修 3-2）1．国家标准(GB7665－87)给出的传感器定义是：能感受规定的被测量，并按照一定的规律转换成可用信号的器件或装置，通常由____________、____________和____________组成．2．传感器是一种________装置，能感受到被测量的________，并能将检测感受到的信息按一定规律变换成为________或其他所需形式的信息输出，以满足信息的________、处理、________、显示、记录和________等要求．3．传感器可按下列三种不同的方法进行分类：(1)按__________分类；(2)按____________分类；(3)按________________分类．4．为解决楼道的照明问题，在楼道内安装一个传感器与控制电灯的电路相接．当楼道内有走动且发出声响时，电灯即被电源接通而发光，这种传感器为________传感器，它输入的是________信号，经传感器转换后，输出的是________信号．5．(双选)下述仪器或装置用到传感器的有( )A．自动报警器 B．天平C．电视遥控器 D．秒表6．(双选)传感器是一种采集信息的重要器件，如图 1 所示是一种测定压力的电容式传感器，当待测压力 F 作用于可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串接成闭合电路，那么以下说法正确的是( )图 1A．若 F 向上压膜片电极时，电容将减小B．若电流计有示数，则压力 F 发生变化C．若电流计有向右的电流通过，则压力 F 在增大D．电流计有向右的电流通过，则压力 F 在减小7．在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是( )A．光传感器 B．温度传感器C．声传感器 D．压力传感器【概念规律练】知识点一 电容式话筒的工作原理1．(双选)电容式话筒的保真度比动圈式话筒好，其工作原理如图 2 所示．Q 是绝缘支架，薄金属膜 M 和固定电极 N 形成一个电容器，被直流电流充电．当声波使膜片振动时，电容发生变化，电路中形成变化的电流．当膜片向右运动的过程中，有( )图 2A．电容变大 B．电容变小C．导线 AB 中有向左的电流 D．导线 AB 中有向右的电流2．(双选)如图 3 所示，电容式话筒右侧固定不动的金属板 b 与能在声波驱动下沿声源水平方向振动的镀有金属层的振动膜 a 构成一个电容器，a、b 分别通过导线与恒定电源两极相接．声源 S 做位移为 x＝Asin 2 000πt 的振动，则有( )图 3A．a 振动过程中 a、b 板之间的电场强度不变B．导线中的电流的频率为 2 ...
