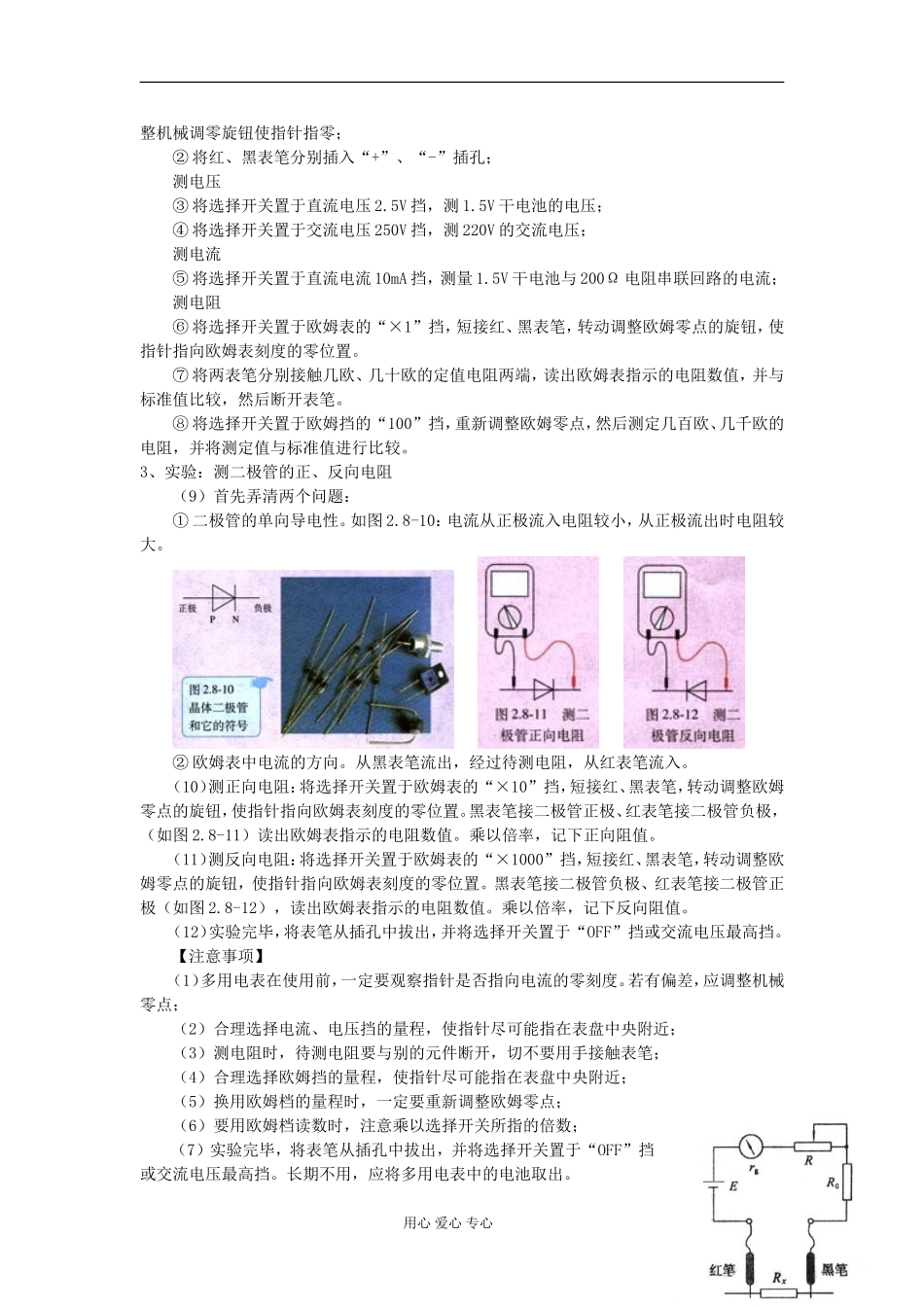

4.2《多用电表的原理与使用》学案 2【新课标要求】1.理解并掌握欧姆表和多用表的制作原理。2.学会用多用电表测量电阻、电压、电流。【新课预习】1、欧姆表(1)欧姆表:把电流表改装成测量导体电阻,并能直接读出电阻数值的仪器称为欧姆表(2)工作原理:在欧姆表构造电路图中,电池电动势 E,内阻 r，电流表的内阻 Rg,调零电阻 Ro，待测电阻 Rx；由闭合电路欧姆定律得：I=E（Rg+Ro+r+Rx）,式中 Rx 与电流 I 虽不成正比，但有对应关系，并且欧姆表的刻度不均匀，且待测电阻 Rx 越小，指针偏转越大，当Rx=0，调节 Ro 使电流满刻度，即欧姆表的“0”欧位置。(3)中值电阻 R 中=Rg+Ro+r(4)使用方法：①选择适当挡位，使指针在中值电阻附近.② 将两表笔短接,调节 Ro,使指针满偏.③ 读出示数并乘以倍率,即为被测电阻阻值.④ 若换挡要重新欧姆调零.⑤ 测完后将选择开关拨到交流电压最高挡或“OFF”挡上。2、多用电表 (1)测量电路电路某两点的电压用________，测量电路通过的电流用________，粗测导体的电阻用________。若电压表、电流表、欧姆表共用一个表头就组成了多用电表。(2)多用电表的上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程。表头是一块高灵敏度磁电式电流表，其满偏电流约几十到几百  A，转换开关和测量线路相配合，可测量交流电流和直流电流、交流电压和直流电压及电阻等。测量电阻部分即欧姆表是依据 ________ 制成的，原理如图所示，当红、黑表笔短接并调节 R 使指针满偏时有RrrEIgg中RE （1）当电笔间接入待测电阻 Rx时，有xxRREI中 （2）当指针指到表盘中央即中RRx 时，gxIRREI21中内联立（1）、（2）式解得中中RRRIIxgx（3）由（3）式可知每一个 Rx都有一个对应的电流值 I，如果在刻度盘上直接标出与 I 对应的Rx的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。由上面的（2）可知，电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。(3)练习使用多用电表的准备及方法① 检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀调用心 爱心 专心1整机械调零旋钮使指针指零；② 将红、黑表笔分别插入“+”、“-”插孔；测电压③ 将选择开关置于直流电压 2.5V 挡，测 1.5V 干电池的电压；④ 将选择开关置于交流电压 250V 挡，测 ...
