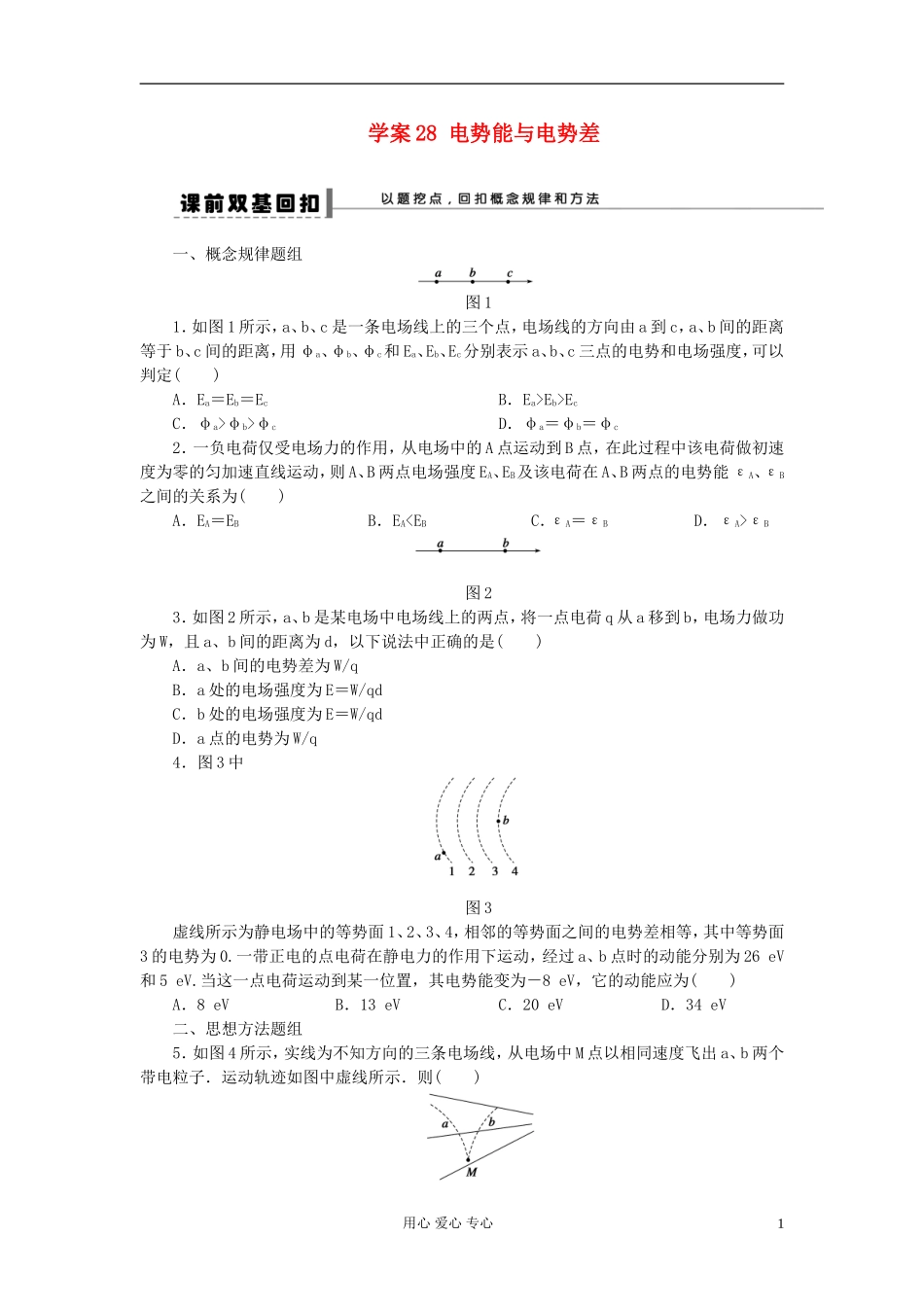

学案 28 电势能与电势差一、概念规律题组图 11．如图 1 所示，a、b、c 是一条电场线上的三个点，电场线的方向由 a 到 c，a、b 间的距离等于 b、c 间的距离，用 φa、φb、φc和 Ea、Eb、Ec分别表示 a、b、c 三点的电势和电场强度，可以判定( )A．Ea＝Eb＝Ec B．Ea>Eb>EcC．φa>φb>φc D．φa＝φb＝φc2．一负电荷仅受电场力的作用，从电场中的 A 点运动到 B 点，在此过程中该电荷做初速度为零的匀加速直线运动，则 A、B 两点电场强度 EA、EB及该电荷在 A、B 两点的电势能 εA、εB之间的关系为( )A．EA＝EB B．EAεB图 23．如图 2 所示，a、b 是某电场中电场线上的两点，将一点电荷 q 从 a 移到 b，电场力做功为 W，且 a、b 间的距离为 d，以下说法中正确的是( )A．a、b 间的电势差为 W/qB．a 处的电场强度为 E＝W/qdC．b 处的电场强度为 E＝W/qdD．a 点的电势为 W/q4．图 3 中图 3虚线所示为静电场中的等势面 1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3 的电势为 0.一带正电的点电荷在静电力的作用下运动，经过 a、b 点时的动能分别为 26 eV和 5 eV.当这一点电荷运动到某一位置，其电势能变为－8 eV，它的动能应为( )A．8 eV B．13 eV C．20 eV D．34 eV二、思想方法题组5．如图 4 所示，实线为不知方向的三条电场线，从电场中 M 点以相同速度飞出 a、b 两个带电粒子．运动轨迹如图中虚线所示．则( )用心 爱心 专心1图 4A．a 一定带正电，b 一定带负电B．a 的速度将减小，b 的速度将增加C．a 的加速度将减小，b 的加速度将增加D．两个粒子的电势能一个增加一个减小6．两带电小球，电荷量分别为＋q 和－q，固定在一长度为 L 的绝缘细杆的两端，置于电场强度为 E 的匀强电场中，杆与场强的方向平行，其位置如图 5 所示，若此杆绕过 O 点且垂直于杆的轴线转过 180°，则在此转动的过程中电场力做的功为( )图 5A．0 B．2qELC．πqEL D．qEL一、电势高低及电势能大小的比较方法1．比较电势高低的几种方法(1)沿电场线方向，电势越来越低，电场线由电势高的等势面指向电势低的等势面．(2)判断出 UAB的正负，再由 UAB＝φA－φB，比较 φA、φB的大小，若 UAB＞0，则 φA＞φB，若 UAB＜0，则 φA＜φB.(3)取无穷远处为零电势点，正电荷周围电势为正值，且离正电荷近处电势高；负电荷周围电势...
