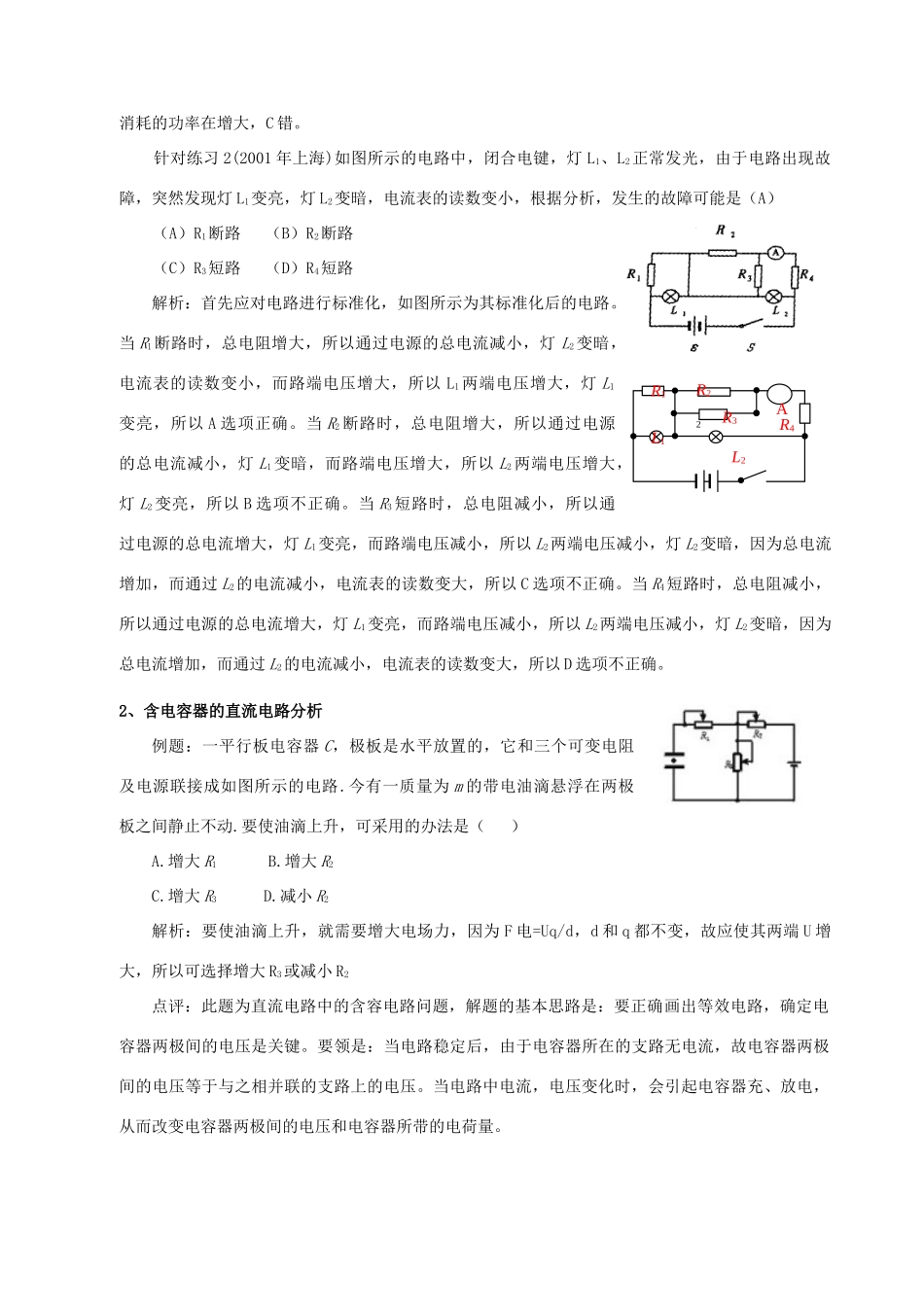

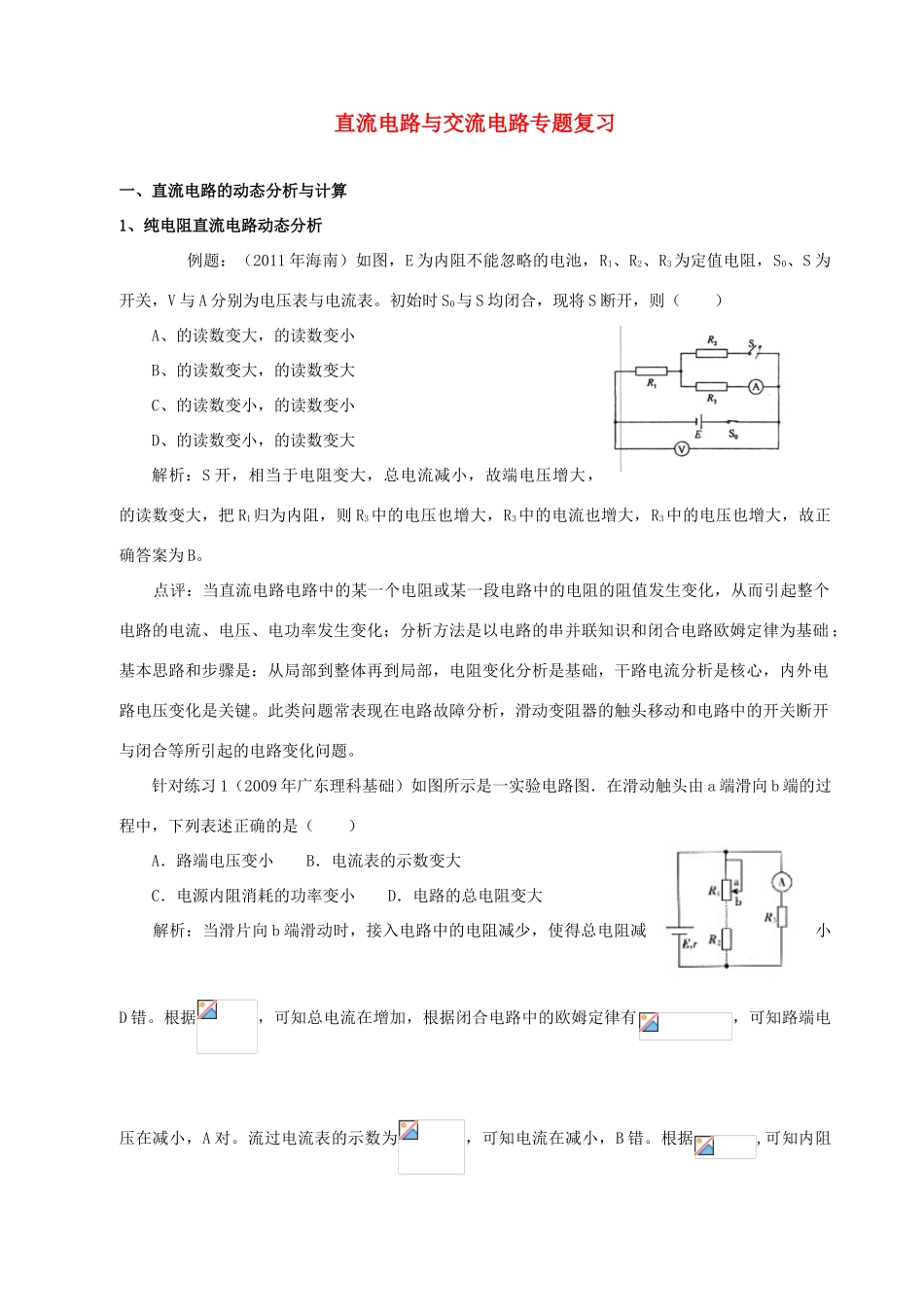

直流电路与交流电路专题复习 一、直流电路的动态分析与计算1、纯电阻直流电路动态分析 例题：（2011 年海南）如图，E 为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S 为开关，V 与 A 分别为电压表与电流表。初始时 S0与 S 均闭合，现将 S 断开，则（ ） A、的读数变大，的读数变小 B、的读数变大，的读数变大 C、的读数变小，的读数变小 D、的读数变小，的读数变大解析：S 开，相当于电阻变大，总电流减小，故端电压增大，的读数变大，把 R1归为内阻，则 R3中的电压也增大，R3中的电流也增大，R3中的电压也增大，故正确答案为 B。 点评：当直流电路电路中的某一个电阻或某一段电路中的电阻的阻值发生变化，从而引起整个电路的电流、电压、电功率发生变化；分析方法是以电路的串并联知识和闭合电路欧姆定律为基础 ；基本思路和步骤是：从局部到整体再到局部，电阻变化分析是基础，干路电流分析是核心，内外电路电压变化是关键。此类问题常表现在电路故障分析，滑动变阻器的触头移动和电路中的开关断开与闭合等所引起的电路变化问题。 针对练习 1（2009 年广东理科基础）如图所示是一实验电路图．在滑动触头由 a 端滑向 b 端的过程中，下列表述正确的是（ ） A．路端电压变小 B．电流表的示数变大 C．电源内阻消耗的功率变小 D．电路的总电阻变大 解析：当滑片向 b 端滑动时，接入电路中的电阻减少，使得总电阻减小D 错。根据，可知总电流在增加，根据闭合电路中的欧姆定律有，可知路端电压在减小，A 对。流过电流表的示数为，可知电流在减小，B 错。根据,可知内阻消耗的功率在增大，C 错。 针对练习 2(2001 年上海)如图所示的电路中，闭合电键，灯 L1、L2正常发光，由于电路出现故障，突然发现灯 L1变亮，灯 L2变暗，电流表的读数变小，根据分析，发生的故障可能是（A）（A）R1断路 （B）R2断路（C）R3短路 （D）R4短路解析：首先应对电路进行标准化，如图所示为其标准化后的电路。当 R1断路时，总电阻增大，所以通过电源的总电流减小，灯 L2变暗，电流表的读数变小，而路端电压增大，所以 L1 两端电压增大，灯 L1变亮，所以 A 选项正确。当 R2 断路时，总电阻增大，所以通过电源的总电流减小，灯 L1 变暗，而路端电压增大，所以 L2 两端电压增大，灯 L2 变亮，所以 B 选项不正确。当 R3 短路时，总电阻减小，所以通过电源的总电流增大，灯 L1变亮，而路端电压减小，...
