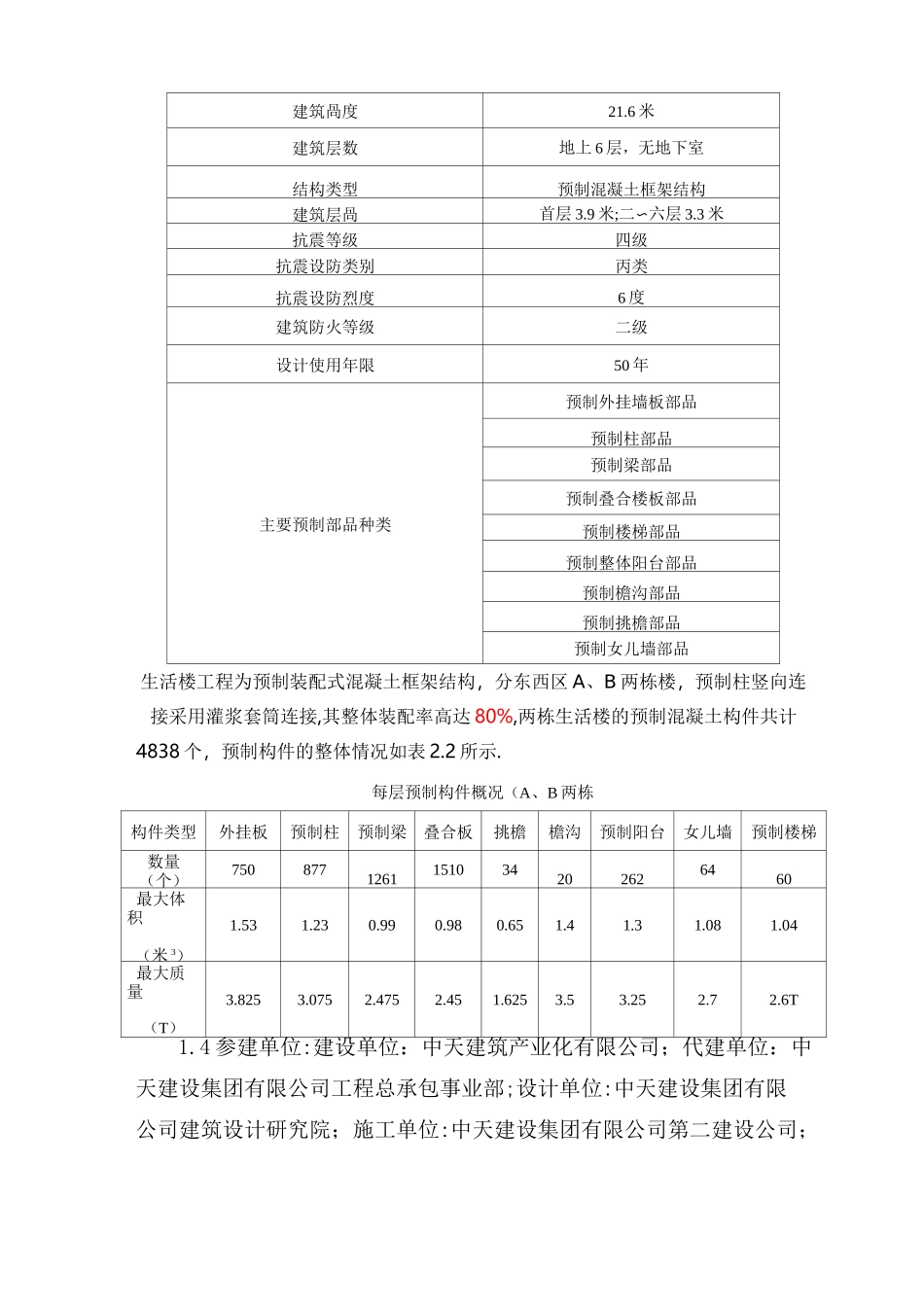

中天集团建筑产业化研发生产基地项目装配式框架结构 PC 构件吊装工程IlZrJ1TL理细则编制:浙江天成项目管理有限公司德清中天集团建筑产业化研发生产基地监理项目部审核:中天集团建筑产业化研发生产基地生活楼工程2014 年 6 月中天集团建筑产业化研发生产基地项目装配式框架结构 PC 构件吊装工程监理细则第一章、工程项目概况1.1、编制说明为了更好的在构件施工阶段做好监理工作,根据本工程的具体情况,结合有关规范技术标准之规定、设计文件和说明及施工组织设计,特编制本细则,作为本工程在构件安装使用阶段的具有针对性的专业监理文件.1.2 工程地址:德清县乾元镇乌牛山路西.1.3 工程概况:中天建设集团建筑产业化研发生产基地生活楼工程建筑面积:17307 平方米,建筑高度为:21.6 米.地上 6 层,无地下室.建筑功能:1 层为食堂,局部设门厅、附属用房;二层为办公室及宿舍;3-6 层为宿舍.其结构形式为:钢筋混凝土框架,结构安全等级为二级,抗震设防烈度为六度.设计使用年限为 50 年,防火设计分类为二类,耐火等级为二级.工程主要做法:本工程采用两种施工方式,分别为:钢筋混凝土现浇施工和预制混凝土构件拼装施工.钢筋混凝土现浇施工区域为食堂部分,具体位于 1 轴至 7 轴之间.预制混凝土构件拼装施工区域为宿舍部分,具体位于:8 轴至 37 轴之间.见详细图纸.PC 楼概况:PC 楼地下部分采用传统现浇结构形式，地面以上部分由预制梁板柱及外挂板装配而成,预制装配结构范围包括一层以上（包括一层）外挂板、梁、柱、叠合板、楼梯、整体阳台、预制檐沟、预制挑檐、女儿墙等，装配后浇部位包括:梁柱节点部位、楼板叠合层、部分框架梁、楼梯梁、楼梯休息平台等，后浇部位均采用木模板，叠合板、阳台、预制梁、挑檐、檐沟等水平构件吊装均采用满堂脚手架进行支撑，具体工程概况如下表 2.1 所示.建筑咼度21.6 米建筑层数地上 6 层，无地下室结构类型预制混凝土框架结构建筑层咼首层 3.9 米;二〜六层 3.3 米抗震等级四级抗震设防类别丙类抗震设防烈度6 度建筑防火等级二级设计使用年限50 年主要预制部品种类预制外挂墙板部品预制柱部品预制梁部品预制叠合楼板部品预制楼梯部品预制整体阳台部品预制檐沟部品预制挑檐部品预制女儿墙部品生活楼工程为预制装配式混凝土框架结构，分东西区 A、B 两栋楼，预制柱竖向连接采用灌浆套筒连接,其整体装配率高达 80%,两栋生活楼的预制混凝土构件共计4838 个，预制构件的整体情况如表 2.2 所示...
