钢管脚手架搭设方案

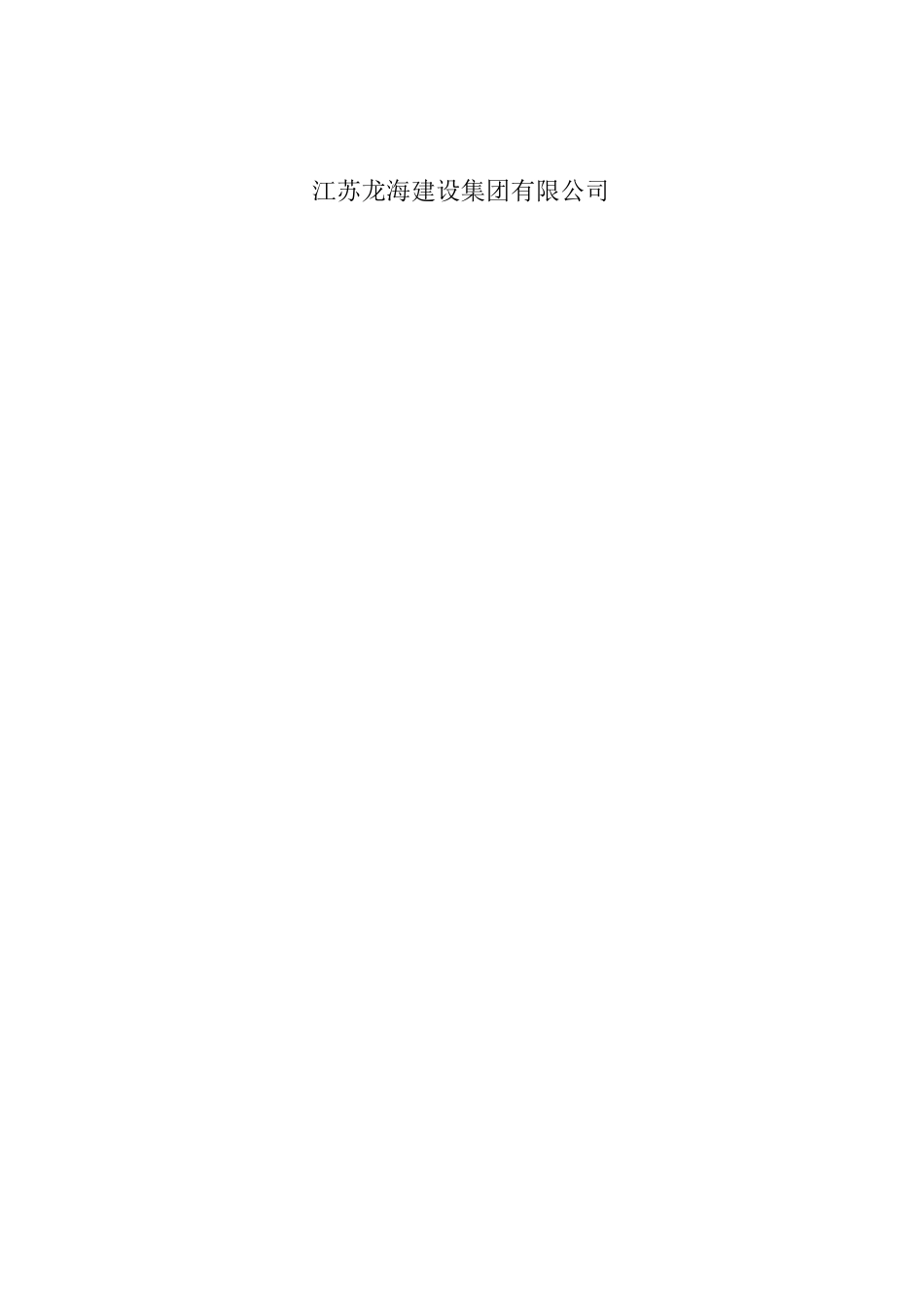

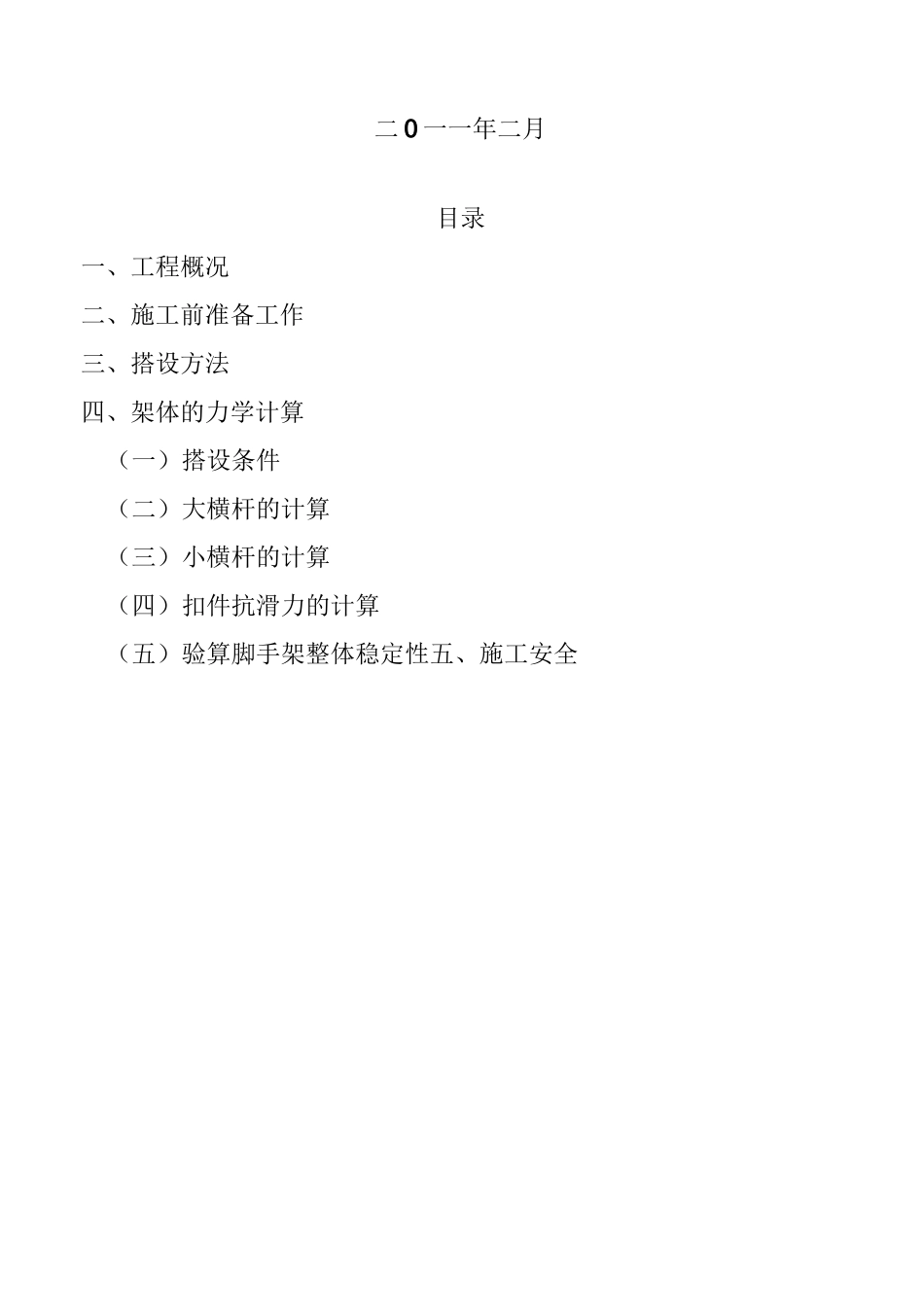

江苏莱科化工机械有限公司1#-6#厂房、办公楼、宿舍楼落地式脚手架搭设施工方案江苏龙海建设集团有限公司二 0 一一年二月目录一、工程概况二、施工前准备工作三、搭设方法四、架体的力学计算（一）搭设条件（二）大横杆的计算（三）小横杆的计算（四）扣件抗滑力的计算（五）验算脚手架整体稳定性五、施工安全、工程概况江苏莱科化工机械有限公司厂房工程分别为三层局部四层，建筑面积分别为 5526.6m2；建筑高度为16.8m;宿舍楼为四层局部五层，建筑面积为 3150.68；建筑高度为 18.6m；办公楼为四层，建筑面积为3205.32m2,建筑高度为 13.8m。脚手架从-0.45m 素砼基础上开始搭设至超过外墙檐口 1.5m。二、施工前的准备工作1、采用外径① 48mm，壁厚 3.5mm 钢管，除锈并涂防锈油漆，禁用有严重锈蚀、弯曲、压扁、损伤和有裂纹的钢管。2、墙基回填土厚，搭设范围内分层夯实平整，高自然地坪 5cm，浇素砼地面并抹光，在宽度超出外立杆 30cm 处浇筑 1.5cm、15cm 宽的排水沟。沟外沿建筑物脚手架浇 1.5m 宽细石砼道路，贯通整栋建筑物。3、旧扣件使用前应进行质检，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换，回转扣件和对接扣件，夹紧时，钢管开口处最小间隙不小于 5mm 新扣件有质量检测报告和合格证。三、搭设方法1、脚手架搭设工艺流程场地平整一分层夯实一检查准备一材料配备一设置立杆垫块或 C20 细石砼一立杆一横向扫地杆一纵向扫地杆一小横杆一大横杆一剪刀撑一附墙连件一铺设竹脚手板一扎设防护栏杆、档脚杆及扎设密目式安全网。何在传力途径为下图（1）图（1）2、脚手架步距为 1.8m,双排架先立里排立杆，后立外排立杆，内立杆外侧离墙距不大于 20cm，立杆一字扣件高度上下错开，避免在同一高度，每排立杆应先立中间，内外立杆连线与墙体垂直，立杆接长先外排后内排。开始搭设立杆时，应每隔 6 跨设置一根抛撑，直至立杆稳定后，方可拆除抛撑。3、定距定位：现选纵距 L=1.5m，大横杆与横牵杆间距 V35cm,根据以上要求在建筑物四角用尺量出a内、外立杆距墙距离，并打木桩定位，用钢卷尺拉直，分点出立杆位置，架体随建筑物外形，凹进或凸出分别搭两排架或三排架。小横杆端部距墙体控制在 5-10cm，各种相交杆外伸均要大于 10cm。4、脚手架封顶：内外立杆高出屋面檐口 1.5m 见图（2）图（2）5、扫地杆：在距底座上方 15cm 处，设置纵向扫地杆，纵向扫地杆连接立杆下端，防止立杆发生纵向位移，在纵向扫地杆下...
