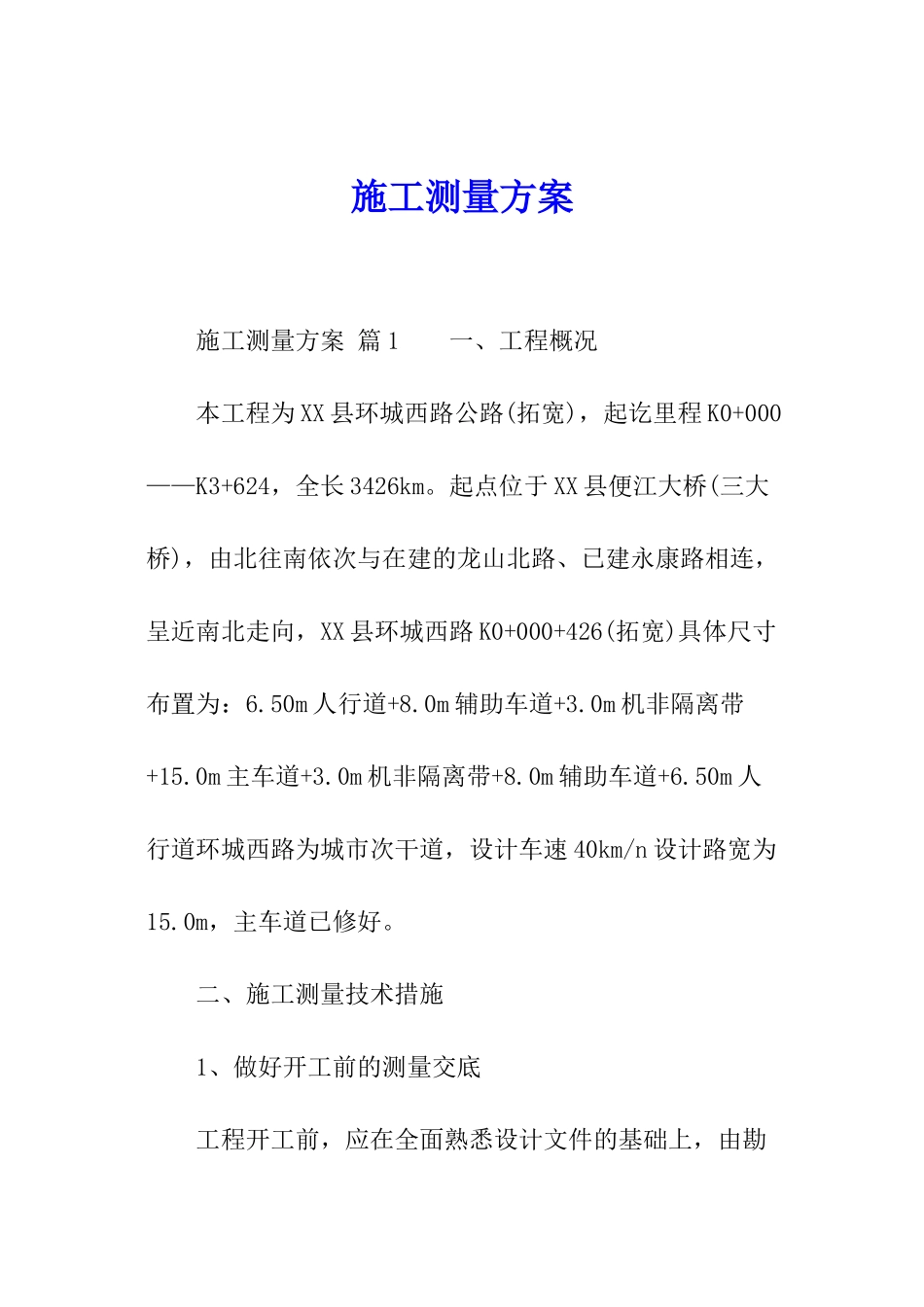

施工测量方案 施工测量方案 篇 1 一、工程概况 本工程为 XX 县环城西路公路(拓宽)，起讫里程 K0+000——K3+624，全长 3426km。起点位于 XX 县便江大桥(三大桥)，由北往南依次与在建的龙山北路、已建永康路相连，呈近南北走向，XX 县环城西路 K0+000+426(拓宽)具体尺寸布置为：6.50m 人行道+8.0m 辅助车道+3.0m 机非隔离带+15.0m 主车道+3.0m 机非隔离带+8.0m 辅助车道+6.50m 人行道环城西路为城市次干道，设计车速 40km/n 设计路宽为15.0m，主车道已修好。 二、施工测量技术措施 1、做好开工前的测量交底 工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须实行妥善保护措施。关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采纳砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。 2、中线复测和边线放样 中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。 定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。 路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。关于中线复测和边线放样，应注意做好以下几点; 一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深化相邻标段 50——100 米;假如发现问题及时联系设计单位查明原因。 二是护桩的设置。道路中线桩护桩的设置，是路基施工的重要依据，但是在施工中这些桩又容易被破坏，所以在路基施工过程中常常要进行中线桩的恢复和测设工作。为了能迅速而又准确地把中线桩恢复在原来的位置上，必须在施工前对道路上起控制作用的主要桩点如交点、转点、曲线控制点等设置护桩。所谓护桩，就是在施工范围以外不易被破坏的地方钉设的一些木桩。根据这些护桩，用简单的方法(如交点、量距等)，即可迅速地恢复原来的桩点。 设置护桩应注意以下几个方面：在道路的每一直线段上，至少应有三个控制桩要设置护桩，这样即使有一个控制桩不能恢复时，仍可用其他两点，把该...
