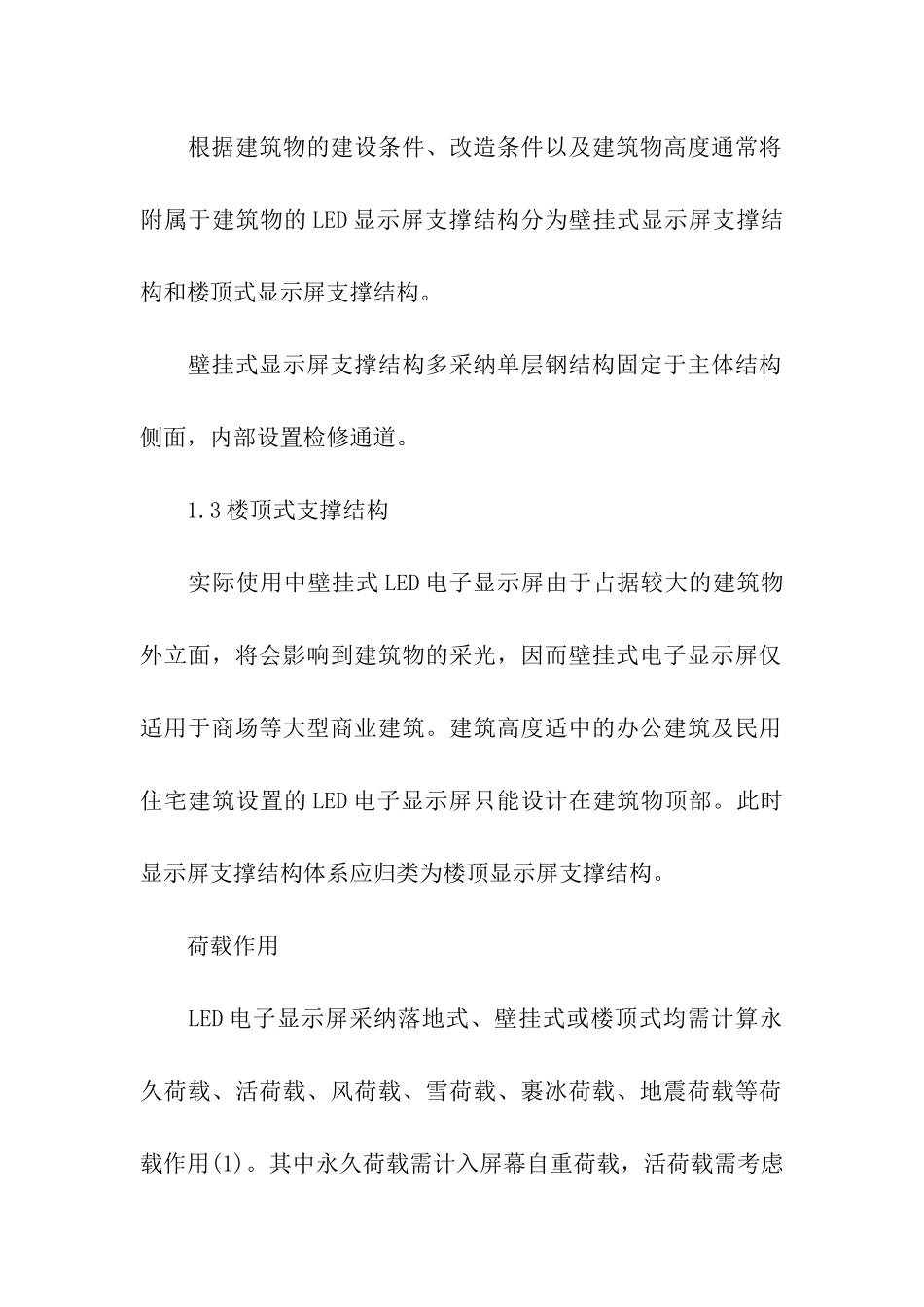

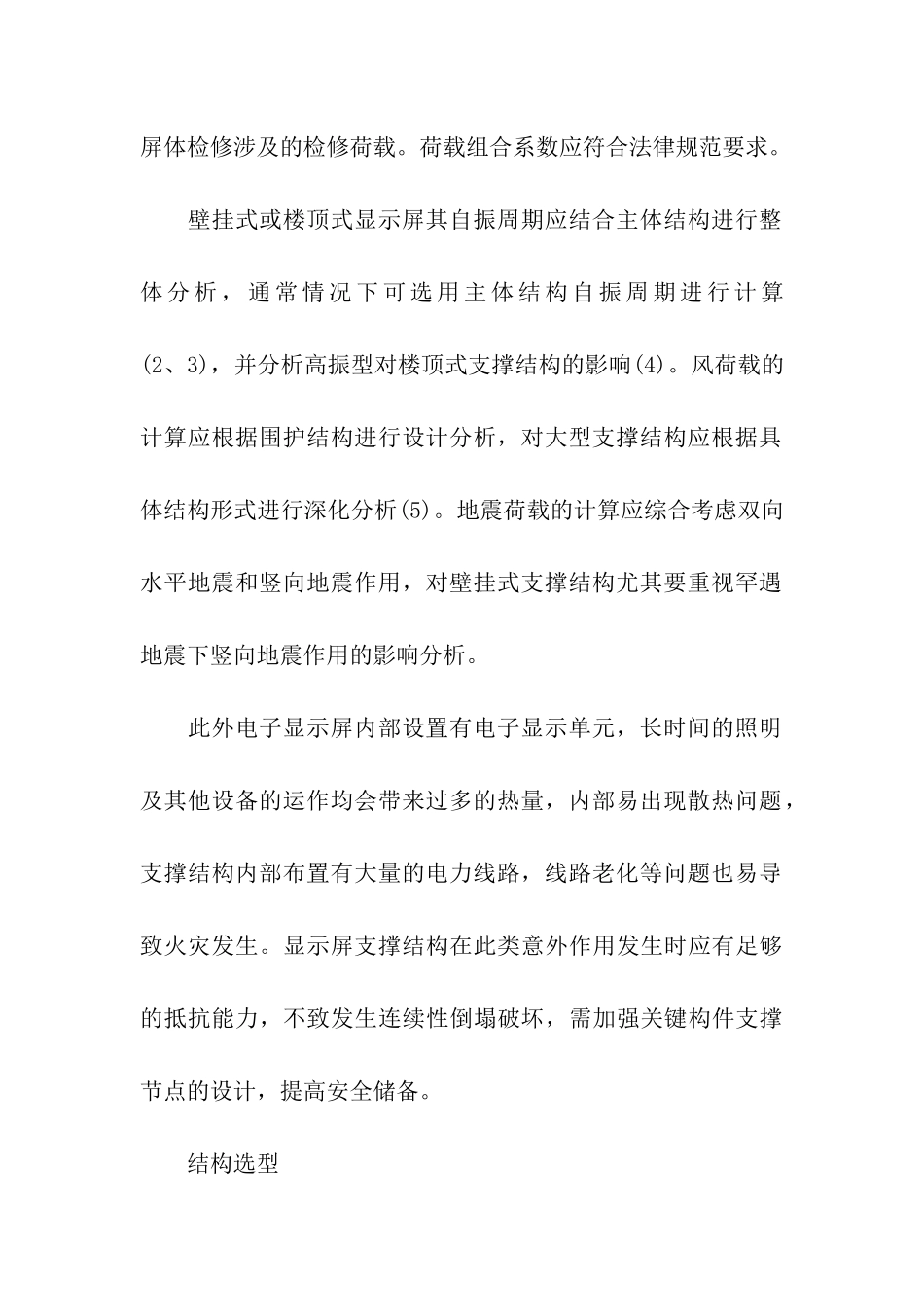

施工设计 LED 显示屏支撑结构 1 显示屏支撑结构类型 1.1 落地式支撑结构 落地式 LED 电子显示屏多设置于城市广场或重要交通交叉处。分析落地显示屏支撑结构受力特性可知，支撑结构宜采纳空间钢桁架结构。在基础上设置 4 根钢柱组合形成空间格构柱。上部屏体部分采纳多层水平空间桁架结构，既可满足结构受力要求，又可满足检修通道的设置。 1.2 壁挂式支撑结构 城市建设密度较大，只有很少区域能够满足落地式显示屏的建设条件。而 LED 电子显示屏具有播放动态画面广告等优点，城市商业繁华地段需建设大量的 LED 显示屏，解决该矛盾的方案就是建设附属于已有建筑物的显示屏。 根据建筑物的建设条件、改造条件以及建筑物高度通常将附属于建筑物的 LED 显示屏支撑结构分为壁挂式显示屏支撑结构和楼顶式显示屏支撑结构。 壁挂式显示屏支撑结构多采纳单层钢结构固定于主体结构侧面，内部设置检修通道。 1.3 楼顶式支撑结构 实际使用中壁挂式 LED 电子显示屏由于占据较大的建筑物外立面，将会影响到建筑物的采光，因而壁挂式电子显示屏仅适用于商场等大型商业建筑。建筑高度适中的办公建筑及民用住宅建筑设置的 LED 电子显示屏只能设计在建筑物顶部。此时显示屏支撑结构体系应归类为楼顶显示屏支撑结构。 荷载作用 LED 电子显示屏采纳落地式、壁挂式或楼顶式均需计算永久荷载、活荷载、风荷载、雪荷载、裹冰荷载、地震荷载等荷载作用(1)。其中永久荷载需计入屏幕自重荷载，活荷载需考虑屏体检修涉及的检修荷载。荷载组合系数应符合法律规范要求。 壁挂式或楼顶式显示屏其自振周期应结合主体结构进行整体 分 析 ， 通 常 情 况 下 可 选 用 主 体 结 构 自 振 周 期 进 行 计 算(2、3)，并分析高振型对楼顶式支撑结构的影响(4)。风荷载的计算应根据围护结构进行设计分析，对大型支撑结构应根据具体结构形式进行深化分析(5)。地震荷载的计算应综合考虑双向水平地震和竖向地震作用，对壁挂式支撑结构尤其要重视罕遇地震下竖向地震作用的影响分析。 此外电子显示屏内部设置有电子显示单元，长时间的照明及其他设备的运作均会带来过多的热量，内部易出现散热问题，支撑结构内部布置有大量的电力线路，线路老化等问题也易导致火灾发生。显示屏支撑结构在此类意外作用发生时应有足够的抵抗能力，不致发生连续性倒塌破坏，需加强关键构件支撑节点的设计，提高安全储备。 结构选型 3.1 落地式支撑结构...
