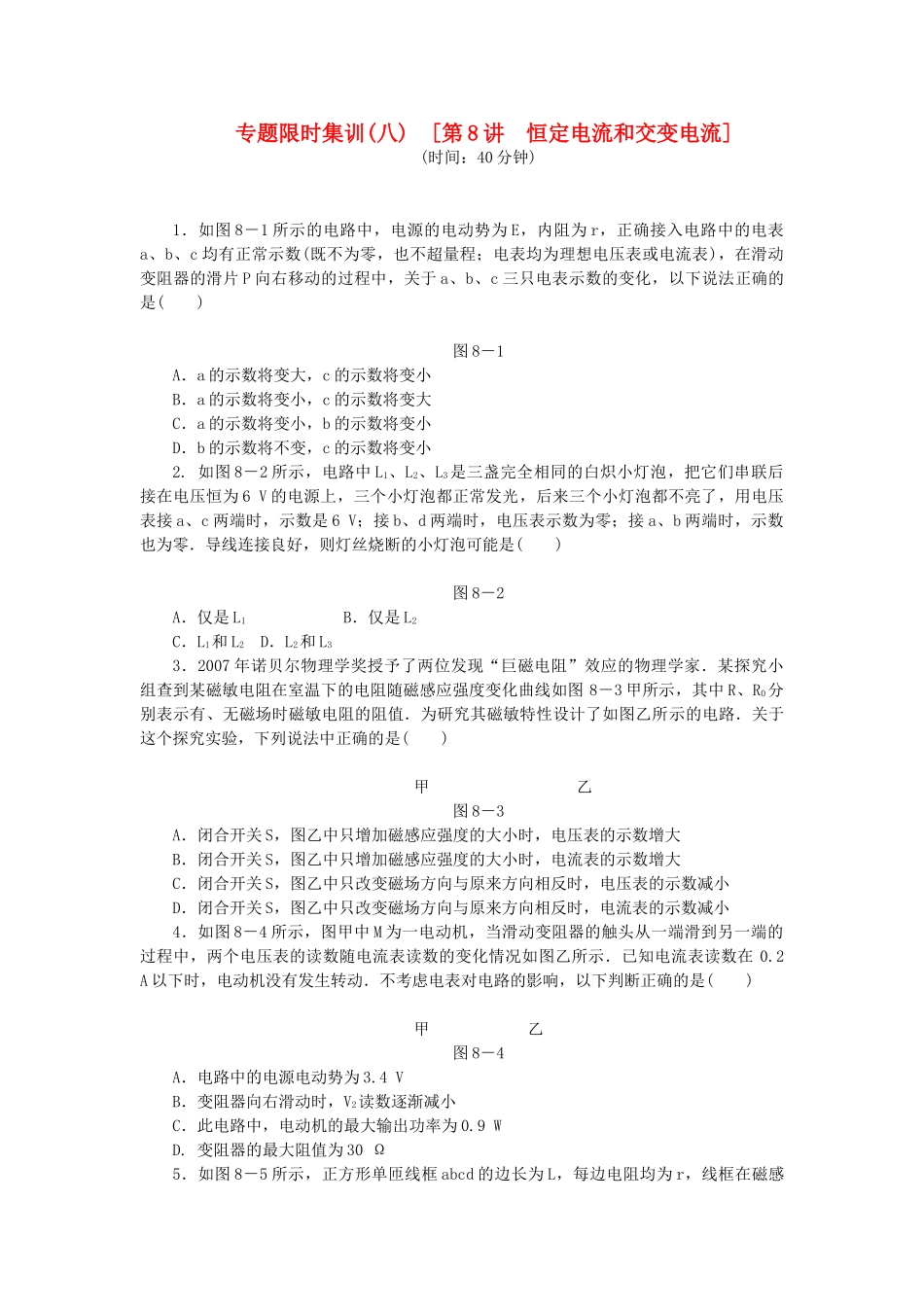

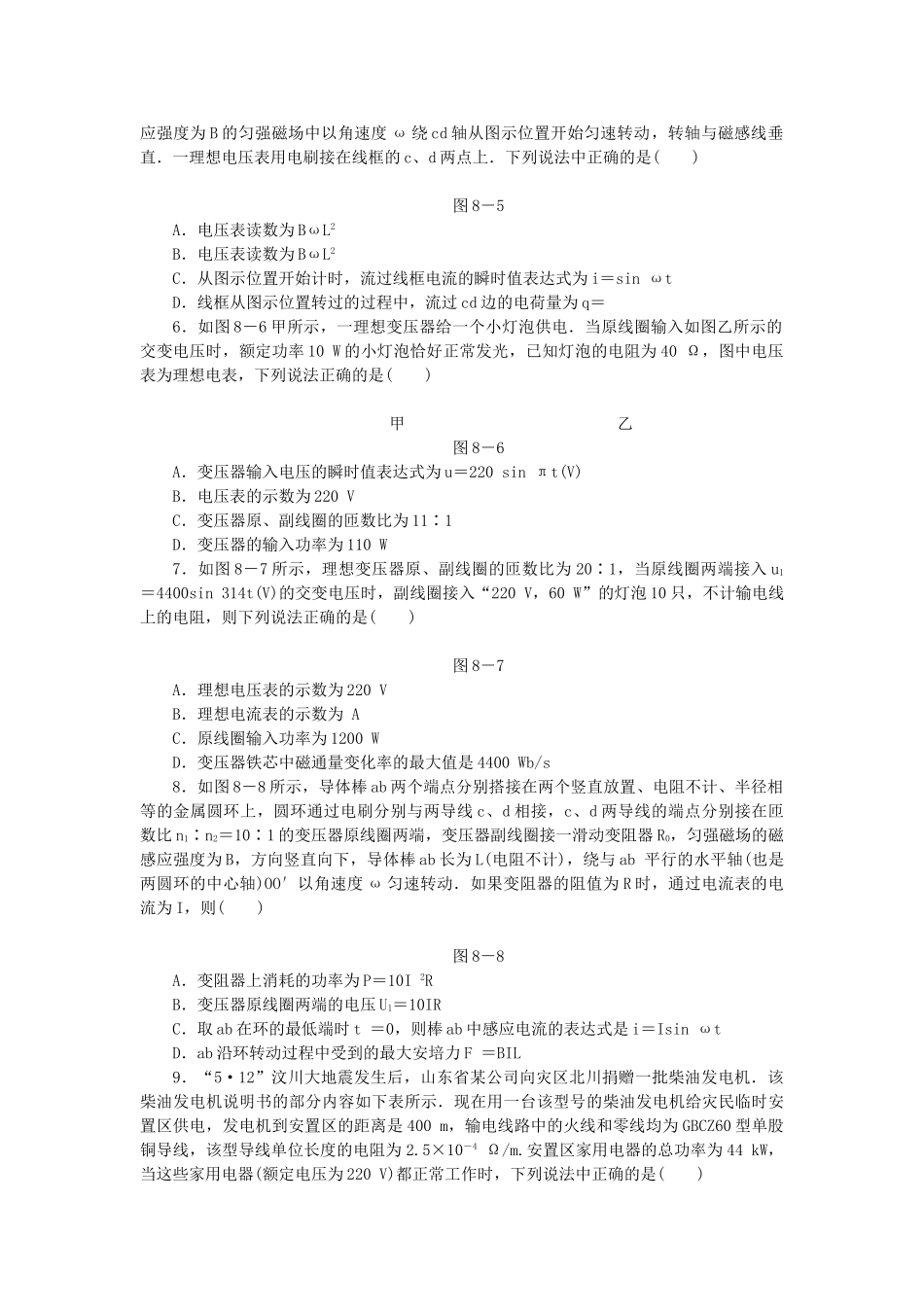

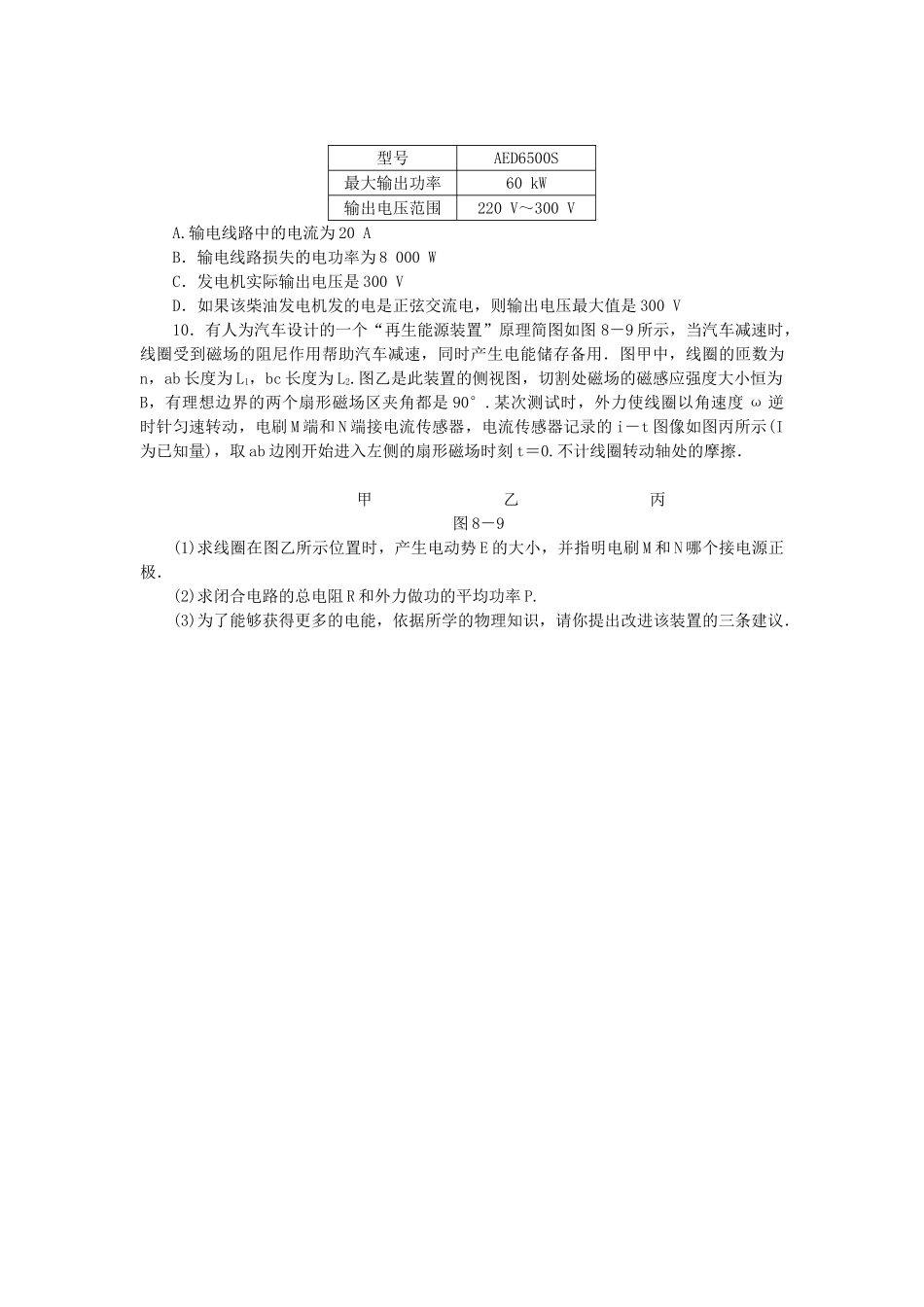

专题限时集训(八)[第8讲恒定电流和交变电流](时间：40分钟)1．如图8－1所示的电路中，电源的电动势为E，内阻为r，正确接入电路中的电表a、b、c均有正常示数(既不为零，也不超量程；电表均为理想电压表或电流表)，在滑动变阻器的滑片P向右移动的过程中，关于a、b、c三只电表示数的变化，以下说法正确的是()图8－1A．a的示数将变大，c的示数将变小B．a的示数将变小，c的示数将变大C．a的示数将变小，b的示数将变小D．b的示数将不变，c的示数将变小2.如图8－2所示，电路中L1、L2、L3是三盏完全相同的白炽小灯泡，把它们串联后接在电压恒为6V的电源上，三个小灯泡都正常发光，后来三个小灯泡都不亮了，用电压表接a、c两端时，示数是6V；接b、d两端时，电压表示数为零；接a、b两端时，示数也为零．导线连接良好，则灯丝烧断的小灯泡可能是()图8－2A．仅是L1B．仅是L2C．L1和L2D．L2和L33．2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化曲线如图8－3甲所示，其中R、R0分别表示有、无磁场时磁敏电阻的阻值．为研究其磁敏特性设计了如图乙所示的电路．关于这个探究实验，下列说法中正确的是()甲乙图8－3A．闭合开关S，图乙中只增加磁感应强度的大小时，电压表的示数增大B．闭合开关S，图乙中只增加磁感应强度的大小时，电流表的示数增大C．闭合开关S，图乙中只改变磁场方向与原来方向相反时，电压表的示数减小D．闭合开关S，图乙中只改变磁场方向与原来方向相反时，电流表的示数减小4．如图8－4所示，图甲中M为一电动机，当滑动变阻器的触头从一端滑到另一端的过程中，两个电压表的读数随电流表读数的变化情况如图乙所示．已知电流表读数在0.2A以下时，电动机没有发生转动．不考虑电表对电路的影响，以下判断正确的是()甲乙图8－4A．电路中的电源电动势为3.4VB．变阻器向右滑动时，V2读数逐渐减小C．此电路中，电动机的最大输出功率为0.9WD.变阻器的最大阻值为30Ω5．如图8－5所示，正方形单匝线框abcd的边长为L，每边电阻均为r，线框在磁感应强度为B的匀强磁场中以角速度ω绕cd轴从图示位置开始匀速转动，转轴与磁感线垂直．一理想电压表用电刷接在线框的c、d两点上．下列说法中正确的是()图8－5A．电压表读数为BωL2B．电压表读数为BωL2C．从图示位置开始计时，流过线框电流的瞬时值表达式为i＝sinωtD．线框从图示位置转过的过程中，流过cd边的电荷量为q＝6．如图8－6甲所示，一理想变压器给一个小灯泡供电．当原线圈输入如图乙所示的交变电压时，额定功率10W的小灯泡恰好正常发光，已知灯泡的电阻为40Ω，图中电压表为理想电表，下列说法正确的是()甲乙图8－6A．变压器输入电压的瞬时值表达式为u＝220sinπt(V)B．电压表的示数为220VC．变压器原、副线圈的匝数比为11∶1D．变压器的输入功率为110W7．如图8－7所示，理想变压器原、副线圈的匝数比为20∶1，当原线圈两端接入u1＝4400sin314t(V)的交变电压时，副线圈接入“220V，60W”的灯泡10只，不计输电线上的电阻，则下列说法正确的是()图8－7A．理想电压表的示数为220VB．理想电流表的示数为AC．原线圈输入功率为1200WD．变压器铁芯中磁通量变化率的最大值是4400Wb/s8．如图8－8所示，导体棒ab两个端点分别搭接在两个竖直放置、电阻不计、半径相等的金属圆环上，圆环通过电刷分别与两导线c、d相接，c、d两导线的端点分别接在匝数比n1∶n2＝10∶1的变压器原线圈两端，变压器副线圈接一滑动变阻器R0，匀强磁场的磁感应强度为B，方向竖直向下，导体棒ab长为L(电阻不计)，绕与ab平行的水平轴(也是两圆环的中心轴)OO′以角速度ω匀速转动．如果变阻器的阻值为R时，通过电流表的电流为I，则()图8－8A．变阻器上消耗的功率为P＝10I2RB．变压器原线圈两端的电压U1＝10IRC．取ab在环的最低端时t＝0，则棒ab中感应电流的表达式是i＝IsinωtD．ab沿环转动过程中受到的最大安培力F＝BIL9．“5·12”汶川大地震发生后，山东省某公司向灾区北川捐赠一批柴油发电机．该柴油发电机说明书的部分内容如下表所示．现在用一台该型号的柴油发电机给灾民临时安置区供电，发电机...
