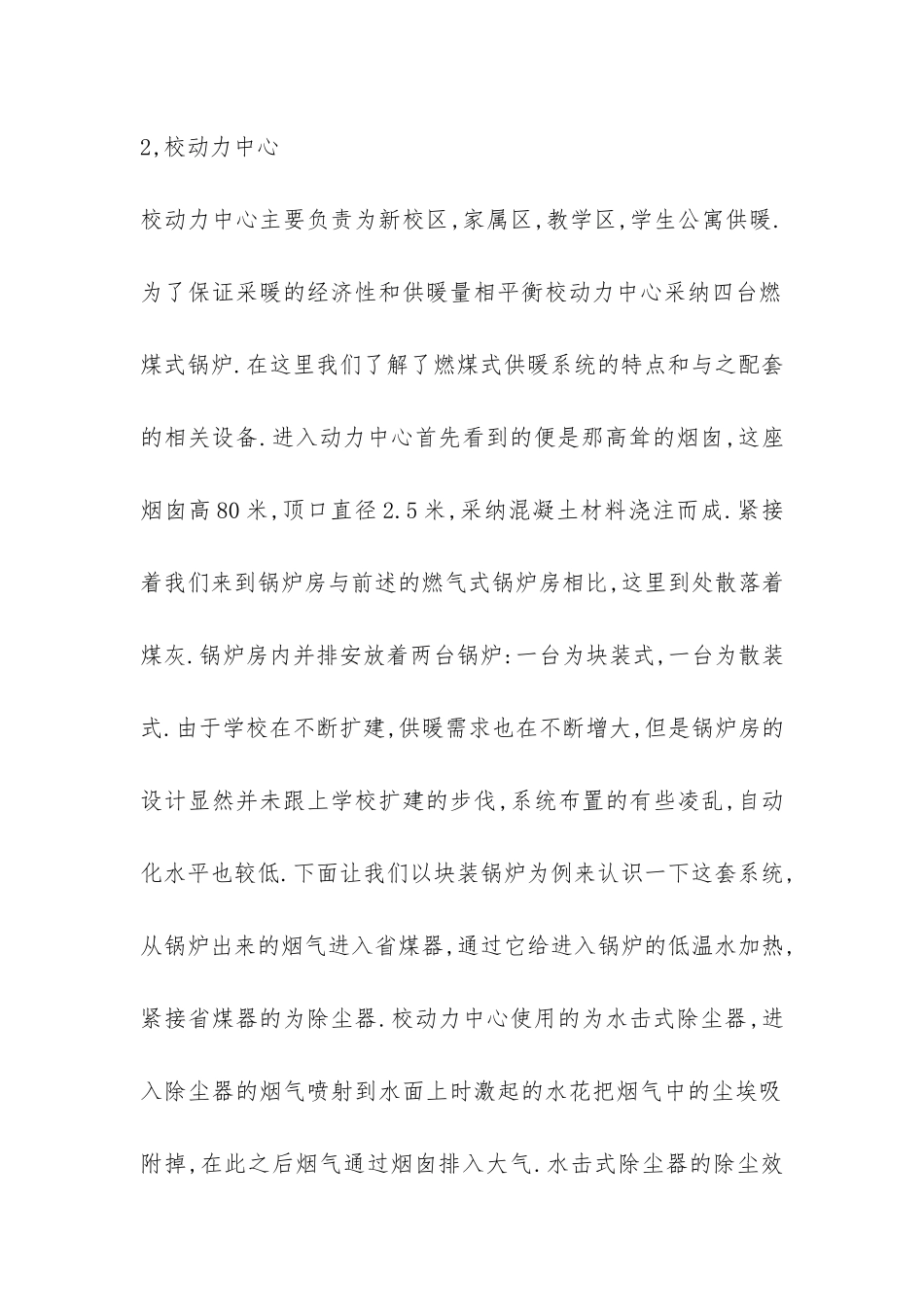

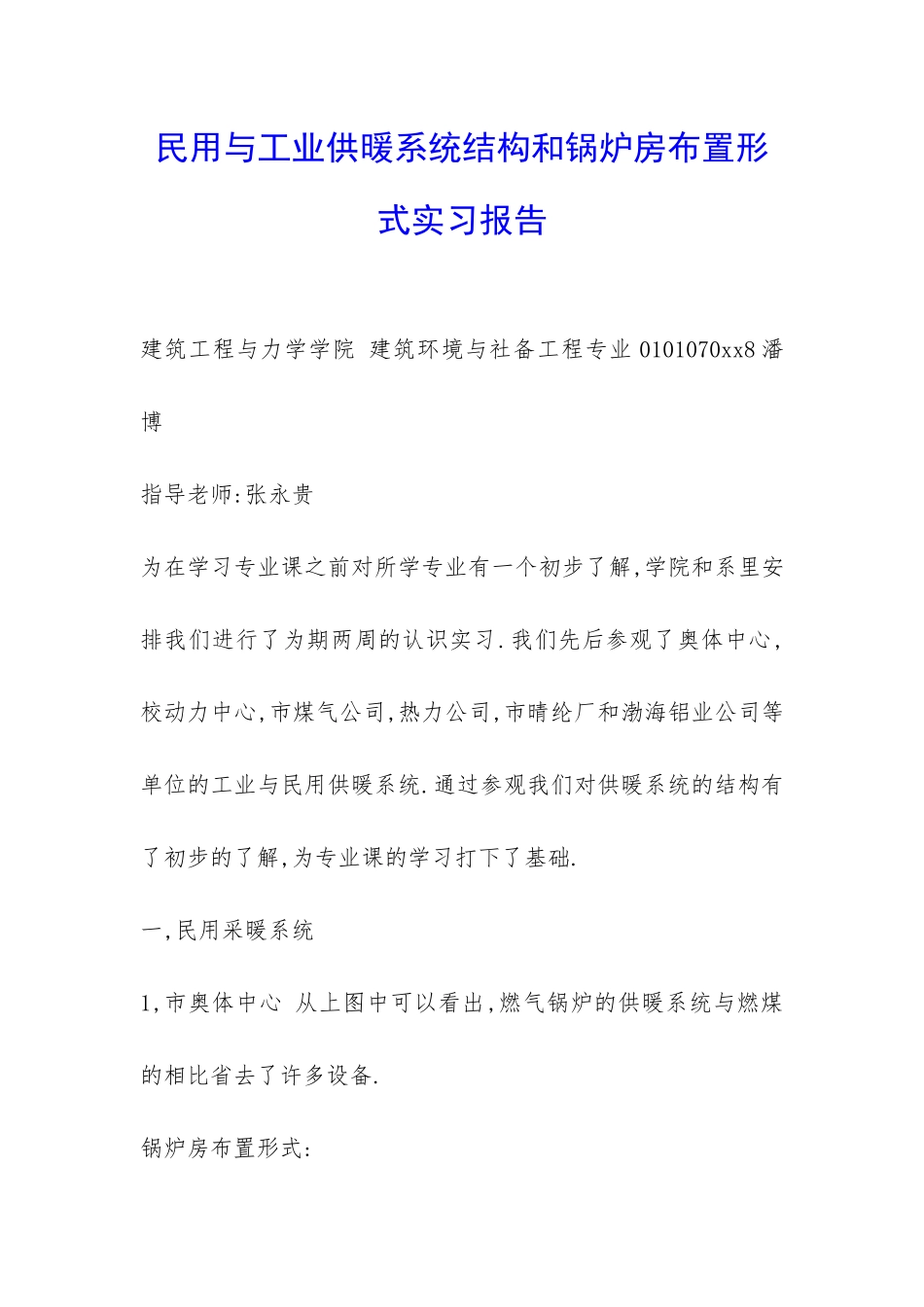

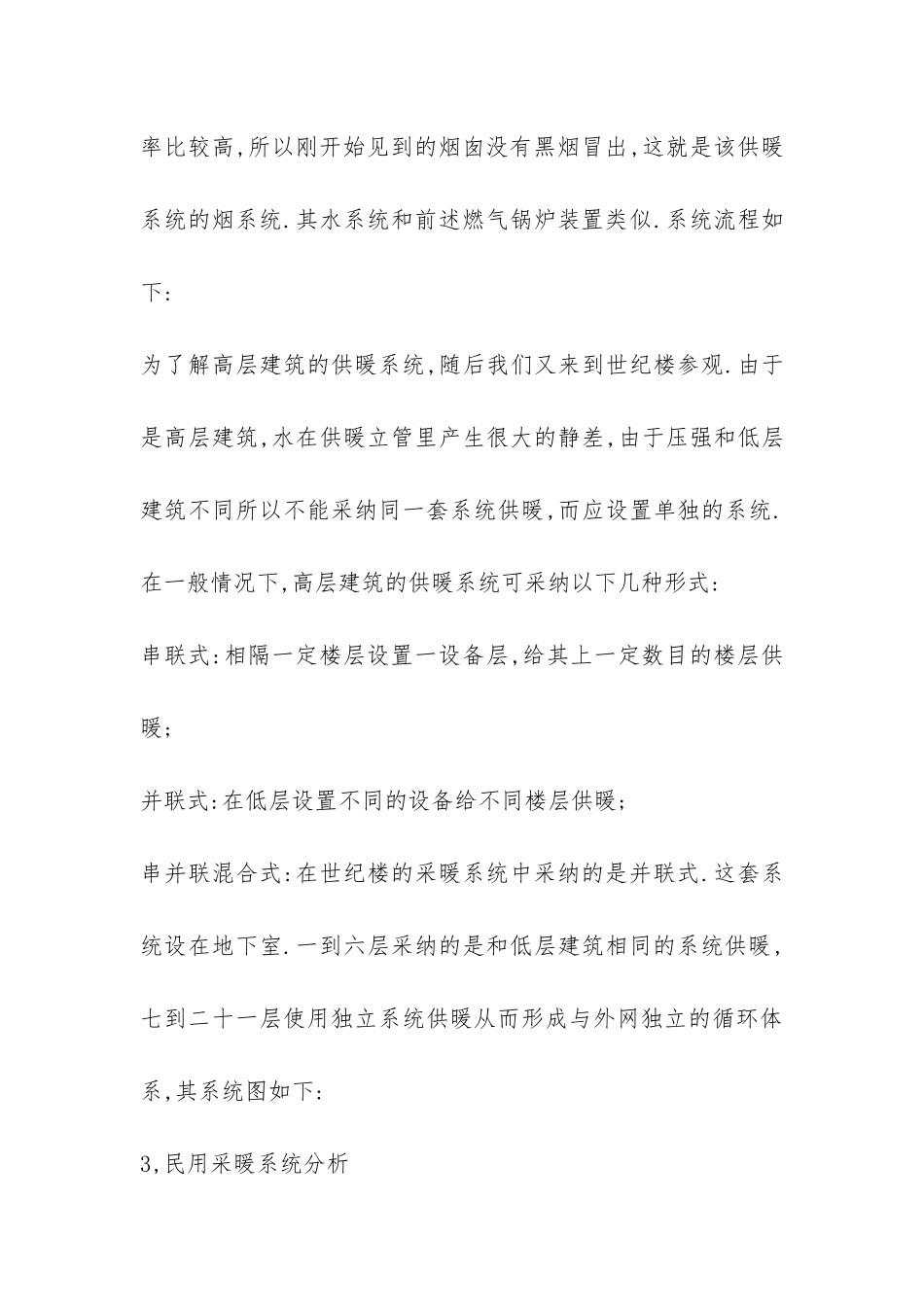

民用与工业供暖系统结构和锅炉房布置形式实习报告 建筑工程与力学学院 建筑环境与社备工程专业 0101070xx8 潘博指导老师:张永贵为在学习专业课之前对所学专业有一个初步了解,学院和系里安排我们进行了为期两周的认识实习.我们先后参观了奥体中心,校动力中心,市煤气公司,热力公司,市晴纶厂和渤海铝业公司等单位的工业与民用供暖系统.通过参观我们对供暖系统的结构有了初步的了解,为专业课的学习打下了基础.一,民用采暖系统1,市奥体中心 从上图中可以看出,燃气锅炉的供暖系统与燃煤的相比省去了许多设备.锅炉房布置形式:2,校动力中心校动力中心主要负责为新校区,家属区,教学区,学生公寓供暖.为了保证采暖的经济性和供暖量相平衡校动力中心采纳四台燃煤式锅炉.在这里我们了解了燃煤式供暖系统的特点和与之配套的相关设备.进入动力中心首先看到的便是那高耸的烟囱,这座烟囱高 80 米,顶口直径 2.5 米,采纳混凝土材料浇注而成.紧接着我们来到锅炉房与前述的燃气式锅炉房相比,这里到处散落着煤灰.锅炉房内并排安放着两台锅炉:一台为块装式,一台为散装式.由于学校在不断扩建,供暖需求也在不断增大,但是锅炉房的设计显然并未跟上学校扩建的步伐,系统布置的有些凌乱,自动化水平也较低.下面让我们以块装锅炉为例来认识一下这套系统,从锅炉出来的烟气进入省煤器,通过它给进入锅炉的低温水加热,紧接省煤器的为除尘器.校动力中心使用的为水击式除尘器,进入除尘器的烟气喷射到水面上时激起的水花把烟气中的尘埃吸附掉,在此之后烟气通过烟囱排入大气.水击式除尘器的除尘效率比较高,所以刚开始见到的烟囱没有黑烟冒出,这就是该供暖系统的烟系统.其水系统和前述燃气锅炉装置类似.系统流程如下:为了解高层建筑的供暖系统,随后我们又来到世纪楼参观.由于是高层建筑,水在供暖立管里产生很大的静差,由于压强和低层建筑不同所以不能采纳同一套系统供暖,而应设置单独的系统.在一般情况下,高层建筑的供暖系统可采纳以下几种形式:串联式:相隔一定楼层设置一设备层,给其上一定数目的楼层供暖;并联式:在低层设置不同的设备给不同楼层供暖;串并联混合式:在世纪楼的采暖系统中采纳的是并联式.这套系统设在地下室.一到六层采纳的是和低层建筑相同的系统供暖,七到二十一层使用独立系统供暖从而形成与外网独立的循环体系,其系统图如下:3,民用采暖系统分析民用建筑的供暖,根据人员流动性可以分为:人员流动性大的场所,人员固定的场所;根据建筑高度可分为:高层建筑和低层建筑等...
