继电保护标准与国标的差异讨论

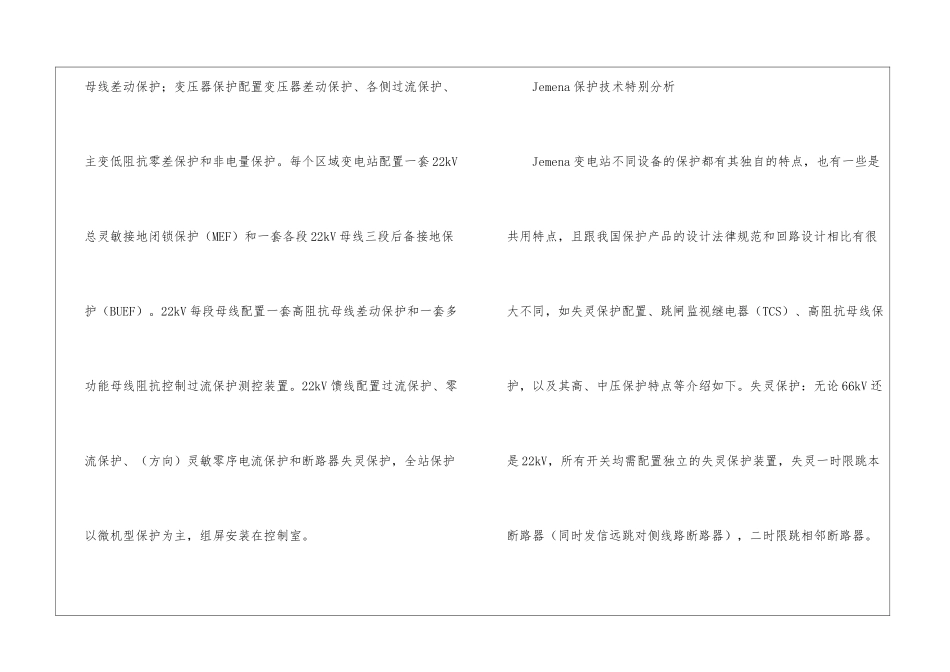

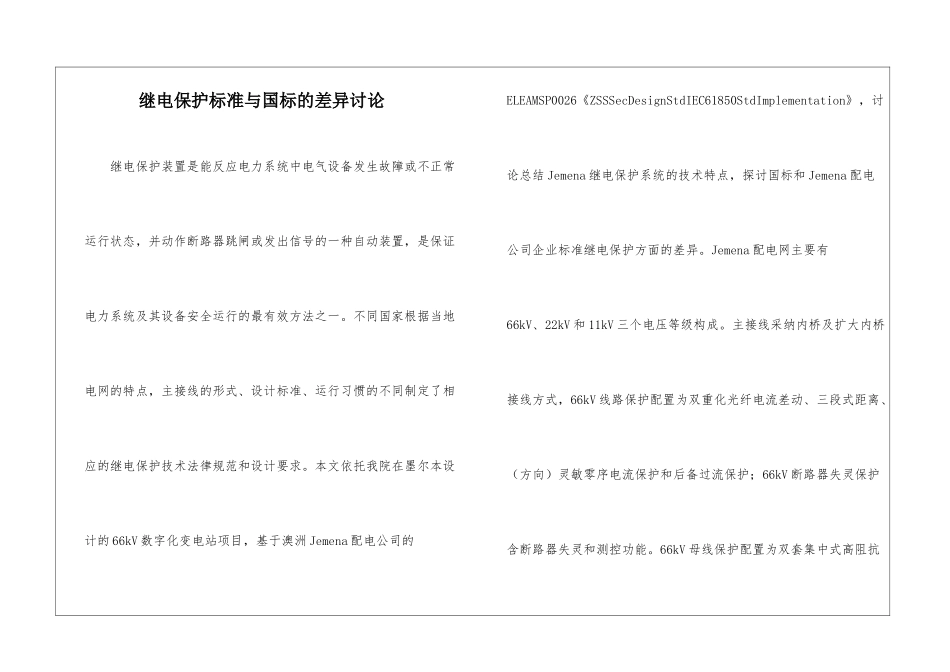

继电保护标准与国标的差异讨论 继电保护装置是能反应电力系统中电气设备发生故障或不正常运行状态，并动作断路器跳闸或发出信号的一种自动装置，是保证电力系统及其设备安全运行的最有效方法之一。不同国家根据当地电网的特点，主接线的形式、设计标准、运行习惯的不同制定了相应的继电保护技术法律规范和设计要求。本文依托我院在墨尔本设计的 66kV 数字化变电站项目，基于澳洲 Jemena 配电公司的ELEAMSP0026《ZSSSecDesignStdIEC61850StdImplementation》，讨论总结 Jemena 继电保护系统的技术特点，探讨国标和 Jemena 配电公司企业标准继电保护方面的差异。Jemena 配电网主要有66kV、22kV 和 11kV 三个电压等级构成。主接线采纳内桥及扩大内桥接线方式，66kV 线路保护配置为双重化光纤电流差动、三段式距离、（方向）灵敏零序电流保护和后备过流保护；66kV 断路器失灵保护含断路器失灵和测控功能。66kV 母线保护配置为双套集中式高阻抗母线差动保护；变压器保护配置变压器差动保护、各侧过流保护、主变低阻抗零差保护和非电量保护。每个区域变电站配置一套 22kV总灵敏接地闭锁保护（MEF）和一套各段 22kV 母线三段后备接地保护（BUEF）。22kV 每段母线配置一套高阻抗母线差动保护和一套多功能母线阻抗控制过流保护测控装置。22kV 馈线配置过流保护、零流保护、（方向）灵敏零序电流保护和断路器失灵保护，全站保护以微机型保护为主，组屏安装在控制室。 Jemena 保护技术特别分析 Jemena 变电站不同设备的保护都有其独自的特点，也有一些是共用特点，且跟我国保护产品的设计法律规范和回路设计相比有很大不同，如失灵保护配置、跳闸监视继电器（TCS）、高阻抗母线保护，以及其高、中压保护特点等介绍如下。失灵保护：无论 66kV 还是 22kV，所有开关均需配置独立的失灵保护装置，失灵一时限跳本断路器（同时发信远跳对侧线路断路器），二时限跳相邻断路器。所有保护跳断路器均需启动失灵，不区分是电气量保护还是非电量保护。跳闸监视继电器：对开关跳闸回路进行监视，要求无论在断路器处于分位还是合位都可连续监跳闸线圈 TC 的状态，为下一次合闸和分闸做准备，避开断路器处于分位时跳闸线圈 TC 损坏，否则下次断路器合闸时合于故障断路器无法立即跳闸。一旦跳闸回路有异常，会在设定时间内发出告警并闭锁合闸回路。该继电器不含电流保持回路，由保护动作接点直接去跳闸，因此保护动作接点动作后需保持一段时间...
