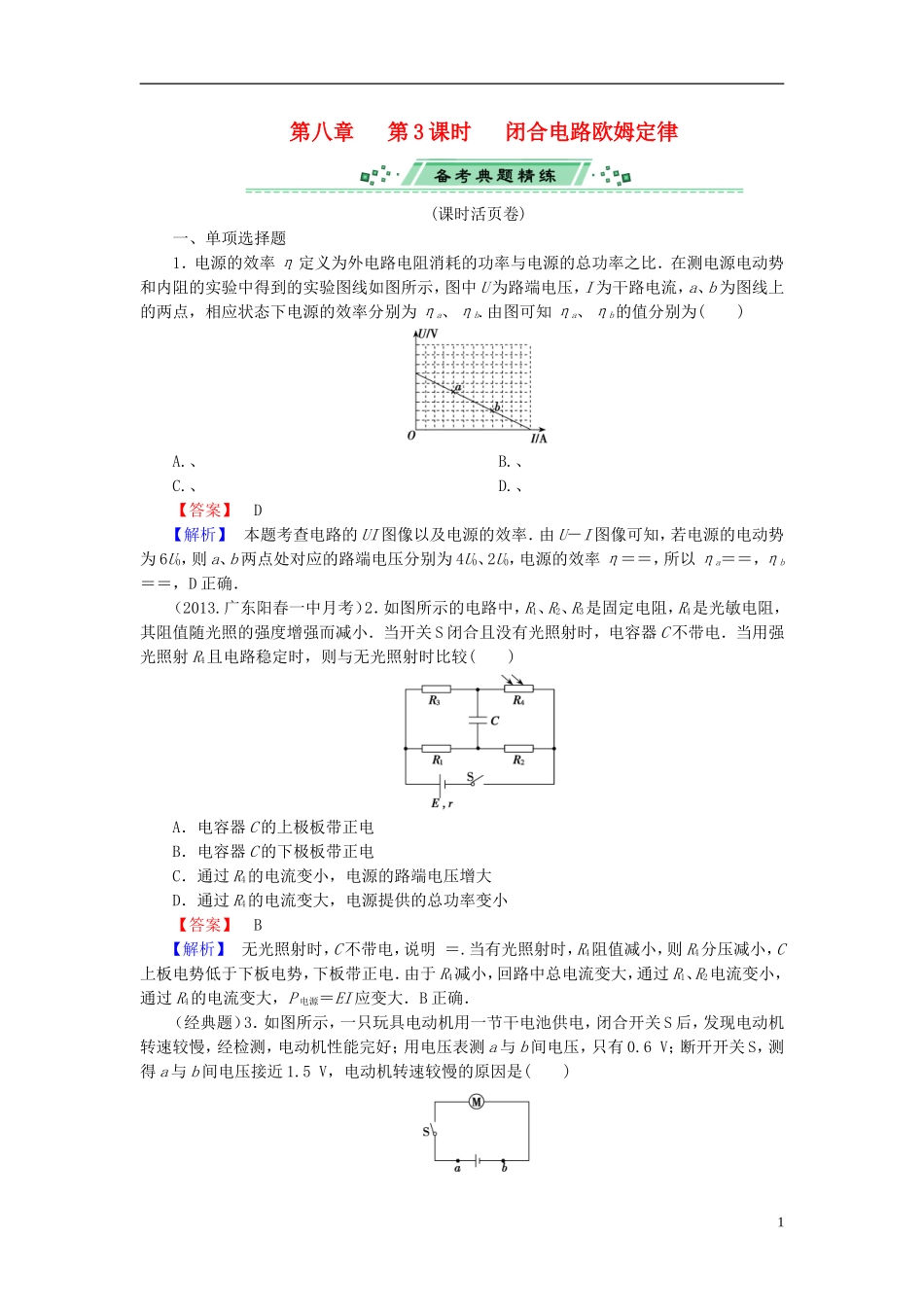

第八章 第 3 课时 闭合电路欧姆定律(课时活页卷)一、单项选择题1．电源的效率 η 定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内阻的实验中得到的实验图线如图所示，图中 U 为路端电压，I 为干路电流，a、b 为图线上的两点，相应状态下电源的效率分别为 ηa、ηb.由图可知 ηa、ηb的值分别为( )A.、 B.、C.、 D.、 【答案】 D【解析】 本题考查电路的 UI 图像以及电源的效率．由 U－I 图像可知，若电源的电动势为 6U0，则 a、b 两点处对应的路端电压分别为 4U0、2U0，电源的效率 η＝＝，所以 ηa＝＝，ηb＝＝，D 正确．（2013.广东阳春一中月考）2．如图所示的电路中，R1、R2、R3是固定电阻，R4是光敏电阻，其阻值随光照的强度增强而减小．当开关 S 闭合且没有光照射时，电容器 C 不带电．当用强光照射 R4且电路稳定时，则与无光照射时比较( )A．电容器 C 的上极板带正电B．电容器 C 的下极板带正电C．通过 R4的电流变小，电源的路端电压增大D．通过 R4的电流变大，电源提供的总功率变小【答案】 B【解析】 无光照射时，C 不带电，说明 ＝.当有光照射时，R4阻值减小，则 R4分压减小，C上板电势低于下板电势，下板带正电．由于 R4减小，回路中总电流变大，通过 R1、R2电流变小，通过 R4的电流变大，P 电源＝EI 应变大．B 正确．（经典题）3．如图所示，一只玩具电动机用一节干电池供电，闭合开关 S 后，发现电动机转速较慢，经检测，电动机性能完好；用电压表测 a 与 b 间电压，只有 0.6 V；断开开关 S，测得 a 与 b 间电压接近 1.5 V，电动机转速较慢的原因是( )1A．开关 S 接触不良 B．电动机接线接触不良C．电动机两端接线短路 D．电池过旧，内阻过大【答案】 D【解析】 开关 S 接触不良、电动机接线接触不良、电动机两端接线短路，电动机就不会旋转了，而不是转得慢．电动机转得慢的原因是电池过旧，内阻过大，电动机两端的电压过低造成的，D 正确．4．用标有“6 V 3 W”的灯泡 L1、“6 V 6 W”的灯泡 L2与理想电压表和理想电流表连接成如图甲所示的实验电路，其中电源电动势 E＝9 V．图乙是通过两个灯泡的电流随两端电压变化的曲线．当其中一个灯泡正常发光时( )A．电源内阻为 2 Ω B．电压表的示数约为 6 VC．电路输出功率为 12 W D．电流表的示数为 1 A【答案】 A【解析】 两个灯泡串联，所以电流相等．L1的额...
