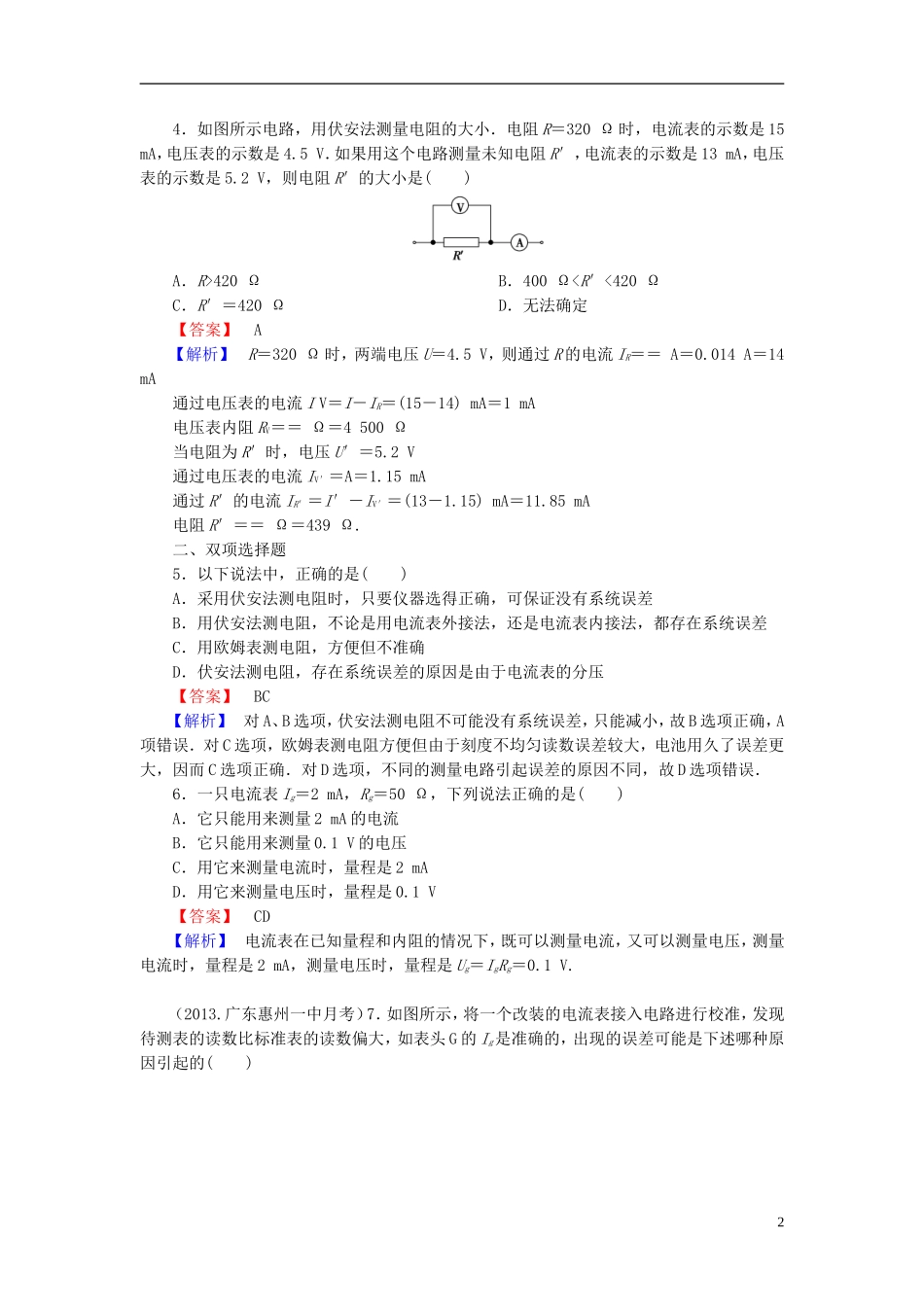

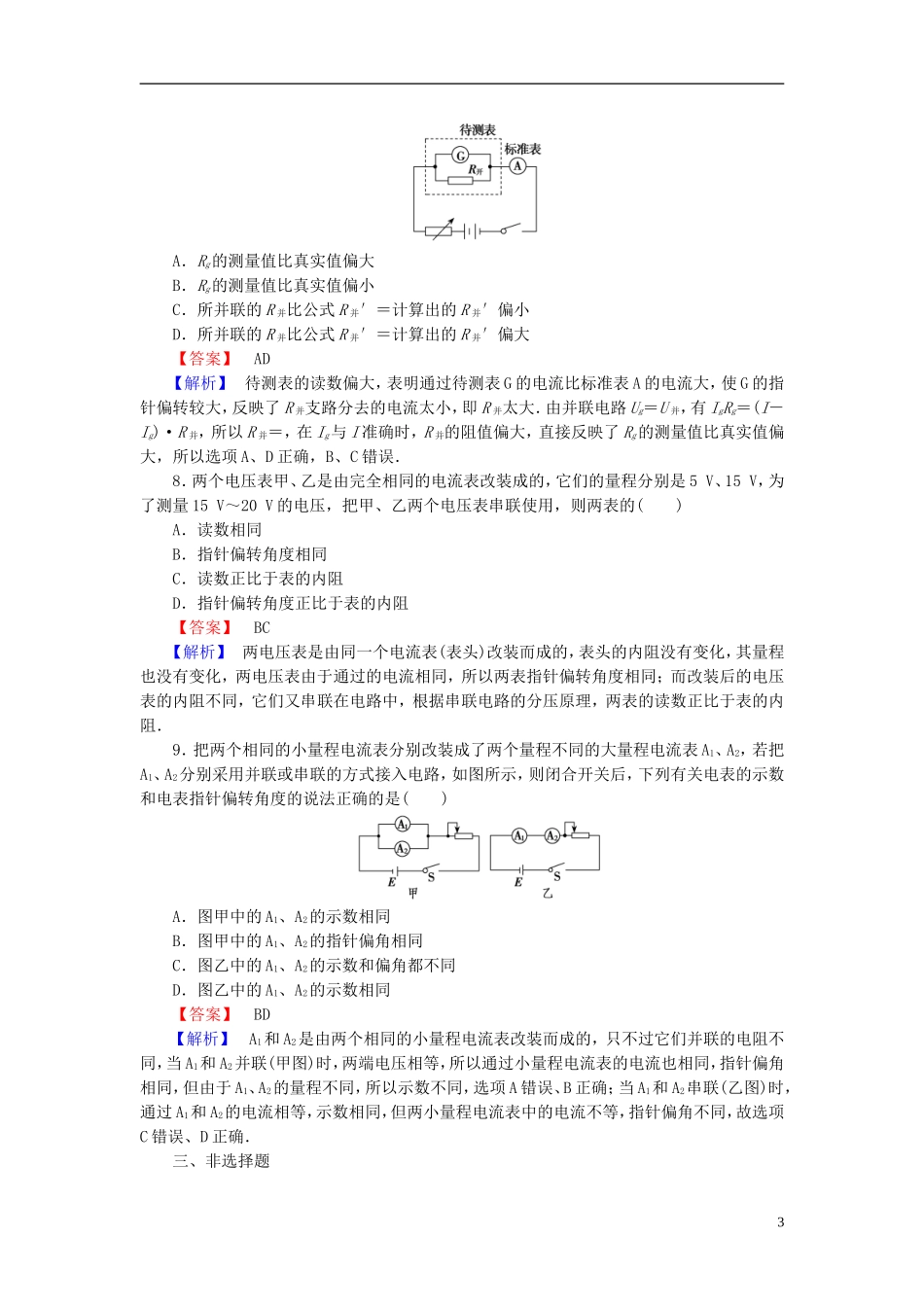

第八章 专题 6 电学设计性实验的处理(课时活页卷)一、单项选择题（经典题）1．如图所示，用伏安法测电阻，若电流表内阻 1 Ω，电压表内阻 5000 Ω，Rx约为 10 Ω，则下图中哪个测量结果较为准确？测量值比真实值偏大还是偏小( )A．甲电路，偏大 B．甲电路，偏小C．乙电路，偏大 D．乙电路，偏小【答案】 B【解析】 ＝500，＝10，所以>，应采用电流表外接法，由于电压表分流，使 IA>Ix，Rx的测量值比真实值偏小．2．分别用图(a)、(b)两种电路测量同一未知电阻的阻值．图(a)中两表的示数分别为 3 V、4mA，图(b)中两表的示数分别为 4 V、3.9 mA，则待测电阻 Rx的真实值为( )A．略小于 1 kΩ B．略小于 750 ΩC．略大于 1 kΩ D．略大于 750 Ω【答案】 D【解析】 先判断采用的测量方法，由于在两种不同的接法中电压表的示数变化大，说明测量的是小电阻，这样电流表分压较大，应该采用(a)图进行测量比较准确．(a)图中测量值较真实值偏小．（2013.广东梅州中学月考）3．先后按图中甲、乙所示电路测同一未知电阻的阻值 Rx，已知两电路的路端电压恒定不变，若按图甲所示电路测得电压表示数为 6 V，电流表示数为 2 mA，那么按图乙所示电路测得的结果应为( )A．电压表示数为 6 V，电流表示数为 2 mAB．电压表示数为 6 V，电流表示数小于 2 mAC．电压表示数小于 6 V，电流表示数小于 2 mAD．电压表示数小于 6 V，电流表示数大于 2 mA【答案】 D【解析】 按图甲所示电路测得电压表示数为 6 V，则有 U＝6 V，电流表示数为 2 mA，由欧姆定律得：U＝I1(Rx＋RA)．按图乙所示电路测量，电压表示数小于电压 U，即小于 6 V，由于Rx与电压表并联的电阻 R 并小于 Rx，故电流表的示数大于 I1＝2 mA，选项 D 正确．14．如图所示电路，用伏安法测量电阻的大小．电阻 R＝320 Ω 时，电流表的示数是 15 mA，电压表的示数是 4.5 V．如果用这个电路测量未知电阻 R′，电流表的示数是 13 mA，电压表的示数是 5.2 V，则电阻 R′的大小是( )A．R>420 Ω B．400 Ω
