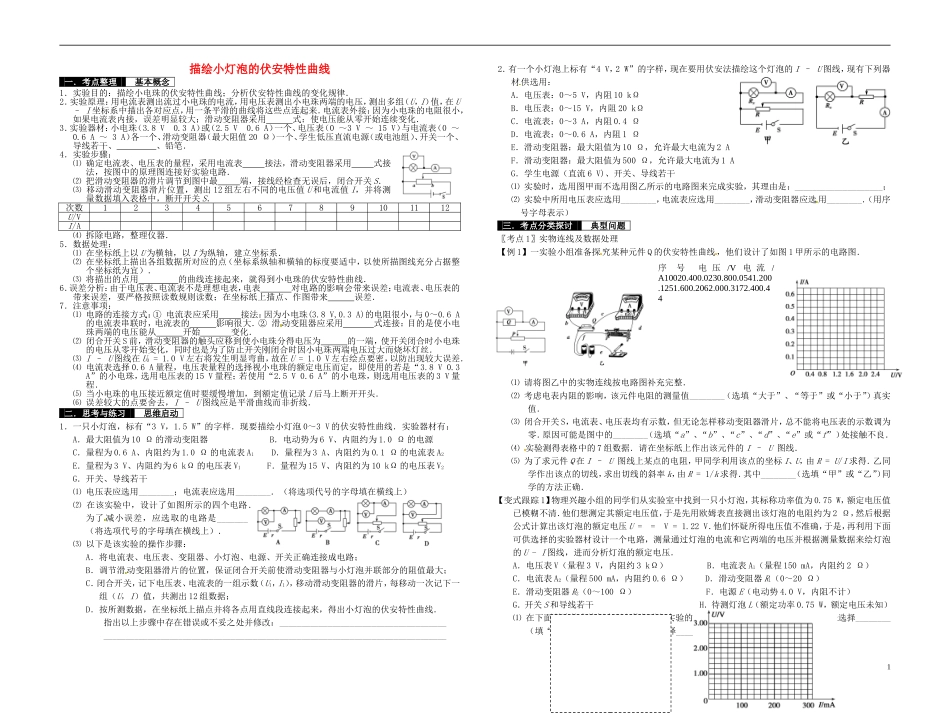

描绘小灯泡的伏安特性曲线 一．考点整理 基本概念 1．实验目的：描绘小电珠的伏安特性曲线；分析伏安特性曲线的变化规律．2．实验原理：用电流表测出流过小电珠的电流，用电压表测出小电珠两端的电压，测出多组（U，I）值，在 U – I 坐标系中描出各对应点，用一条平滑的曲线将这些点连起来．电流表外接：因为小电珠的电阻很小，如果电流表内接，误差明显较大；滑动变阻器采用 式：使电压能从零开始连续变化．3．实验器材：小电珠（3.8 V 0.3 A）或（2.5 V 0.6 A）一个、电压表（0 ～3 V ～ 15 V）与电流表（0 ～0.6 A ～ 3 A）各一个、滑动变阻器（最大阻值 20 Ω）一个、学生低压直流电源（或电池组）、开关一个、导线若干、 、铅笔．4．实验步骤：⑴ 确定电流表、电压表的量程，采用电流表 接法，滑动变阻器采用 式接法，按图中的原理图连接好实验电路．⑵ 把滑动变阻器的滑片调节到图中最 端，接线经检查无误后，闭合开关 S．⑶ 移动滑动变阻器滑片位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入表格中，断开开关 S．次数123456789101112U/VI/A⑷ 拆除电路，整理仪器．5．数据处理：⑴ 在坐标纸上以 U 为横轴，以 I 为纵轴，建立坐标系．⑵ 在坐标纸上描出各组数据所对应的点（坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜）．⑶ 将描出的点用 的曲线连接起来，就得到小电珠的伏安特性曲线．6．误差分析：由于电压表、电流表不是理想电表，电表 对电路的影响会带来误差；电流表、电压表的 带来误差，要严格按照读数规则读数；在坐标纸上描点、作图带来 误差．7．注意事项：⑴ 电路的连接方式：① 电流表应采用 接法：因为小电珠(3.8 V,0.3 A)的电阻很小，与 0～0.6 A的电流表串联时，电流表的 影响很大．② 滑动变阻器应采用 式连接：目的是使小电珠两端的电压能从 开始 变化．⑵ 闭合开关 S 前，滑动变阻器的触头应移到使小电珠分得电压为 的一端，使开关闭合时小电珠的电压从零开始变化，同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝．⑶ I – U 图线在 U0 = 1.0 V 左右将发生明显弯曲，故在 U = 1.0 V 左右绘点要密，以防出现较大误差．⑷ 电流表选择 0.6 A 量程，电压表量程的选择视小电珠的额定电压而定，即使用的若是“3.8 V 0.3 A”的小电珠，选用电压表的 15 V 量程；若使用...
