2014年高中物理 2.9 练习使用多用电表 新人教版选修3-1

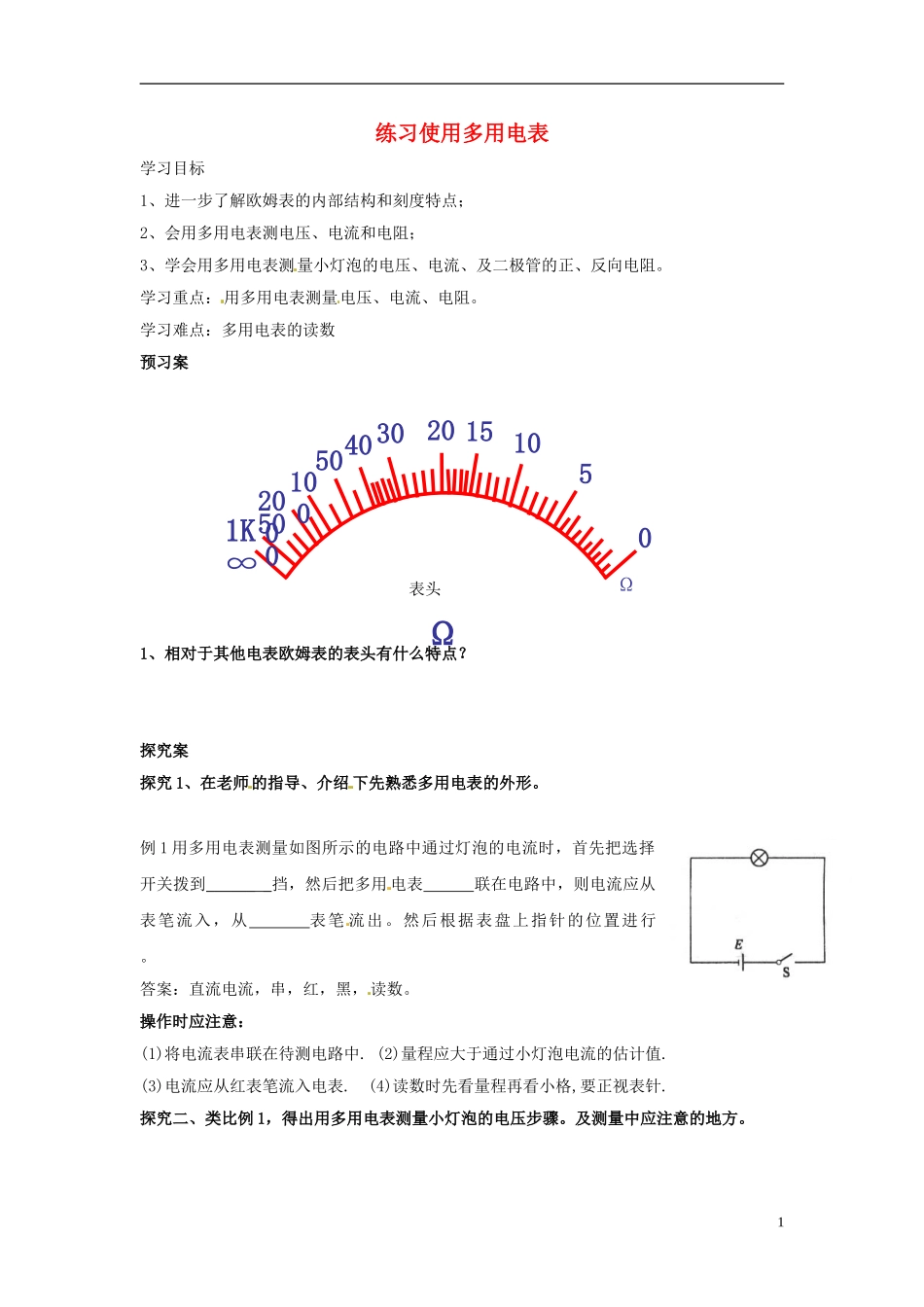

2014年高中物理 2.9 练习使用多用电表 新人教版选修3-1_第1页
1/2
2014年高中物理 2.9 练习使用多用电表 新人教版选修3-1_第2页
2/2
练习使用多用电表学习目标1、进一步了解欧姆表的内部结构和刻度特点;2、会用多用电表测电压、电流和电阻; 3、学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。学习重点:用多用电表测量电压、电流、电阻。学习难点:多用电表的读数预习案表头1、相对于其他电表欧姆表的表头有什么特点?探究案探究 1、在老师的指导、介绍 下先熟悉多用电表的外形。例 1 用多用电表测量如图所示的电路中通过灯泡的电流时,首先把选择开关拨到______ _挡,然后把多用 电表 联在电路中,则电流应从 表笔流入,从 表笔 流出。然后根据表盘上指针的位置进行 。答案:直流电流,串,红,黑,读数。操作时应注意:(1)将电流表串联在待测电路中. (2)量程应大于通过小灯泡电流的估计值.(3)电流应从红表笔流入电表. (4)读数时先看量程再看小格,要正视表针.探究二、类比例 1,得出用多用电表测量小灯泡的电压步骤。及测量中应注意的地方。1051015ΩΩ20304050100200500∞1K探究 3、怎样用多用电表测量定值电阻? 测量中应注意什么?完成下列问题。1、欧姆表的使用步骤:① 测量之前应先用螺丝刀进行 。 ② 选挡:测电阻时选择合适的倍率.以使指针指在 ,可用比估计值低 1 个数量级的倍率,如估计值为 200Ω 就应该选 , ③ 电阻调 0(右侧 0):把两只表笔 ,调整“欧姆调零旋钮”使指针指向 ,④ 测 量 : 将 红 黑 表 笔 接 在 , 进 行 测 量 。 ⑤ 读数:将指针示数乘以倍率得测量值。⑥ 测量完毕后,将选择开关调至 或 位置.2、欧姆表使用时应注意:(1) 待测电阻要跟别的元件和 断开。(2) 选挡时应使指针指在 1/3 刻度位置附近。(3) 换挡后要重新 。(4) 读数=表针示数×倍数。 探究 4、用多用电表测量二极管的正反向电阻。3、二极管的导电特点:电流从正极流入时电阻 ;电流从正极流出时电阻 。4、用欧姆表测电阻时,电流从欧姆表的 流出,经过被测电阻,从 流入。5、请简述用欧姆表测量二极管正向、反向电阻的操作过程。2
