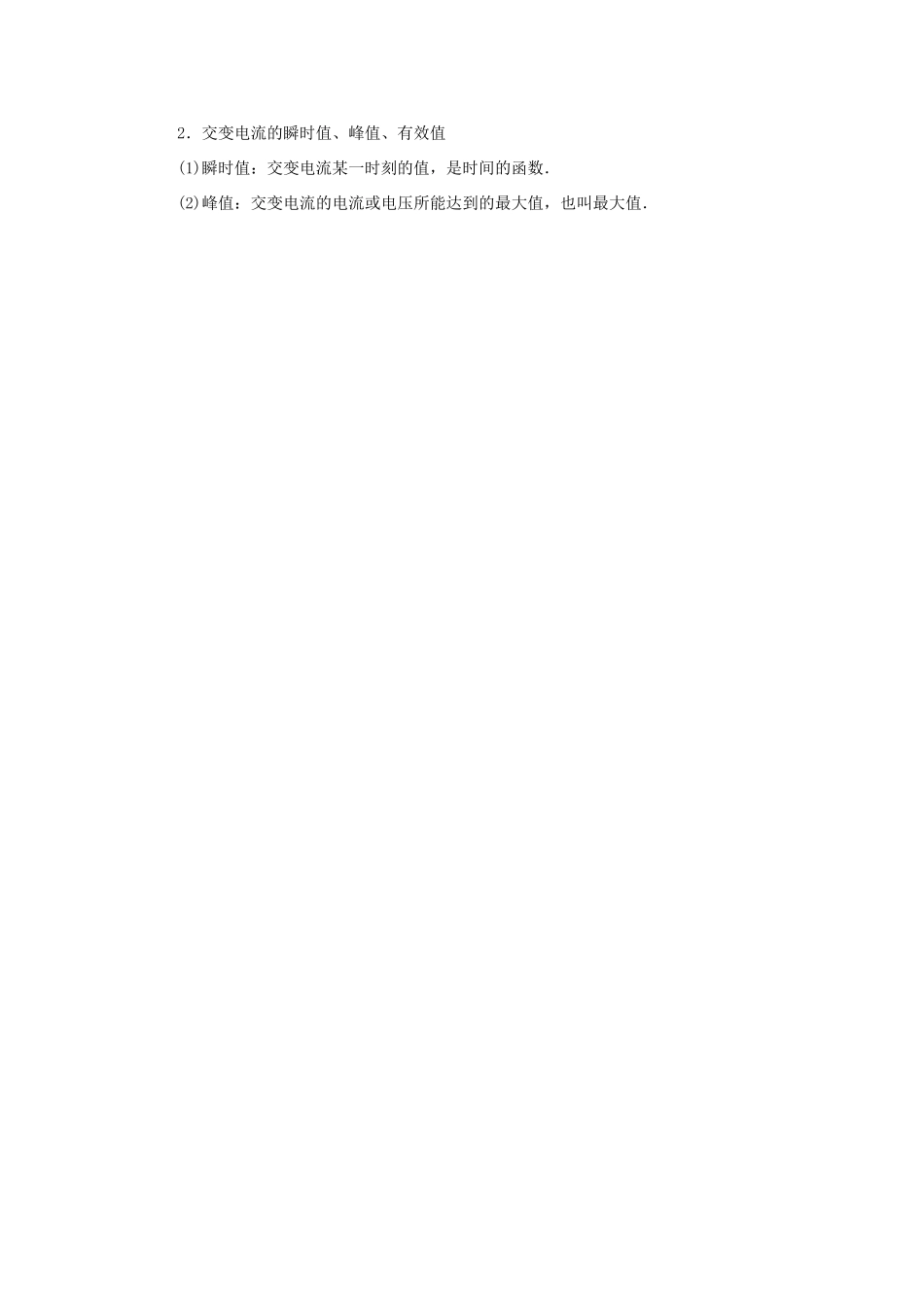

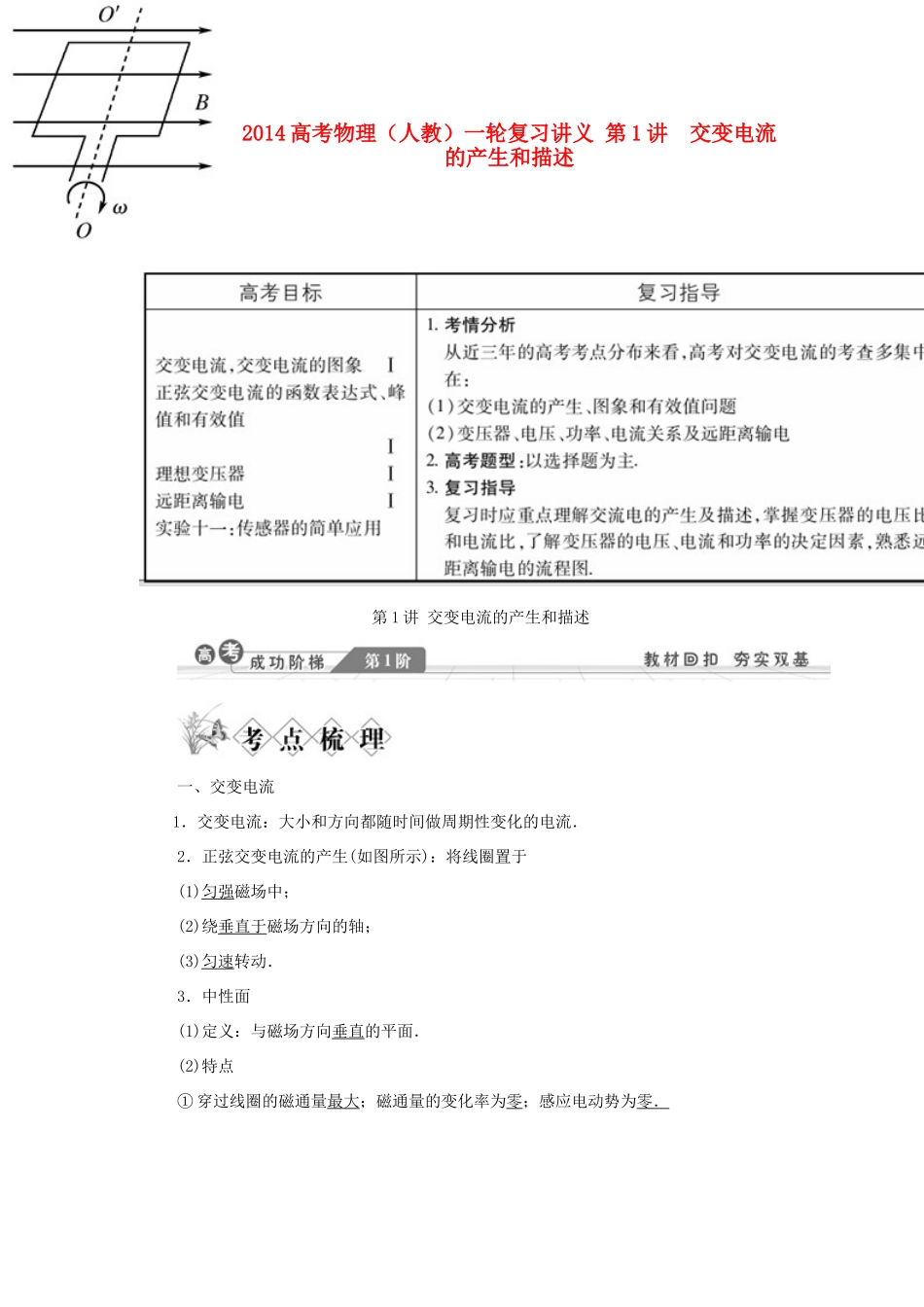

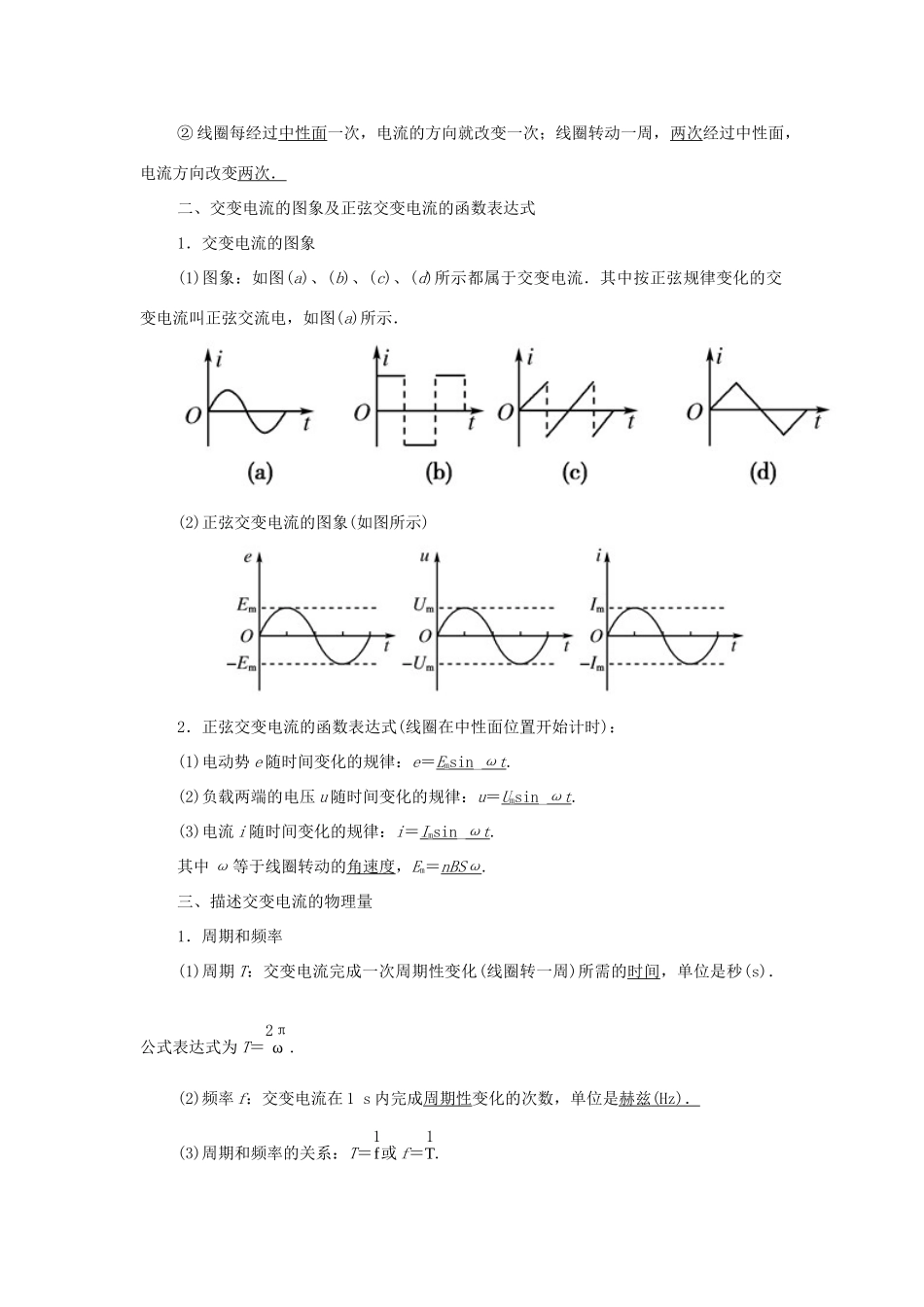

2014 高考物理（人教）一轮复习讲义 第 1 讲 交变电流的产生和描述 第 1 讲 交变电流的产生和描述 一、交变电流1．交变电流：大小和方向都随时间做周期性变化的电流．2．正弦交变电流的产生(如图所示)：将线圈置于(1)匀强磁场中；(2)绕垂直于磁场方向的轴；(3)匀速转动．3．中性面(1)定义：与磁场方向垂直的平面．(2)特点① 穿过线圈的磁通量最大；磁通量的变化率为零；感应电动势为零．② 线圈每经过中性面一次，电流的方向就改变一次；线圈转动一周，两次经过中性面，电流方向改变两次．二、交变电流的图象及正弦交变电流的函数表达式1．交变电流的图象(1)图象：如图(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦交流电，如图(a)所示．(2)正弦交变电流的图象(如图所示) 2．正弦交变电流的函数表达式(线圈在中性面位置开始计时)：(1)电动势 e 随时间变化的规律：e＝Emsin_ωt.(2)负载两端的电压 u 随时间变化的规律：u＝Umsin_ωt.(3)电流 i 随时间变化的规律：i＝Imsin_ωt.其中 ω 等于线圈转动的角速度，Em＝nBSω.三、描述交变电流的物理量1．周期和频率(1)周期 T：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)．公式表达式为 T＝2πω .(2)频率 f：交变电流在 1 s 内完成周期性变化的次数，单位是赫兹 (Hz) ． (3)周期和频率的关系：T＝1f或 f＝1T.2．交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数．(2)峰值：交变电流的电流或电压所能达到的最大值，也叫最大值． (3)有效值：① 根据电流的热效应来定义．② 用直流电压、电流表征交流电压、电流． ③ 正弦交流电的有效值Em. 1.一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势 e 随时间 t 的变化图象如图所示，下列说法中正确的是( )A．t1时刻通过线圈的磁通量为零B．t2时刻通过线圈的磁通量的绝对值最大C．t3时刻通过线圈的磁通量变化率的绝对值最大D．每当 e 转换方向时，通过线圈的磁通量的绝对值都为最大答案： D2．如图甲所示，矩形线圈 abcd 在匀强磁场中逆时针匀速转动时，线圈中产生的交流电如图乙所示，设沿 abcda 方向为电流正方向，则( )A．乙图中 Oa 时间段对应甲图中 A 至 B 图的过程B．乙图中 c 时刻对应甲图中的 C 图C．若乙图中 d 等于 0.02 s，则 1 s 内电流的方向改变了 50 次D．...
