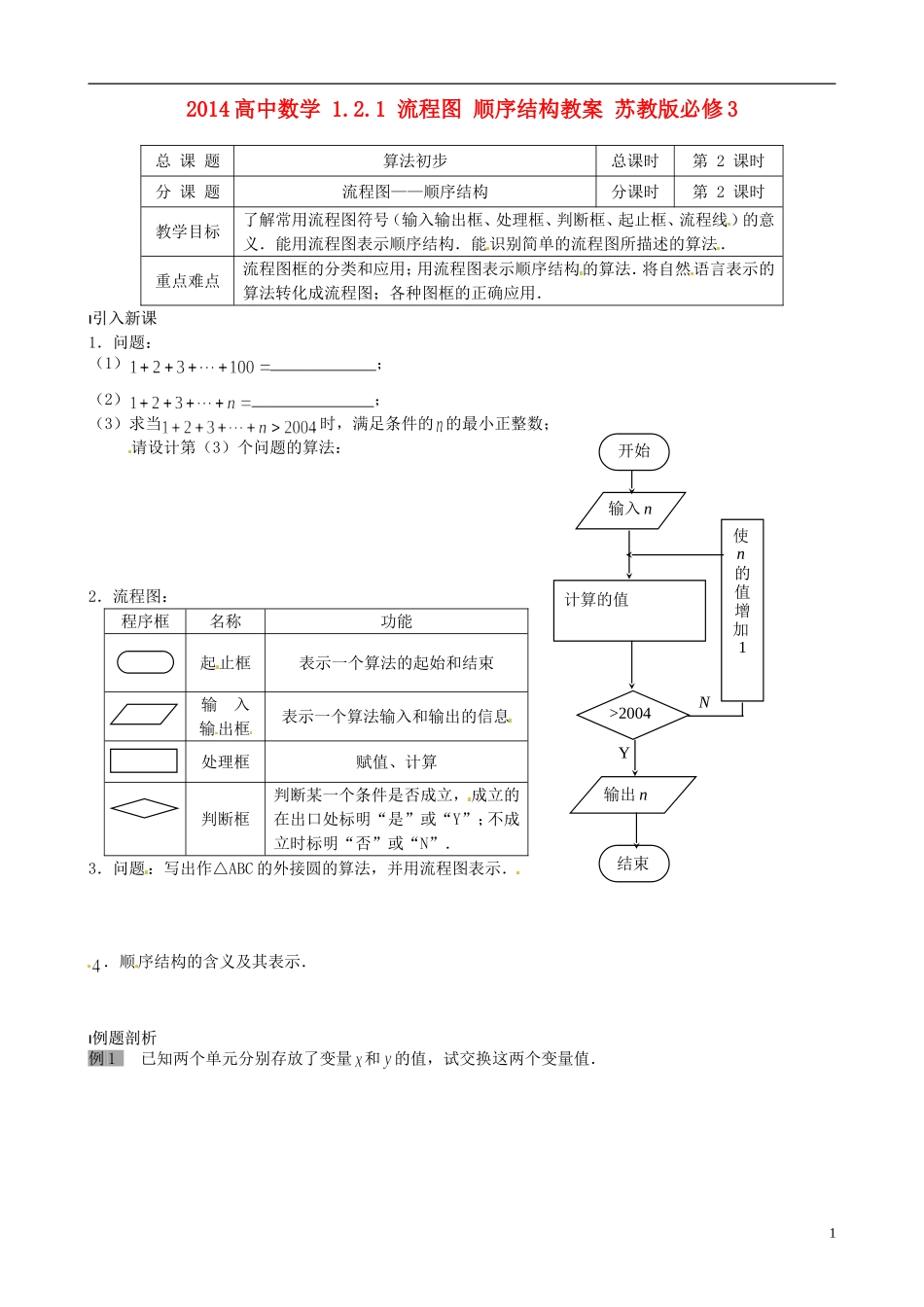

2014 高中数学 1.2.1 流程图 顺序结构教案 苏教版必修 3总 课 题算法初步总课时第 2 课时分 课 题流程图——顺序结构分课时第 2 课时教学目标了解常用流程图符号（输入输出框、处理框、判断框、起止框、流程线）的意义．能用流程图表示顺序结构．能识别简单的流程图所描述的算法．重点难点流程图框的分类和应用；用流程图表示顺序结构的算法．将自然语言表示的算法转化成流程图；各种图框的正确应用．引入新课引入新课1．问题：（1） ；（2） ；（3）求当时，满足条件的 的最小正整数；请设计第（3）个问题的算法：2．流程图： 程序框名称功能起止框表示一个算法的起始和结束输 入输出框表示一个算法输入和输出的信息处理框赋值、计算判断框判断某一个条件是否成立，成立的在出口处标明“是”或“Y”；不成立时标明“否”或“N”．3．问题：写出作△ABC 的外接圆的算法，并用流程图表示．．顺序结构的含义及其表示．例题剖析例题剖析例 1 已知两个单元分别存放了变量 和的值，试交换这两个变量值．1开始输入 n计算的值>2004使n的值增加1N输出 n结束Y例 2 半径为 的圆的面积计算公式为，当时，写出计算圆面积的算法，画出流程图．例 3 已知点和直线，写出求点到直线 的距离 的算法，并画出流程图．巩固练习巩固练习1．画出下列图框：（1）起止框 （2）输入输出框 （3）处理框 （4）判断框2．依次进行多个处理的结构称为 结构．3．写出作棱长全为 2 的正三棱柱的直观图的算法．4．写出解方程组 的一个算法，并用流程图表示算法过程．课堂小结课堂小结了解流程图框的分类和应用，能用流程图表示顺序结构的算法．2课后训练课后训练班级：高二（ ）班 姓名：____________一 基础题1．已知两点，，完成下面所给的求线段垂直平分线方程的算法．求线段的中点的坐标，得点坐标为 ；求线段的斜率，得 ；求线段中垂线的斜率，得 ；求线段的垂直平分线方程为 ．2．半径为 的球的体积计算公式为，写出当时计算球体积的一个算法，并画出流程图．3．三角形面积的计算公式（其中 为边长， 为该边上的高），用算法描述求时的三角形面积，并画出流程图． 4．画出解方程组的一个算法流程图．3二 提高题5．写出用公式法解一元二次方程的一个算法，并画出流程图．6．已知，试设计一个算法求，及的值，并画出流程图．4
