隧道临时用电方案

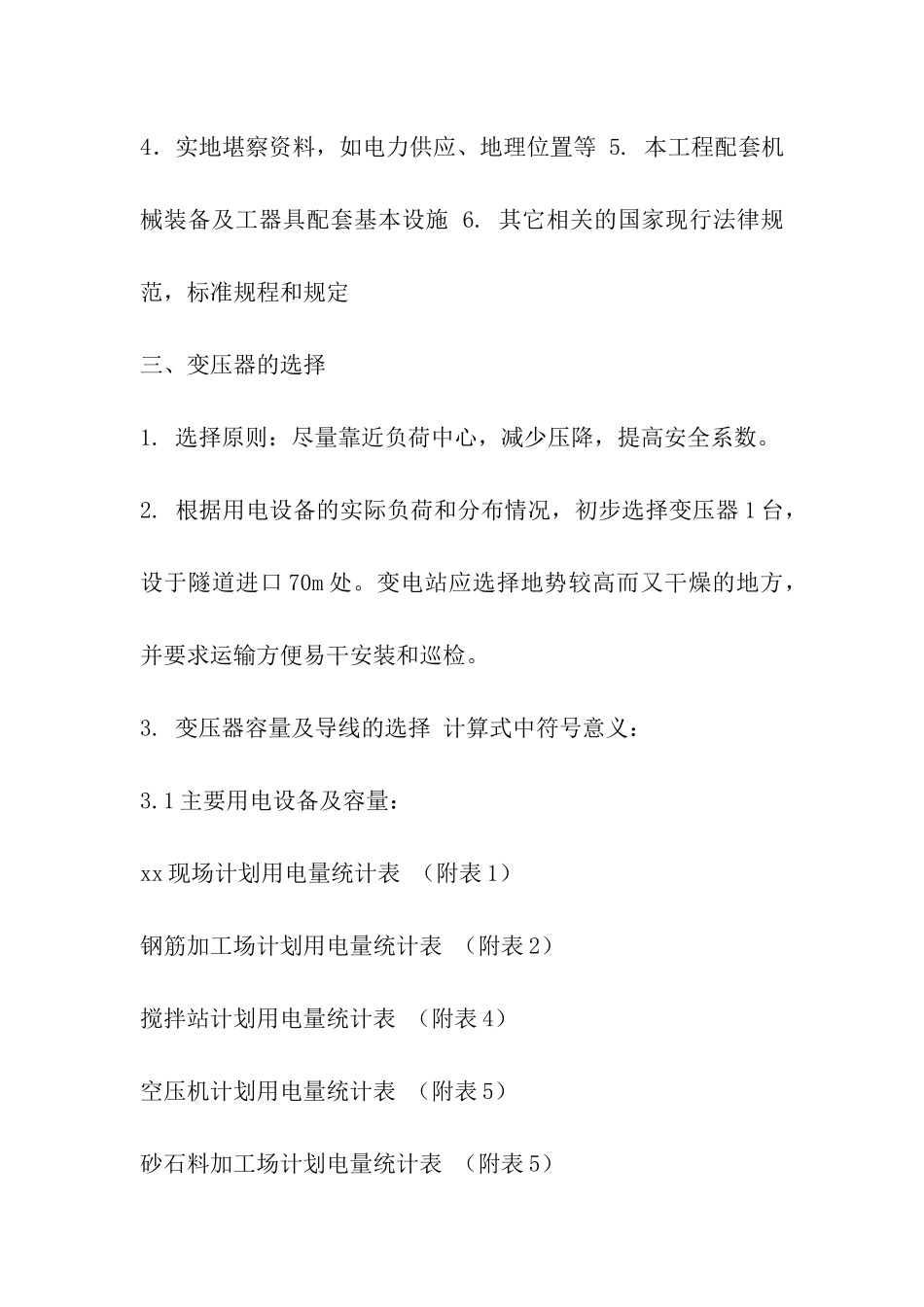

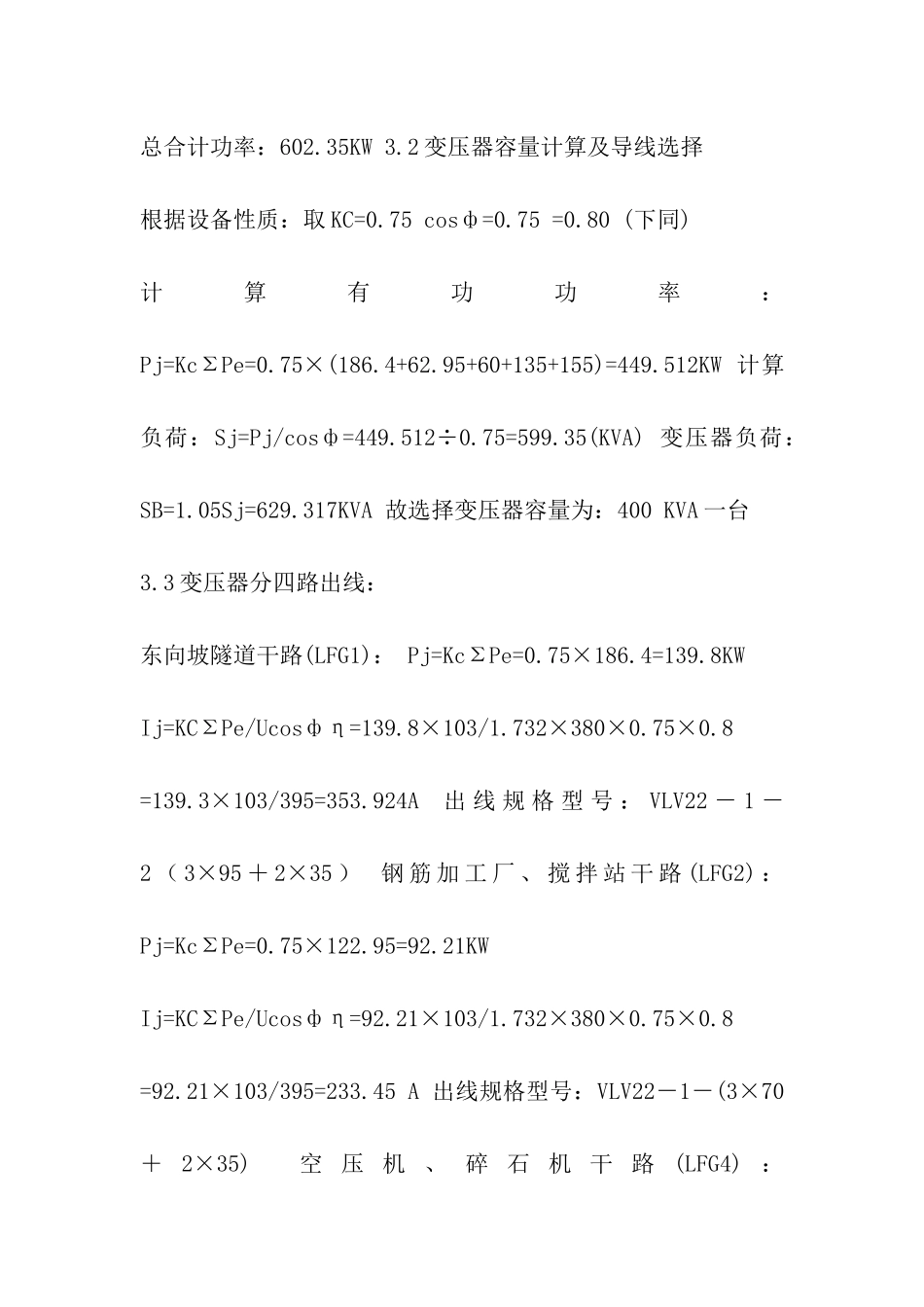

隧道临时用电方案施工临时用电方案编制： 审核： 审批：xx 有限公司 隧道整治工程项目部 二〇一七年二月施工临时用电方案审批表工程名称：xx 隧道整治工程 承包单位：xx 有限公司监理单位：xx 工程监理咨询有限公司一、工程概况：xx二、编制依据1．《施工现场临时用电安全技术法律规范》（ JGJ46－2024、J405－2024） 2.《建设工程安全生产条例》 3．实施性施工组织设计4．实地堪察资料，如电力供应、地理位置等 5. 本工程配套机械装备及工器具配套基本设施 6. 其它相关的国家现行法律规范，标准规程和规定三、变压器的选择1. 选择原则：尽量靠近负荷中心，减少压降，提高安全系数。2. 根据用电设备的实际负荷和分布情况，初步选择变压器 1 台，设于隧道进口 70m 处。变电站应选择地势较高而又干燥的地方，并要求运输方便易干安装和巡检。3. 变压器容量及导线的选择 计算式中符号意义：3.1 主要用电设备及容量：xx 现场计划用电量统计表 （附表 1）钢筋加工场计划用电量统计表 （附表 2）搅拌站计划用电量统计表 （附表 4）空压机计划用电量统计表 （附表 5）砂石料加工场计划电量统计表 （附表 5）总合计功率：602.35KW 3.2 变压器容量计算及导线选择根据设备性质：取 KC=0.75 cosф=0.75 =0.80 (下同)计算有功功率：Pj=KcΣPe=0.75×(186.4+62.95+60+135+155)=449.512KW 计算负荷：Sj=Pj/cosф=449.512÷0.75=599.35(KVA) 变压器负荷：SB=1.05Sj=629.317KVA 故选择变压器容量为：400 KVA 一台3.3 变压器分四路出线：东向坡隧道干路(LFG1)： Pj=KcΣPe=0.75×186.4=139.8KWIj=KCΣPe/Ucosфη=139.8×103/1.732×380×0.75×0.8 =139.3×103/395=353.924A 出 线 规 格 型 号 ： VLV22 － 1 －2 （ 3×95 ＋ 2×35 ） 钢 筋 加 工 厂 、 搅 拌 站 干 路 (LFG2) ： Pj=KcΣPe=0.75×122.95=92.21KWIj=KCΣPe/Ucosфη=92.21×103/1.732×380×0.75×0.8 =92.21×103/395=233.45 A 出线规格型号：VLV22－1－(3×70＋ 2×35) 空 压 机 、 碎 石 机 干 路 (LFG4) ： Pj=KcΣPe=0.75×273=204.75KWIj=KCΣPe/Ucosфη=204.75×103/1.732×380×0.75×0.8 =204.75×103/395=518.35 A 出 线 规 格 型 号 ： VLV22 － 1 －2（3×120＋2×35）总合计功率： 602.35KW Pj=KcΣPe=0.75×602.35=451.76KWIj=KCΣPe/Ucosфη=451.76×103/1.732...
