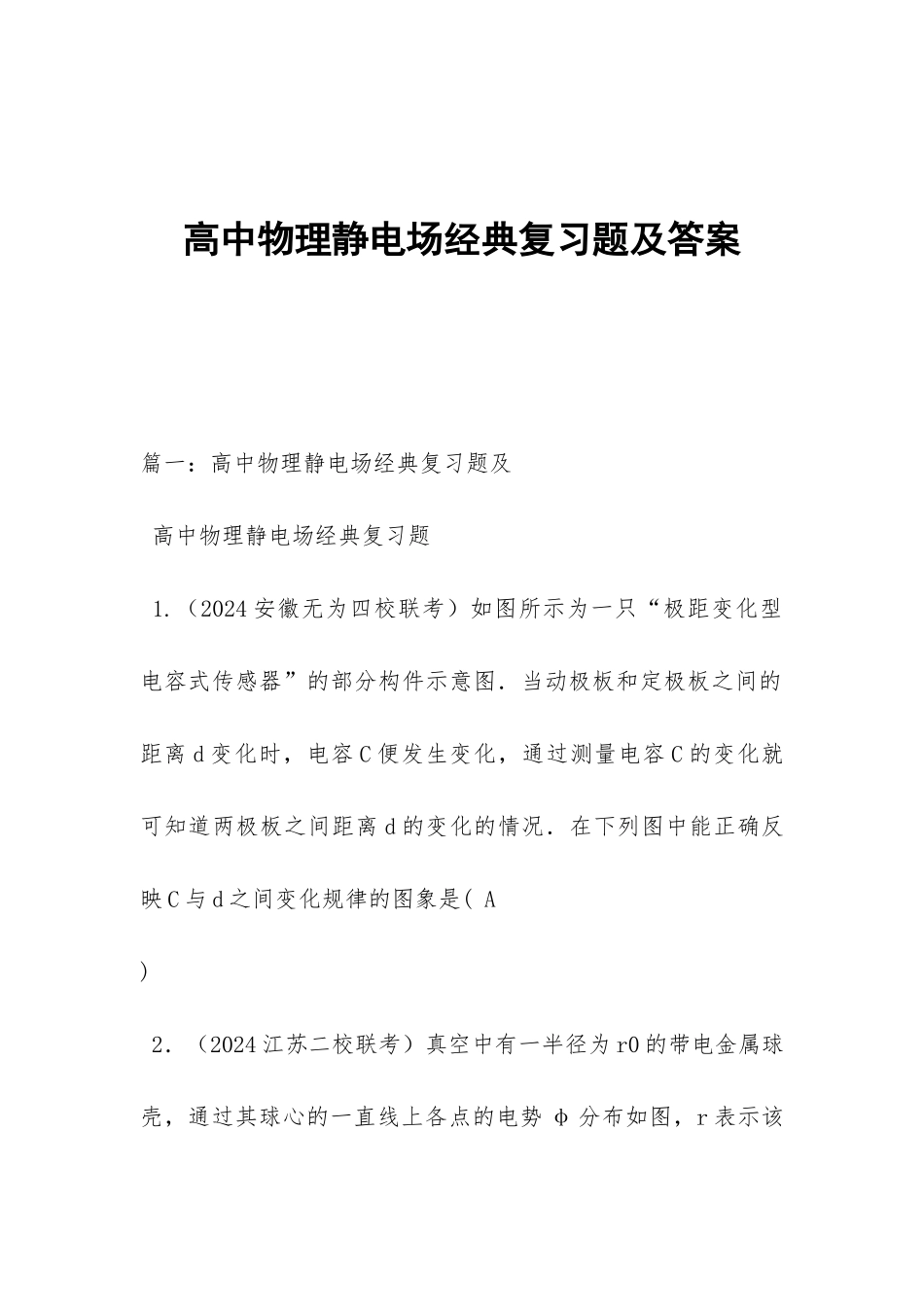

高中物理静电场经典复习题及答案篇一：高中物理静电场经典复习题及 高中物理静电场经典复习题 1
（2024 安徽无为四校联考）如图所示为一只“极距变化型电容式传感器”的部分构件示意图．当动极板和定极板之间的距离 d 变化时，电容 C 便发生变化，通过测量电容 C 的变化就可知道两极板之间距离 d 的变化的情况．在下列图中能正确反映 C 与 d 之间变化规律的图象是( A ) 2．（2024 江苏二校联考）真空中有一半径为 r0 的带电金属球壳，通过其球心的一直线上各点的电势 φ 分布如图，r 表示该直线上某点到球心的距离，r1、r2 分别是该直 线上 A、B 两点离球心的距离

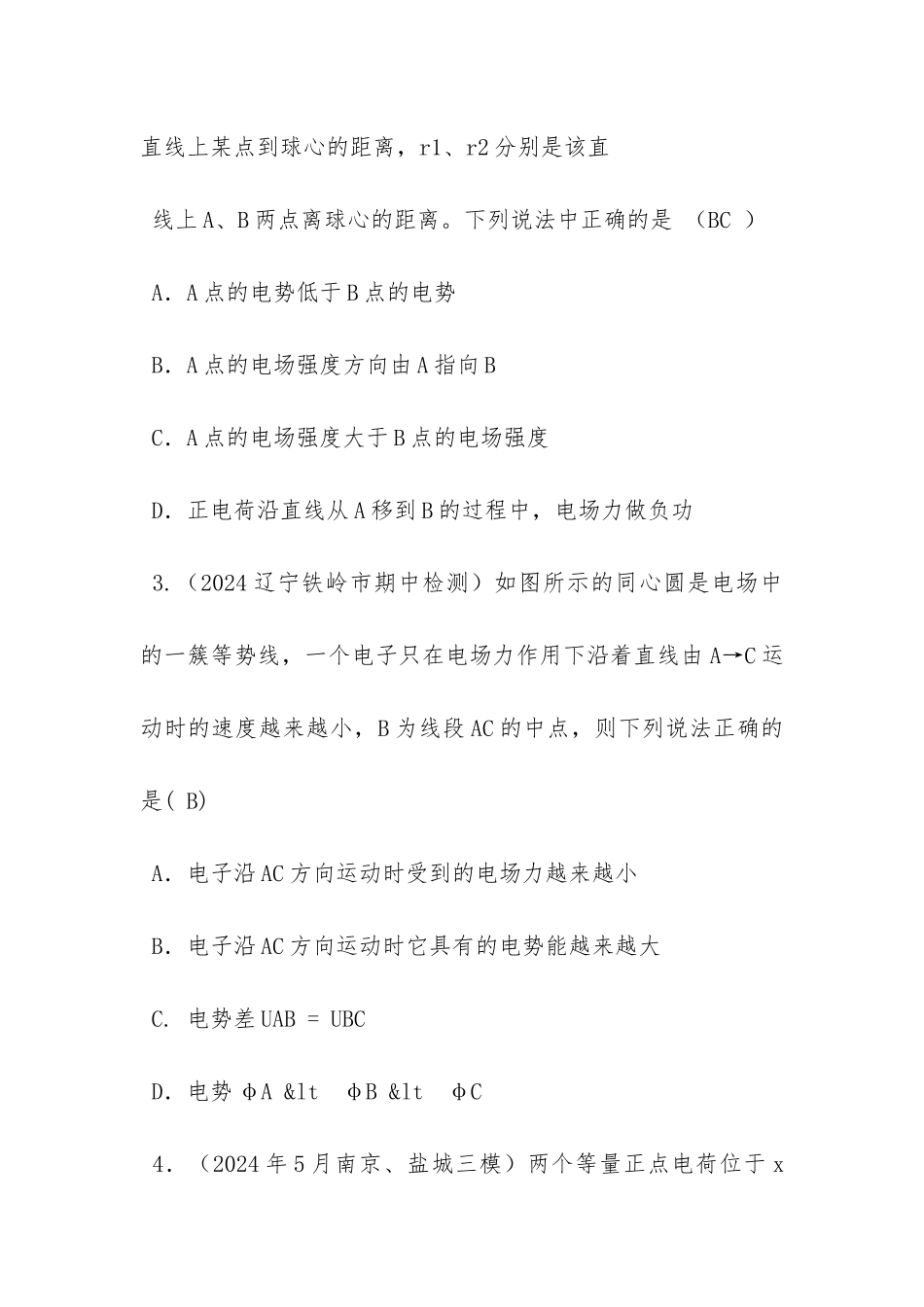

下列说法中正确的是 （BC ） A．A 点的电势低于 B 点的电势 B．A 点的电场强度方向由 A 指向 B C．A 点的电场强度大于 B 点的电场强度 D．正电荷沿直线从 A 移到 B 的过程中，电场力做负功 3
（2024 辽宁铁岭市期中检测）如图所示的同心圆是电场中的一簇等势线，一个电子只在电场力作用下沿着直线由 A→C 运动时的速度越来越小，B 为线段 AC 的中点，则下列说法正确的是( B) A．电子沿 AC 方向运动时受到的电场力越来越小 B．电子沿 AC 方向运动时它具有的电势能越来越大 C

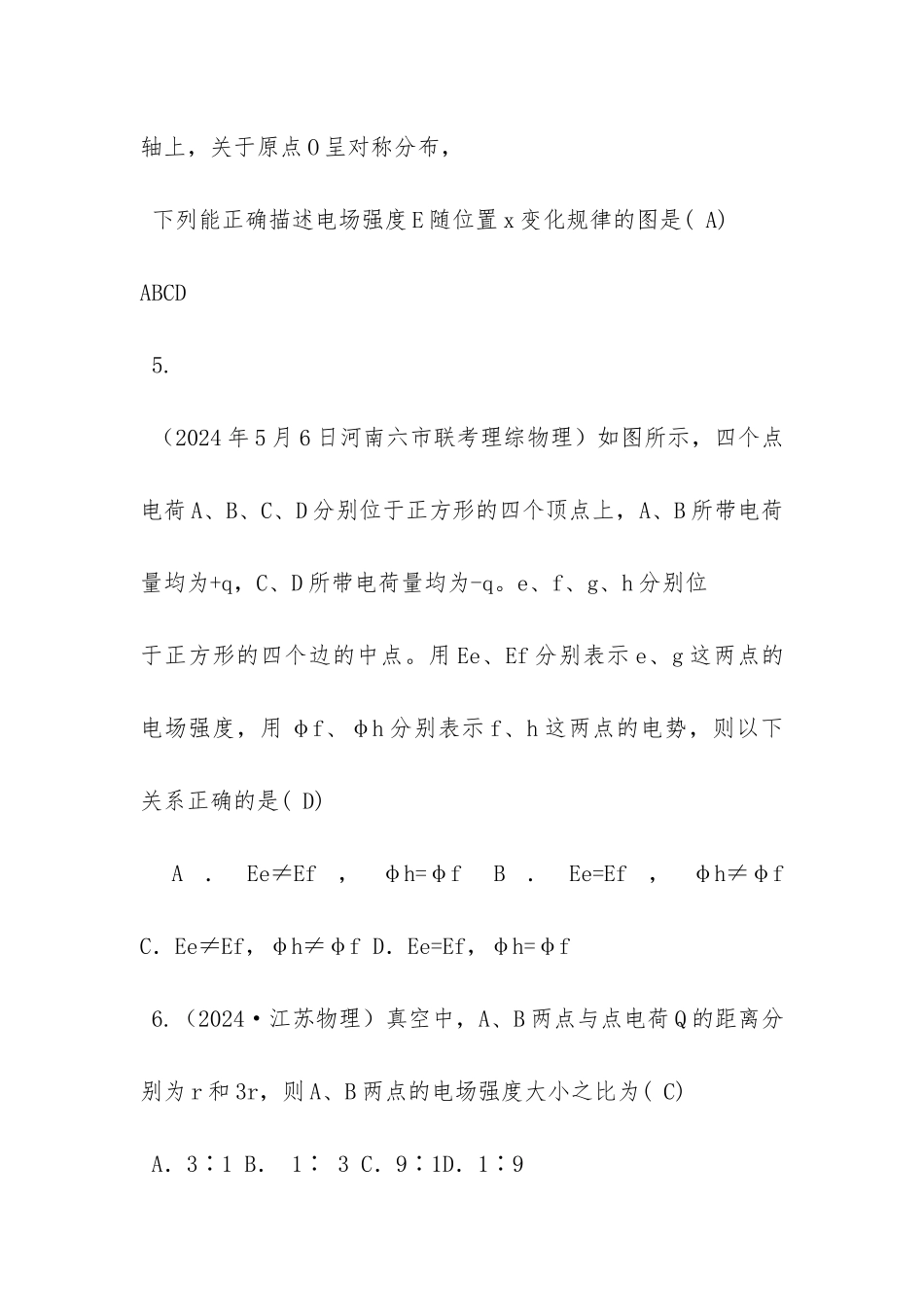

电势差 UAB = UBC D．电势 φA < φB < φC 4．（2024 年 5 月南京、盐城三模）两个等量正点电荷位于 x轴上，关于原点 O 呈对称分布， 下列能正确描述电场强度 E 随位置 x 变化规律的图是( A) ABCD 5
（2024 年 5 月 6 日河南六市联考理综物理）如图所示，四个点电荷 A、B、C、D 分别位于正方形的四个顶点上，A、B 所带电荷量均为+q，C、D 所带电荷量均为-q
e、f、g、h 分别位 于正方形的四个边的中点
用 Ee、Ef 分别表示 e、
