高支模施工安全技术交底

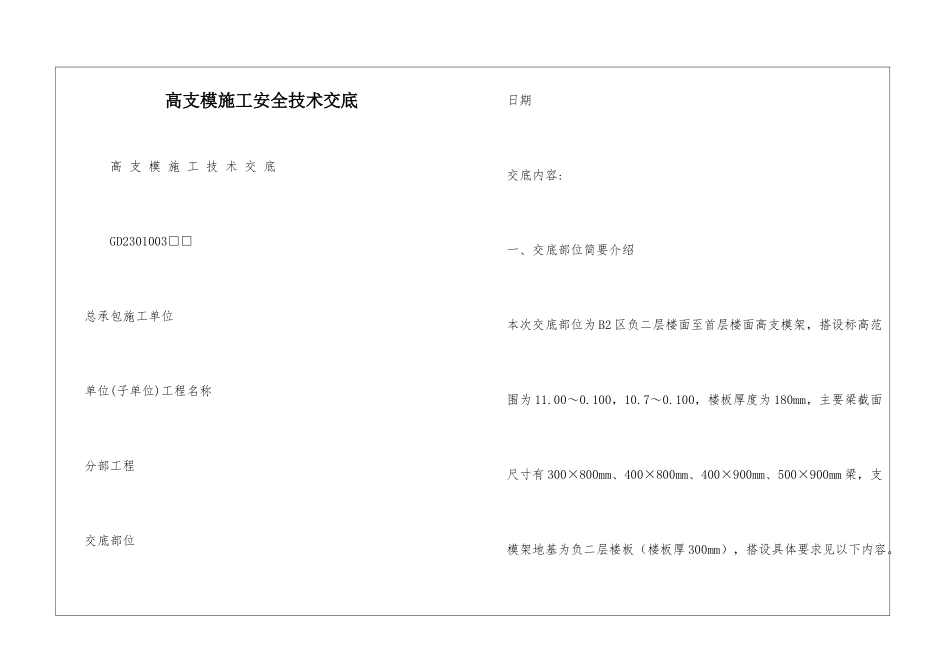

高支模施工安全技术交底_第1页
1/10
高支模施工安全技术交底_第2页
2/10

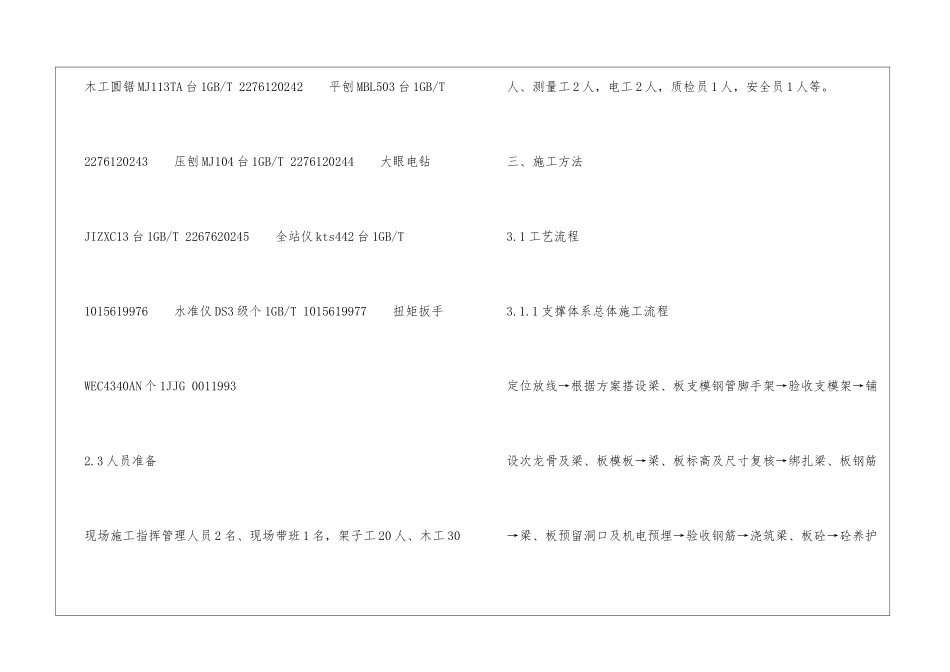

高支模施工安全技术交底_第3页
3/10
高支模施工安全技术交底 高 支 模 施 工 技 术 交 底 GD2301003□□ 总承包施工单位单位(子单位)工程名称分部工程交底部位日期交底内容: 一、交底部位简要介绍 本次交底部位为 B2 区负二层楼面至首层楼面高支模架,搭设标高范围为 11.00~0.100,10.7~0.100,楼板厚度为 180mm,主要梁截面尺寸有 300×800mm、400×800mm、400×900mm、500×900mm 梁,支模架地基为负二层楼板(楼板厚 300mm),搭设具体要求见以下内容。 二、施工准备 2.1 作业条件 1、临边做好防护,防止高空坠落,各种带电的施工机械和周转闸箱,必须做好防护,防止发生漏电事故。 2、施工区域内地面处应平整、无积水,地上、地下障碍物清除和处理完毕。 2.2 主要材料及机具设备 2.2.1 主要材料 构件材质规格备注立杆、水平杆Q235Bφ48×3.0 扣件 Q235B 直角、旋转、直接 面板木胶合板1830×915×16mm1830×915×17.5mm 木方木材 42×92×2000~4000mm2 米~4 米可调螺杆(顶托)Q235B 钢材 φ36 对拉螺栓 Q235B钢材 M14 2.2.2 主要机具设备 序号机械设备名称型号单位数量技术指标 1 木工圆锯 MJ113TA 台 1GB/T 2276120242 平刨 MBL503 台 1GB/T 2276120243 压刨 MJ104 台 1GB/T 2276120244 大眼电钻JIZXC13 台 1GB/T 2267620245 全站仪 kts442 台 1GB/T 1015619976 水准仪 DS3 级个 1GB/T 1015619977 扭矩扳手WEC4340AN 个 1JJG 0011993 2.3 人员准备 现场施工指挥管理人员 2 名、现场带班 1 名,架子工 20 人、木工 30人、测量工 2 人,电工 2 人,质检员 1 人,安全员 1 人等。 三、施工方法 3.1 工艺流程 3.1.1 支撑体系总体施工流程 定位放线→根据方案搭设梁、板支模钢管脚手架→验收支模架→铺设次龙骨及梁、板模板→梁、板标高及尺寸复核→绑扎梁、板钢筋→梁、板预留洞口及机电预埋→验收钢筋→浇筑梁、板砼→砼养护→达到设计强度(龄期)后,拆除梁、板模板及支模架体。 3.1.2 梁支撑体系施工流程 弹梁轴线并复核→搭支模架→调整托梁→摆主梁→安放梁底模并固定→梁底起拱(按方案)→梁筋绑扎(请注意梁的中部箍筋应根据起拱高度相应的缩短竖向长度)→安装侧模→侧模拉线支撑(梁高加对拉螺栓)→复核梁模尺寸、标高、位置→与相邻模板连接。 3.1.3 满堂支撑体系搭设施工流程 放置纵向扫地杆→设置立杆→第一步纵向水平杆→横向扫地杆→第一步横向水...
