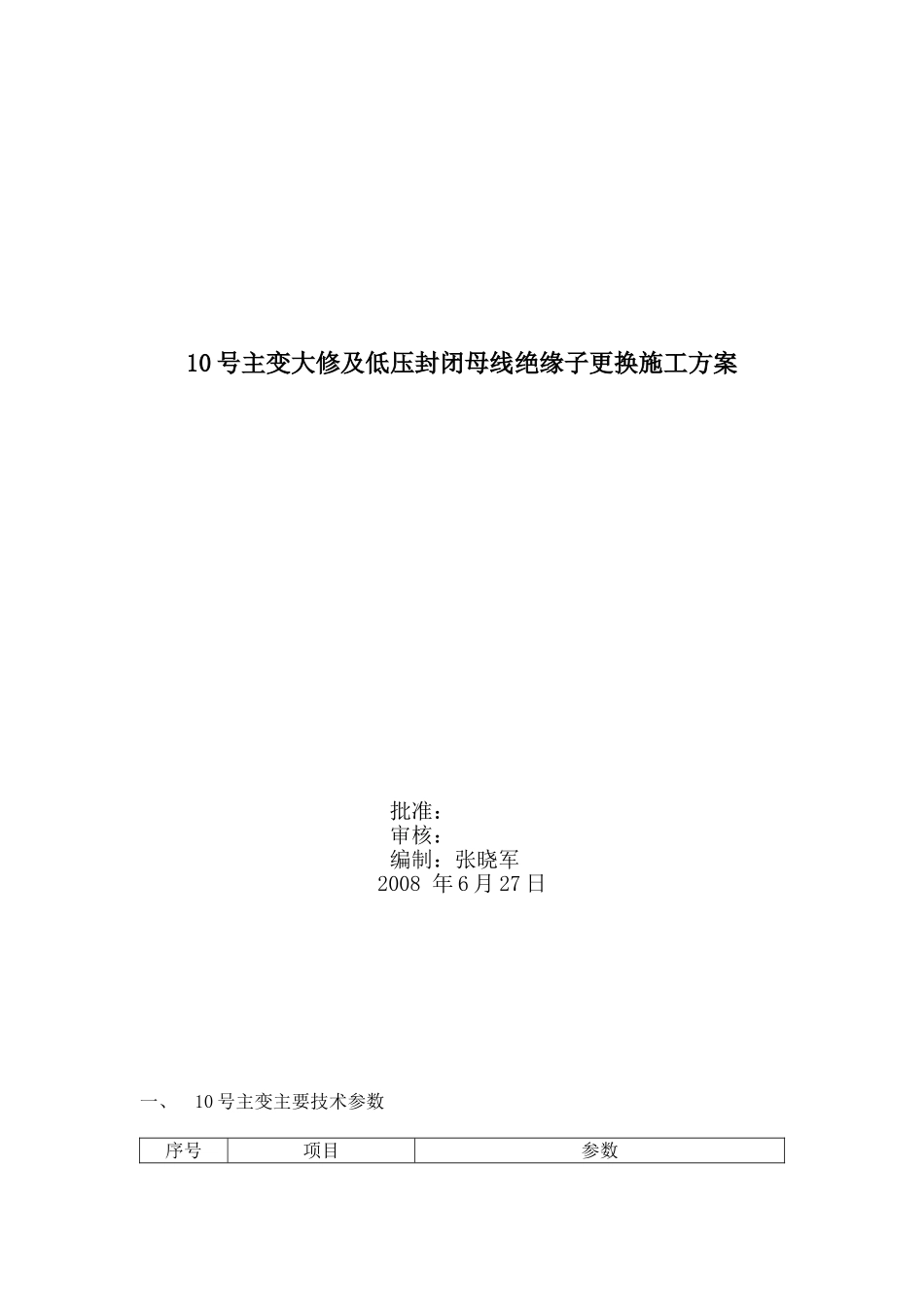

10号主变大修及低压封闭母线绝缘子更换施工方案

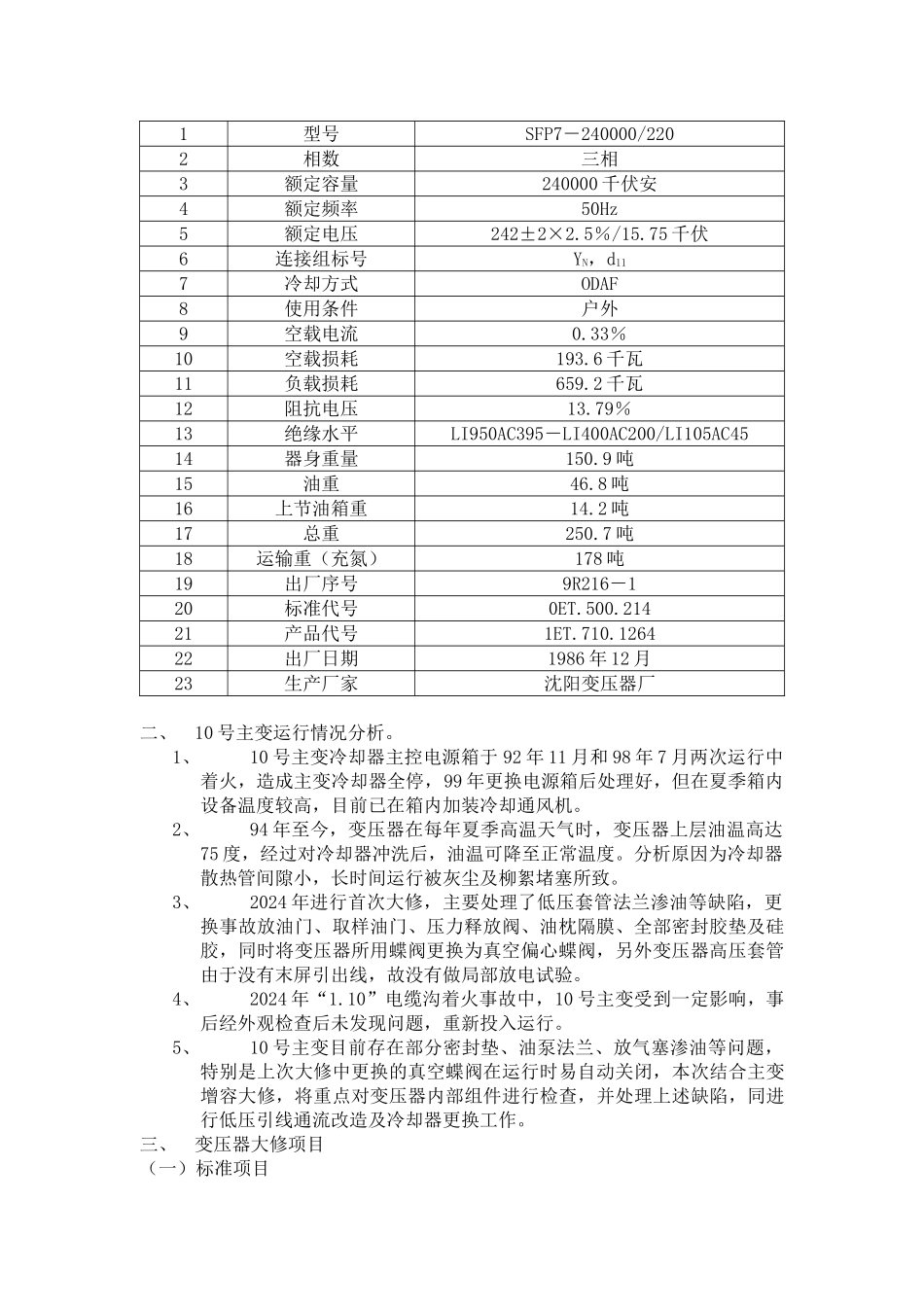

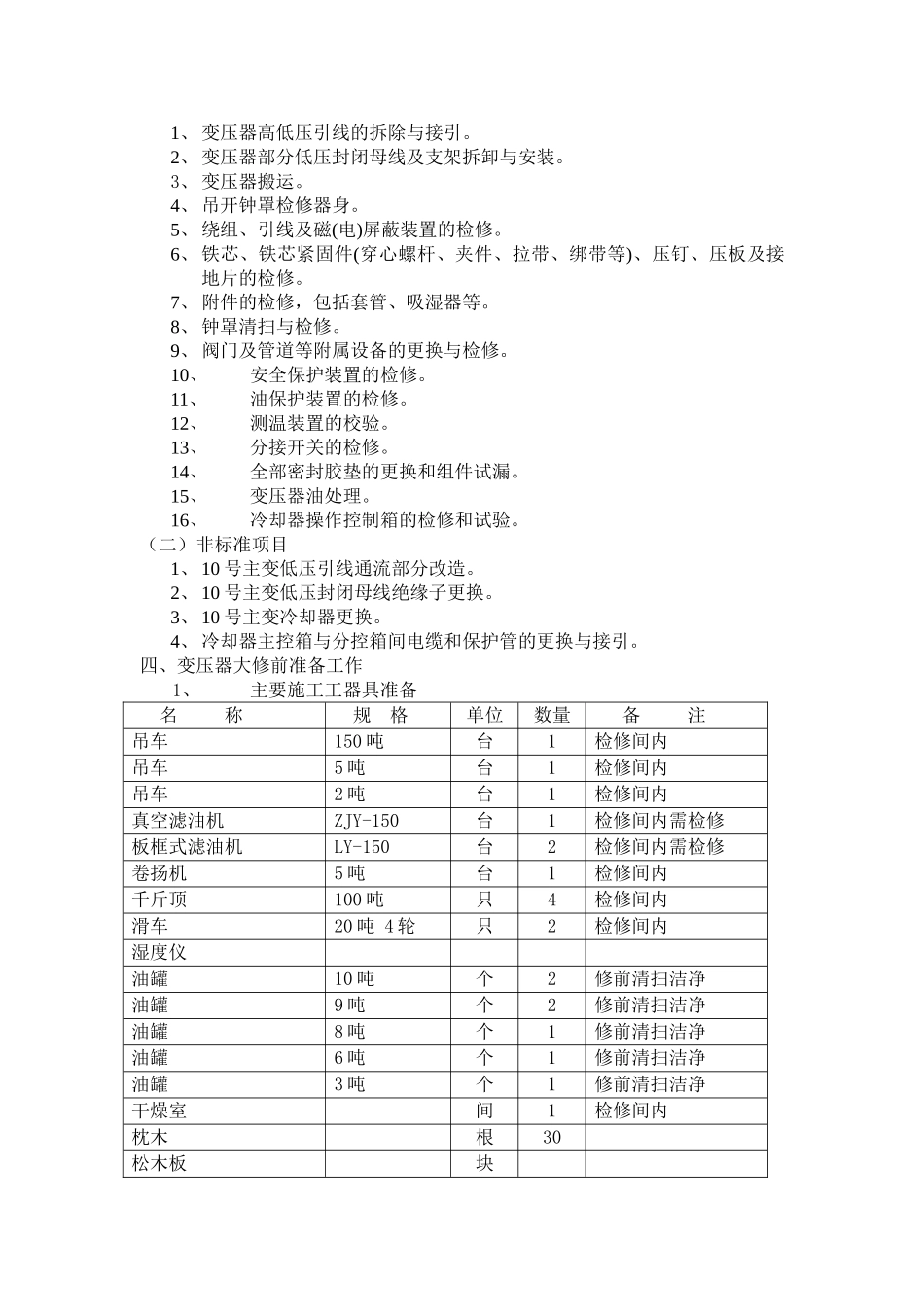

10 号主变大修及低压封闭母线绝缘子更换施工方案批准：审核：编制：张晓军2008 年 6 月 27 日一、10 号主变主要技术参数序号项目参数1型号SFP7－240000/2202相数三相3额定容量240000 千伏安4额定频率50Hz5额定电压242±2×2.5％/15.75 千伏6连接组标号YN，d117冷却方式ODAF8使用条件户外9空载电流0.33％10空载损耗193.6 千瓦11负载损耗659.2 千瓦12阻抗电压13.79％13绝缘水平LI950AC395－LI400AC200/LI105AC4514器身重量150.9 吨15油重46.8 吨16上节油箱重14.2 吨17总重250.7 吨18运输重（充氮）178 吨19出厂序号9R216－120标准代号0ET.500.21421产品代号1ET.710.126422出厂日期1986 年 12 月23生产厂家沈阳变压器厂二、10 号主变运行情况分析。1、10 号主变冷却器主控电源箱于 92 年 11 月和 98 年 7 月两次运行中着火，造成主变冷却器全停，99 年更换电源箱后处理好，但在夏季箱内设备温度较高，目前已在箱内加装冷却通风机。2、94 年至今，变压器在每年夏季高温天气时，变压器上层油温高达75 度，经过对冷却器冲洗后，油温可降至正常温度。分析原因为冷却器散热管间隙小，长时间运行被灰尘及柳絮堵塞所致。3、2024 年进行首次大修，主要处理了低压套管法兰渗油等缺陷，更换事故放油门、取样油门、压力释放阀、油枕隔膜、全部密封胶垫及硅胶，同时将变压器所用蝶阀更换为真空偏心蝶阀，另外变压器高压套管由于没有末屏引出线，故没有做局部放电试验。4、2024 年“1.10”电缆沟着火事故中，10 号主变受到一定影响，事后经外观检查后未发现问题，重新投入运行。5、10 号主变目前存在部分密封垫、油泵法兰、放气塞渗油等问题，特别是上次大修中更换的真空蝶阀在运行时易自动关闭，本次结合主变增容大修，将重点对变压器内部组件进行检查，并处理上述缺陷，同进行低压引线通流改造及冷却器更换工作。三、变压器大修项目（一）标准项目1、 变压器高低压引线的拆除与接引。2、 变压器部分低压封闭母线及支架拆卸与安装。3、 变压器搬运。4、 吊开钟罩检修器身。5、 绕组、引线及磁(电)屏蔽装置的检修。6、 铁芯、铁芯紧固件(穿心螺杆、夹件、拉带、绑带等)、压钉、压板及接地片的检修。7、 附件的检修，包括套管、吸湿器等。8、 钟罩清扫与检修。9、 阀门及管道等附属设备的更换与检修。10、安全保护装置的检修。11、油保护装置的检修。12、测温装置的校验。13、分接开关的检修。14、全部密封胶垫的更换...
