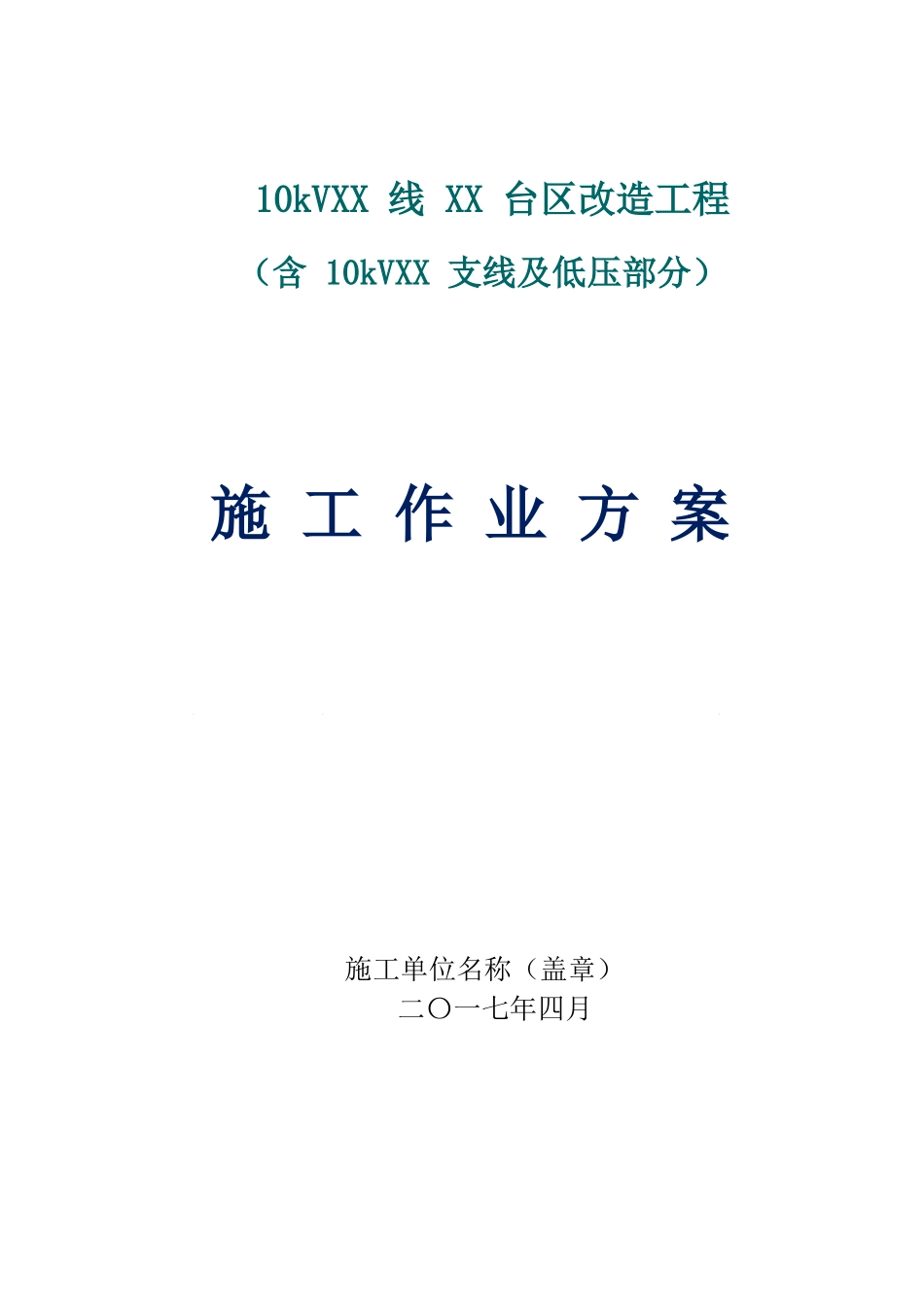

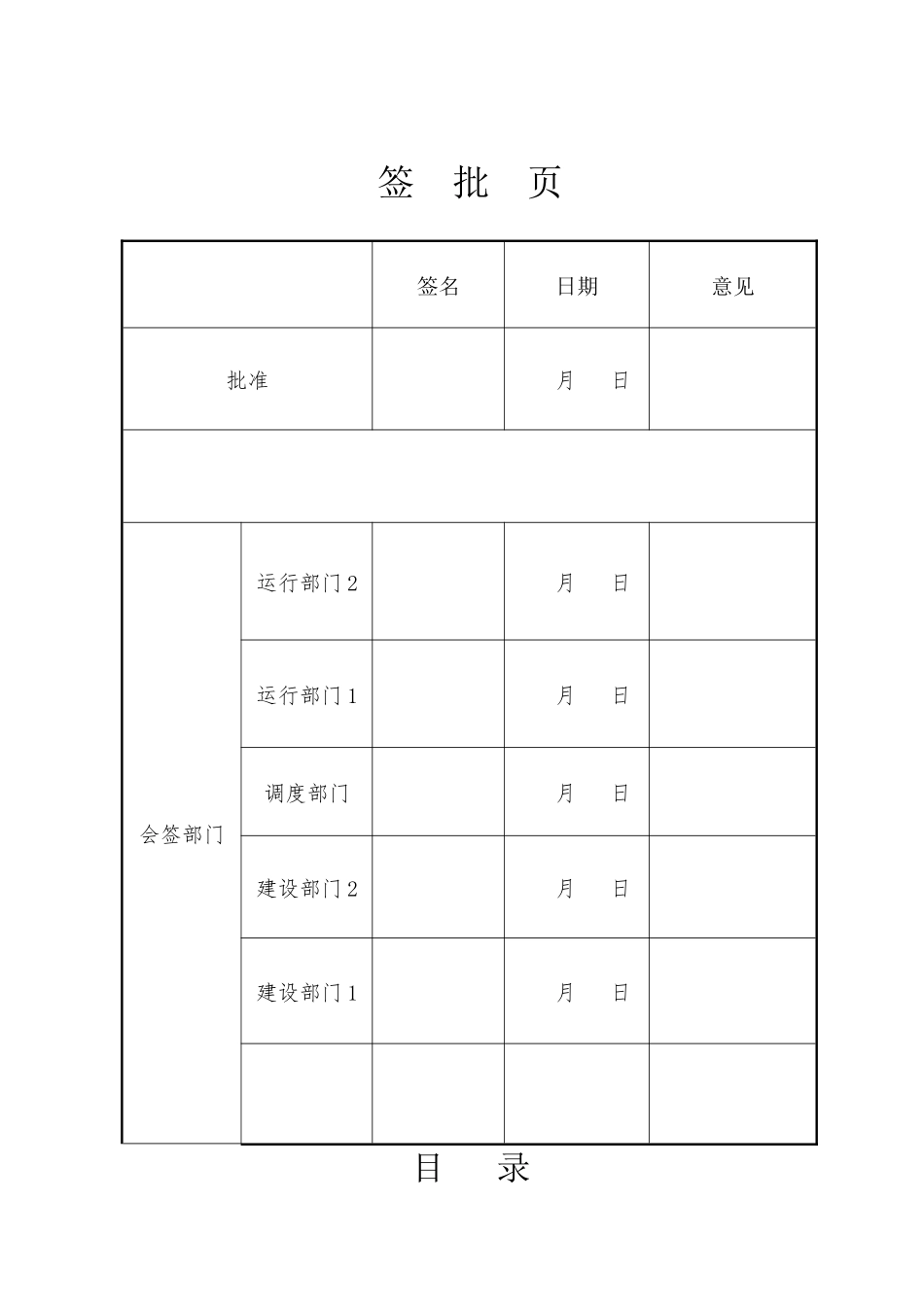

10kVXX 线 XX 台区改造工程（含 10kVXX 支线及低压部分）施 工 作 业 方 案施工单位名称（盖章）二〇一七年四月签 署 页签名日期意见业主项目部批 准 月 日审 核 月 日监理公司批 准 月 日审 核 月 日施工单位批 准 月 日校 核 月 日编 制 月 日签 批 页签名日期意见批准 月 日会签部门运行部门 2 月 日运行部门 1 月 日调度部门 月 日建设部门 2 月 日建设部门 1 月 日目 录第一部分 工程概况及工作量清单1.1 工程简介1.2 工作量清单1.3 现场勘察及施工平面示意图第二部分 组织措施2.1 工程组织情况2.2现场施工组织第三部分 技术措施3.1 施工工器具准备3.2安全工器具准备3.3现场施工车辆准备3.4施工基本条件3.5工作流程3.6 质量控制措施3.7不停电施工计划3.8停电期间工作安排3.9涉及停电线路或设备第四部分 施工安全措施及注意事项4.1 通用安全措施4.2专用安全措施4.3应急处置措施4.4其他补充安全措施第一部分工程概况及工作量清单1.1 工程简介**台区投运于 2001 年，位于 XX 县 XX 镇 XX（具体地点），该台区配变 100kVA，客户 126 户，导线型号为 LGJ-35，迎峰度夏期间配变出现重过载，低压线路常常超负荷烧断，电杆为 8m 锥形水泥杆，存在部分电杆裂纹，导线多处接头和断股等安全隐患，需对该台区进行改造。拆除原 LGJ-35 导线，改造 10kV**支线导线型号为 JKLYJ-10-70，电杆为 12m 杆，更换配变 200KVA，低压线路改造后导线型号为 JKLYJ-1-120，电缆为 YJV22-1-4*120，电杆为 10m 杆，能有效消除安全隐患，提高供电的可靠性。1.2 工作量清单 1.2.1 新建部分 序号材料名称工作内容规格型号数量1.2.2 改造部分序号材料名称工作内容规格型号数量1电杆10kVXX 支线#01 杆-#15 杆杆洞开挖、运杆及立杆190/12m15 根2导线10kVXX 支线#01 杆-#15 杆安装金具、铁附件及架设导线JKLYJ-10-2400.78km3配变更换变压器S11-200kVA1 台4电缆更换电缆YJV22-4*1200.3km5电杆0.4kVXX 线#01 杆-#10 杆安装金具、铁附件及假设导线JKLYJ-1-1200.54km6导线0.4kVXX 支线#01 杆-#10 杆杆洞开190/10m10 根挖、运杆及立杆1.2.3 拆旧部分序号材料名称工作内容规格型号数量1电杆10kVXX 线#01 杆-#015 杆电杆拆除150/10m15 根2导线10kVXX 线#01 杆-#015 杆金具、铁附件及导线拆除工LGJ-350.78km3配变变压器拆除S11-100kVA1 台4电缆电缆拆除YJV22-1-4*...
