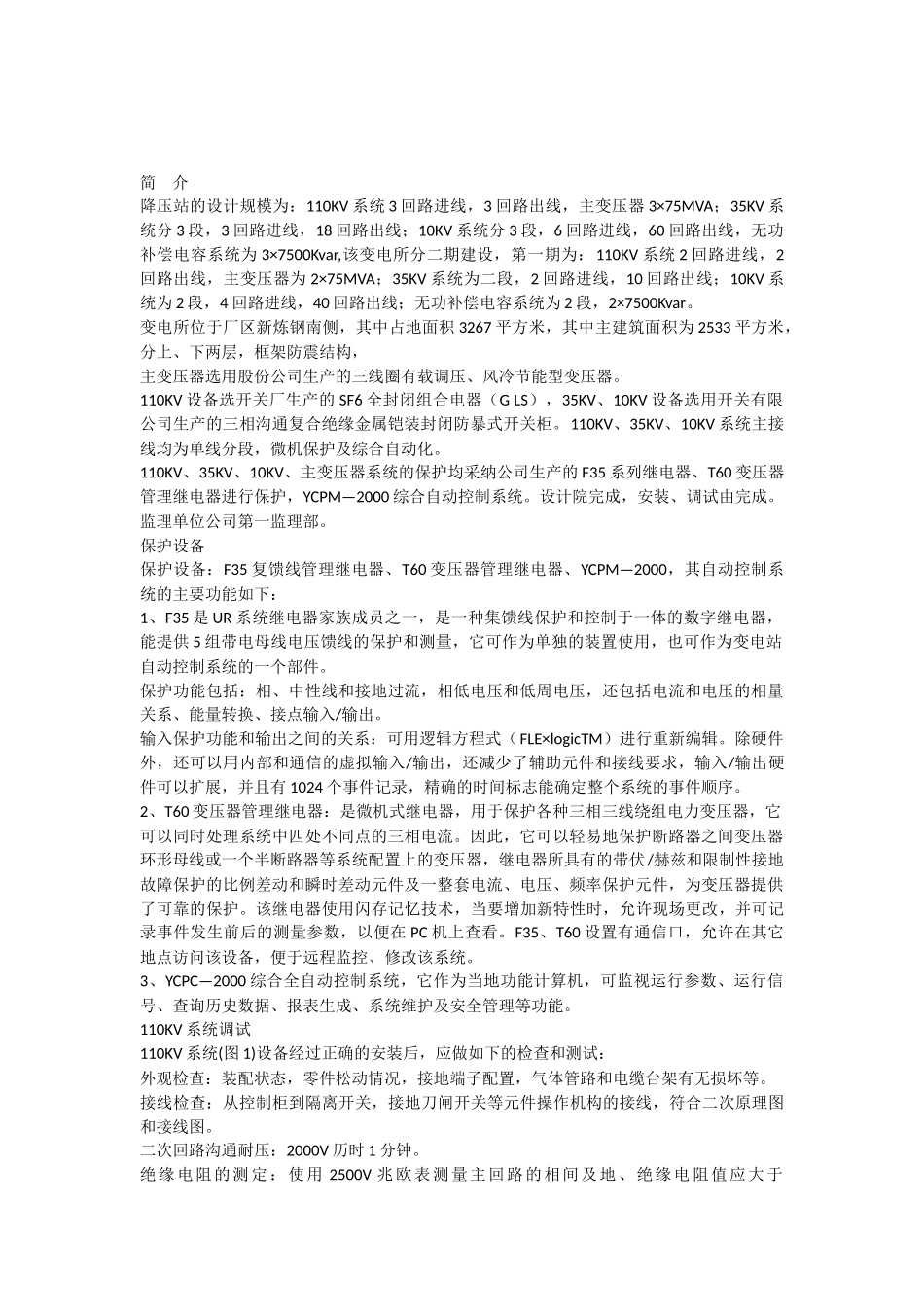

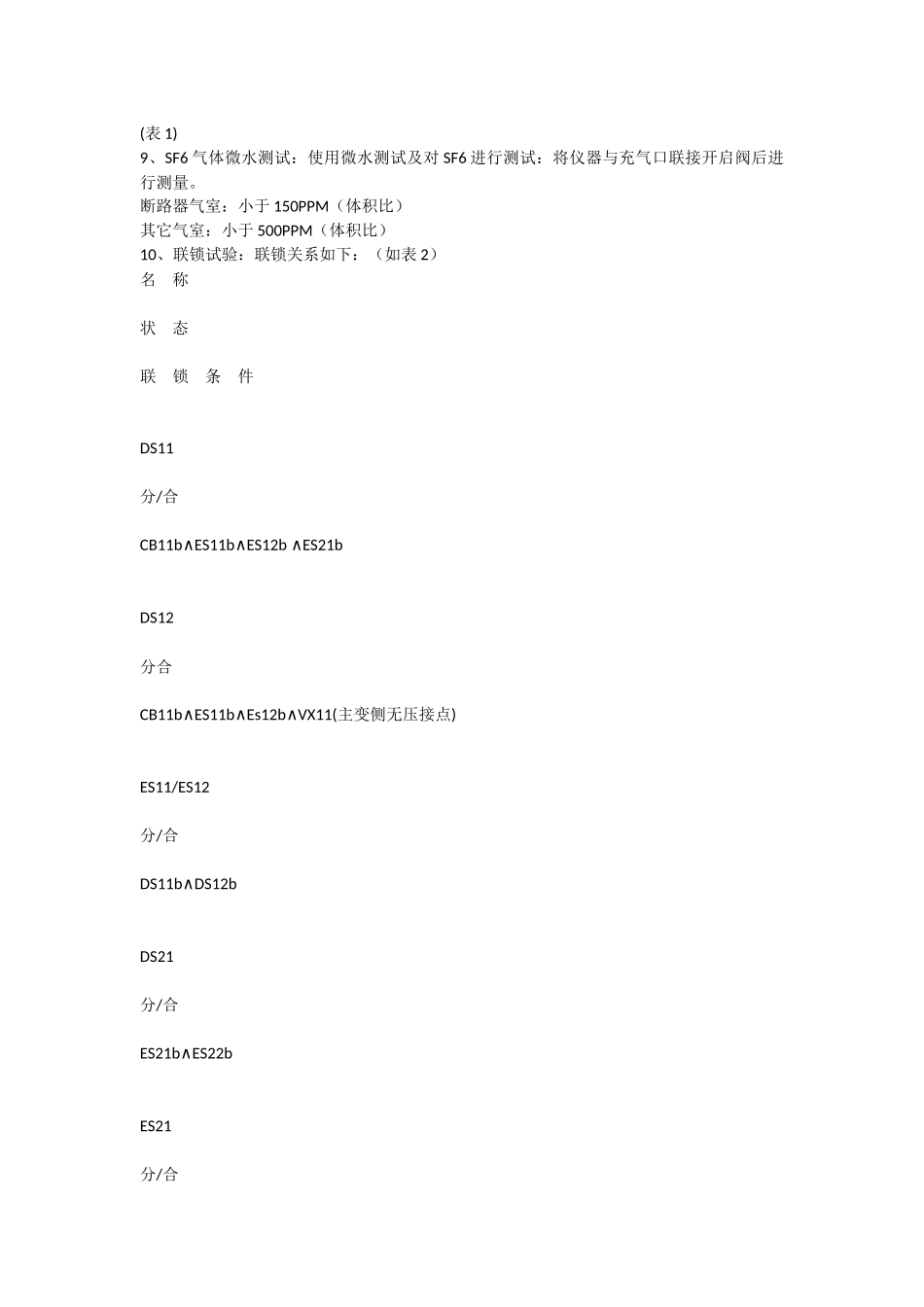

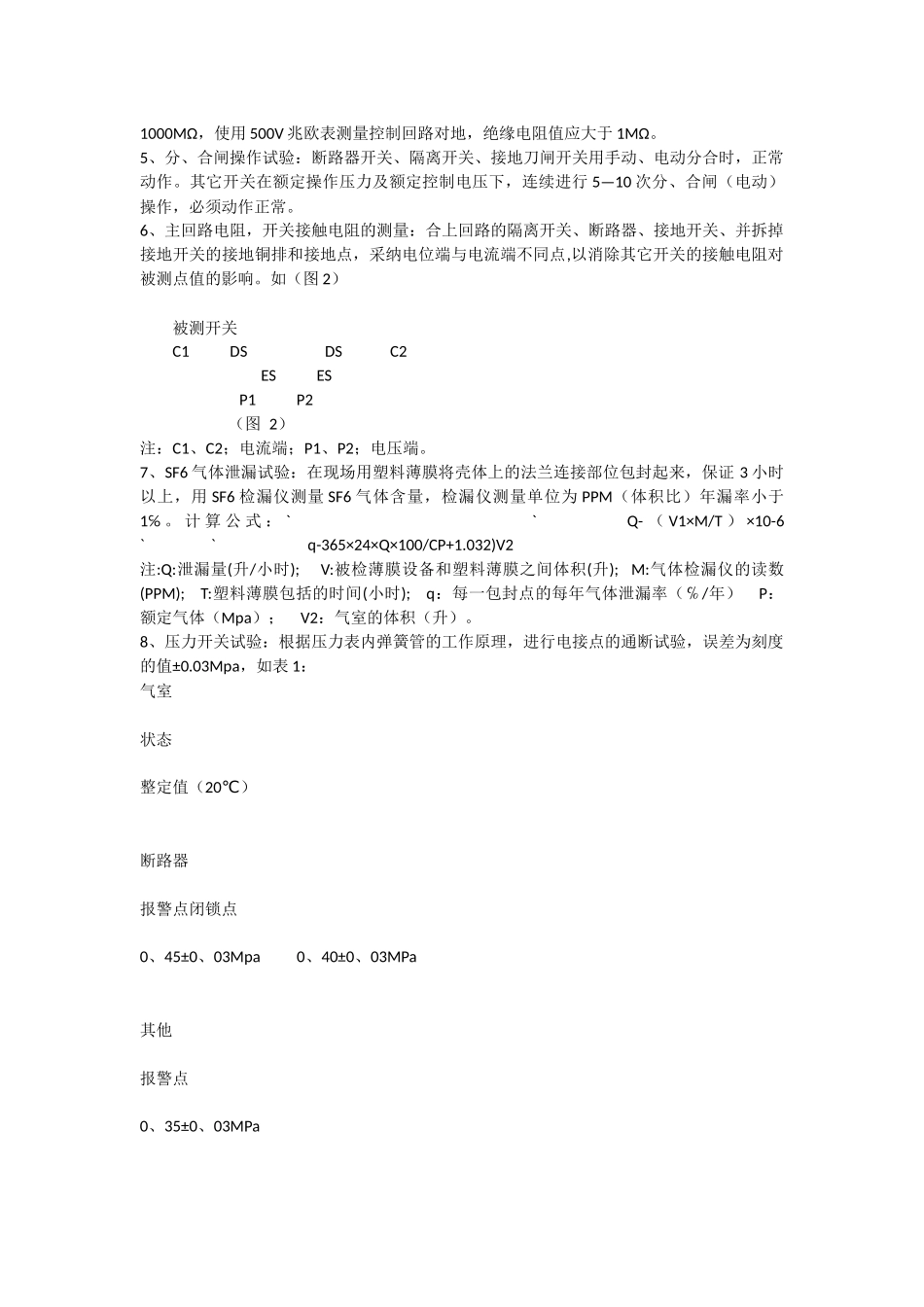

简 介降压站的设计规模为：110KV 系统 3 回路进线，3 回路出线，主变压器 3×75MVA；35KV 系统分 3 段，3 回路进线，18 回路出线；10KV 系统分 3 段，6 回路进线，60 回路出线，无功补偿电容系统为 3×7500Kvar,该变电所分二期建设，第一期为：110KV 系统 2 回路进线，2回路出线，主变压器为 2×75MVA；35KV 系统为二段，2 回路进线，10 回路出线；10KV 系统为 2 段，4 回路进线，40 回路出线；无功补偿电容系统为 2 段，2×7500Kvar。变电所位于厂区新炼钢南侧，其中占地面积 3267 平方米，其中主建筑面积为 2533 平方米，分上、下两层，框架防震结构，主变压器选用股份公司生产的三线圈有载调压、风冷节能型变压器。110KV 设备选开关厂生产的 SF6 全封闭组合电器（G LS），35KV、10KV 设备选用开关有限公司生产的三相沟通复合绝缘金属铠装封闭防暴式开关柜。110KV、35KV、10KV 系统主接线均为单线分段，微机保护及综合自动化。110KV、35KV、10KV、主变压器系统的保护均采纳公司生产的 F35 系列继电器、T60 变压器管理继电器进行保护，YCPM—2000 综合自动控制系统。设计院完成，安装、调试由完成。监理单位公司第一监理部。保护设备保护设备：F35 复馈线管理继电器、T60 变压器管理继电器、YCPM—2000，其自动控制系统的主要功能如下：1、F35 是 UR 系统继电器家族成员之一，是一种集馈线保护和控制于一体的数字继电器，能提供 5 组带电母线电压馈线的保护和测量，它可作为单独的装置使用，也可作为变电站自动控制系统的一个部件。保护功能包括：相、中性线和接地过流，相低电压和低周电压，还包括电流和电压的相量关系、能量转换、接点输入/输出。输入保护功能和输出之间的关系：可用逻辑方程式（FLE×logicTM）进行重新编辑。除硬件外，还可以用内部和通信的虚拟输入/输出，还减少了辅助元件和接线要求，输入/输出硬件可以扩展，并且有 1024 个事件记录，精确的时间标志能确定整个系统的事件顺序。2、T60 变压器管理继电器：是微机式继电器，用于保护各种三相三线绕组电力变压器，它可以同时处理系统中四处不同点的三相电流。因此，它可以轻易地保护断路器之间变压器环形母线或一个半断路器等系统配置上的变压器，继电器所具有的带伏/赫兹和限制性接地故障保护的比例差动和瞬时差动元件及一整套电流、电压、频率保护元件，为变压器提供了可靠的保护。该继电器使用闪存记忆技术，当要增...
