2024年两路寸滩保税港区空港生活配套区市政基础设施项目(二标段)桥梁施工图设计说明VIP专享

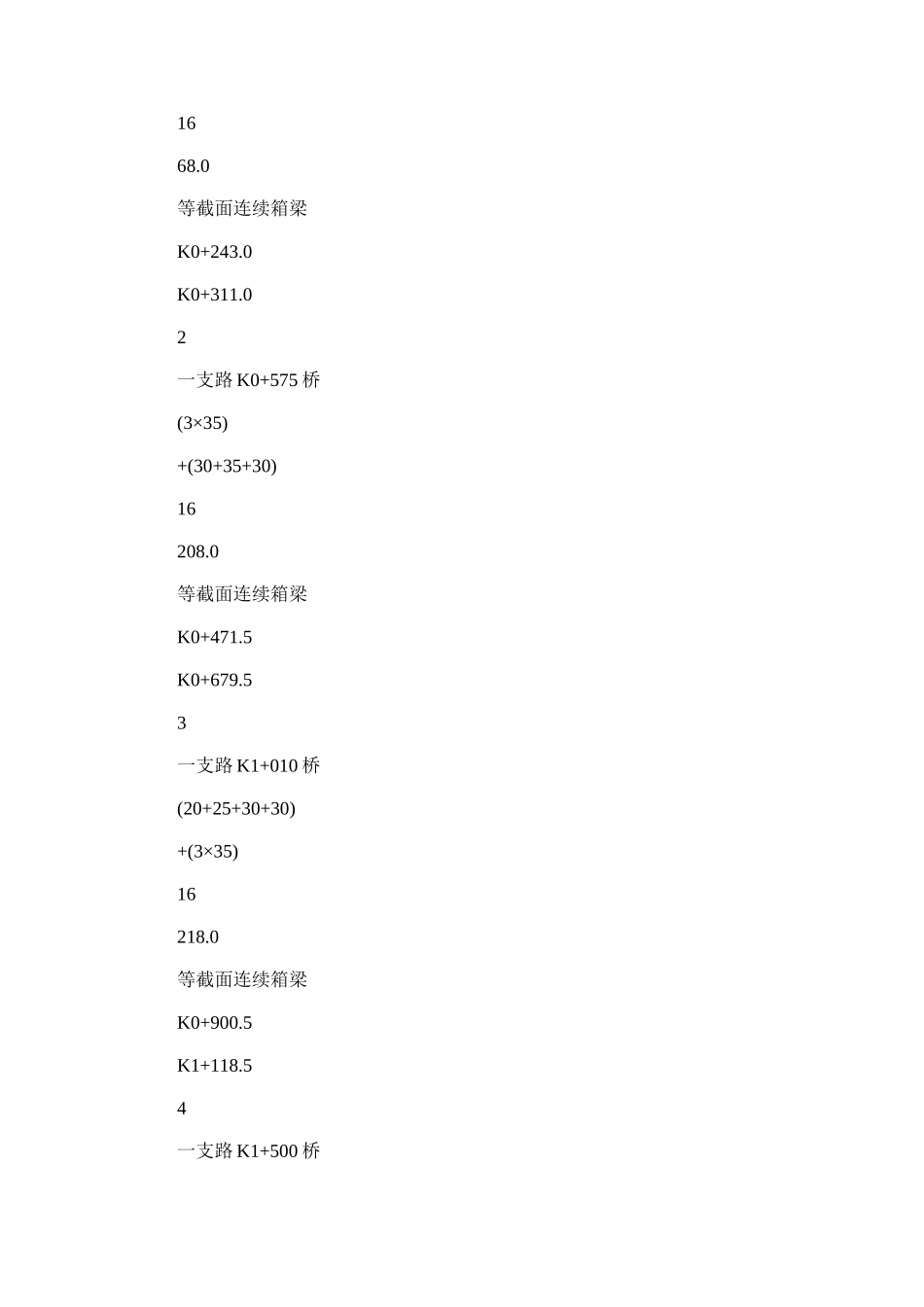

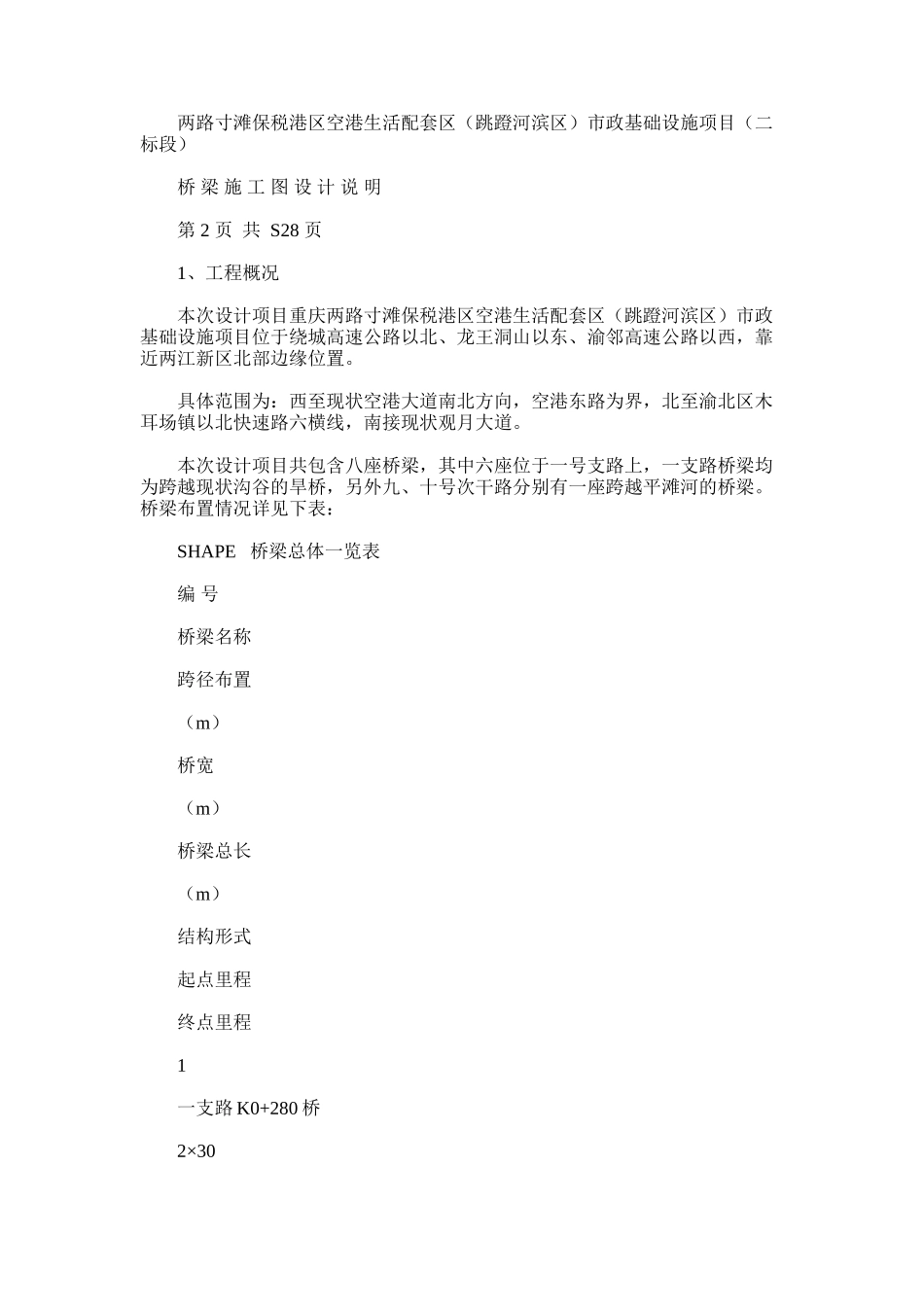

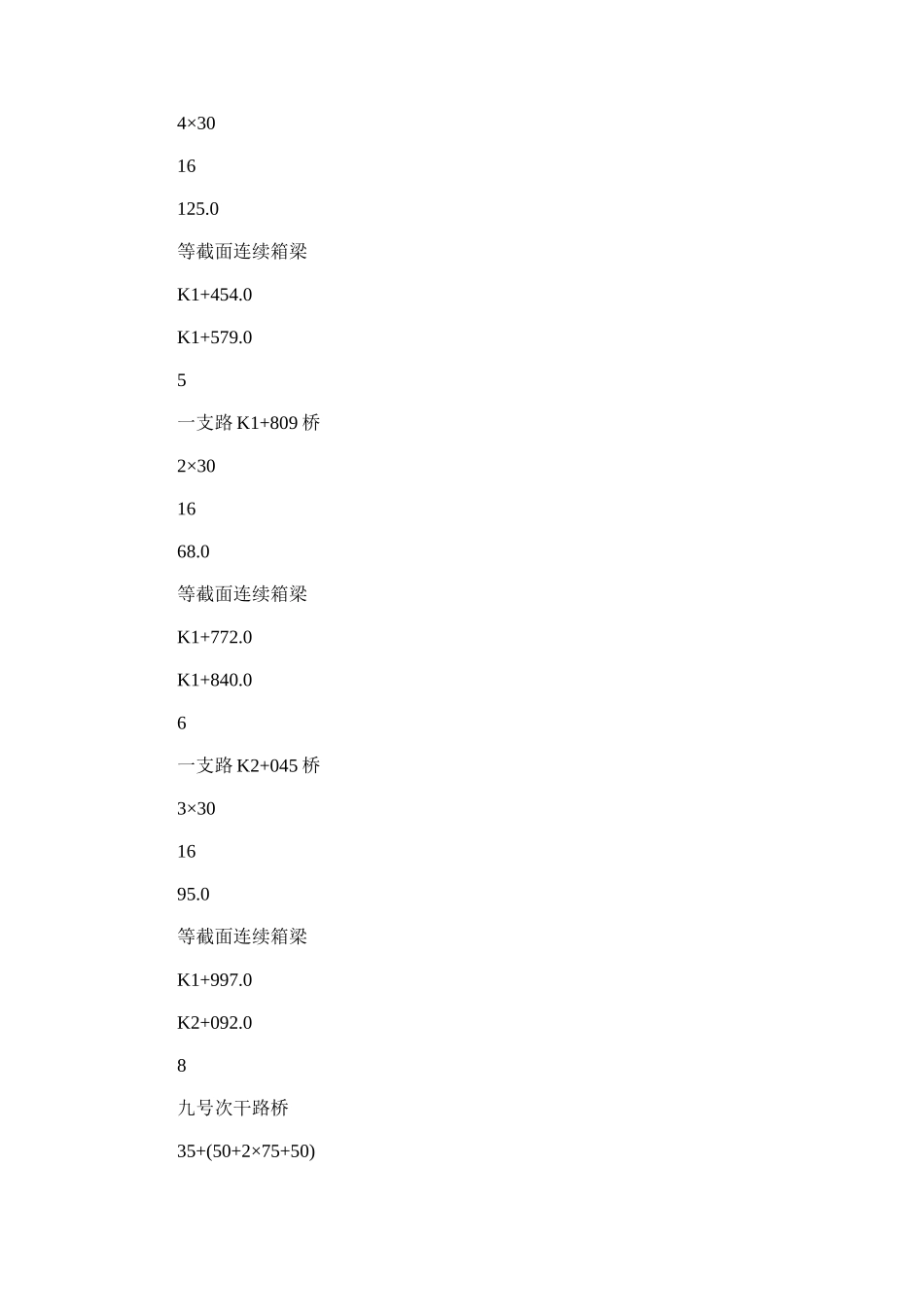

两路寸滩保税港区空港生活配套区（跳蹬河滨区）市政基础设施项目（二标段） 桥 梁 施 工 图 设 计 说 明 第 2 页 共 S28 页 1、工程概况 本次设计项目重庆两路寸滩保税港区空港生活配套区（跳蹬河滨区）市政基础设施项目位于绕城高速公路以北、龙王洞山以东、渝邻高速公路以西，靠近两江新区北部边缘位置。 具体范围为：西至现状空港大道南北方向，空港东路为界，北至渝北区木耳场镇以北快速路六横线，南接现状观月大道。 本次设计项目共包含八座桥梁，其中六座位于一号支路上，一支路桥梁均为跨越现状沟谷的旱桥，另外九、十号次干路分别有一座跨越平滩河的桥梁。桥梁布置情况详见下表： SHAPE 桥梁总体一览表 编 号 桥梁名称 跨径布置 （m） 桥宽 （m） 桥梁总长 （m） 结构形式 起点里程 终点里程 1 一支路 K0+280 桥 2×30 16 68.0 等截面连续箱梁 K0+243.0 K0+311.0 2 一支路 K0+575 桥 (3×35) +(30+35+30) 16 208.0 等截面连续箱梁 K0+471.5 K0+679.5 3 一支路 K1+010 桥 (20+25+30+30) +(3×35) 16 218.0 等截面连续箱梁 K0+900.5 K1+118.5 4 一支路 K1+500 桥 4×30 16 125.0 等截面连续箱梁 K1+454.0 K1+579.0 5 一支路 K1+809 桥 2×30 16 68.0 等截面连续箱梁 K1+772.0 K1+840.0 6 一支路 K2+045 桥 3×30 16 95.0 等截面连续箱梁 K1+997.0 K2+092.0 8 九号次干路桥 35+(50+2×75+50) 26 298.0 变高截面连续梁 K0+159.5 K0+457.5 9 十号次干路桥 10+60+10 26 97.0 预应力混凝土拱桥 K0+292.0 K0+389.0 根据标段划分情况，本标段设计出图为一支路 K1+500 桥、一支路 K1+809桥、一支路 K2+045 桥和九号次干路桥梁。 2、上阶段意见执行情况 1.补充对上阶段设计批复意见的执行情况说明。 回复：方案阶段无桥梁专业意见。 2.补充结构抗震设计。 回复：同意专家意见，补充相关内容。 3.补充桥梁结构体系、约束体系构造图。 回复：同意专家意见，补充桥梁支座布置图。 4.补充施工方案及组织计划。 回复：同意专家意见，说明中补充施工方案。 5.桥梁比选方案中，组合桥梁不宜用于小半径弯桥、变宽桥，建议修改。 回复：小箱梁采纳调整翼缘宽度、扇形拼梁等方式能实现弯桥设计，故维持原比选方案设计。 6.K1+500 桥为小半径弯桥，建议优化跨径布置，补充计算书。 回复：根据轨道部门意见，本桥下部桩基需...
