2024年临时用电施工方案。

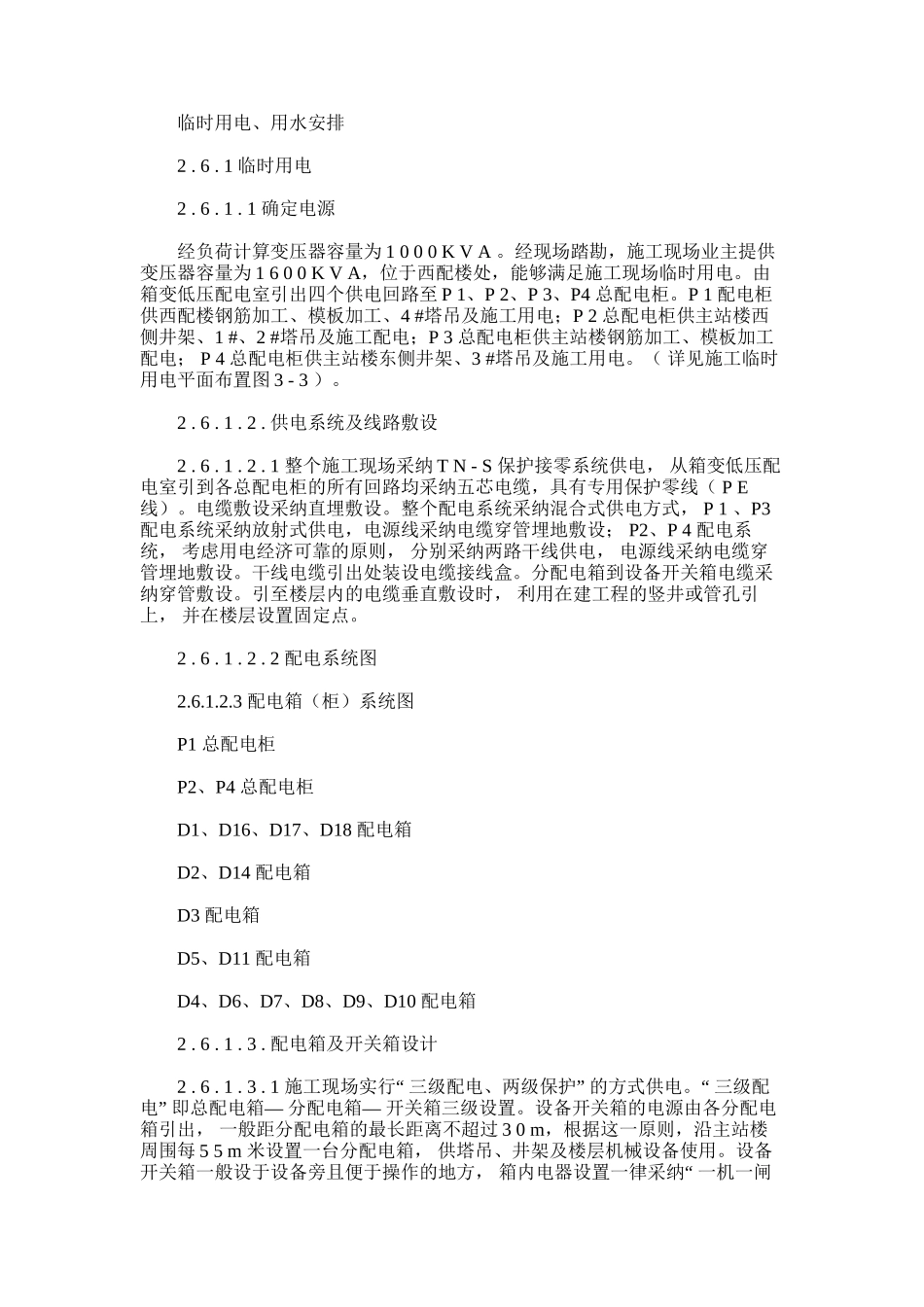

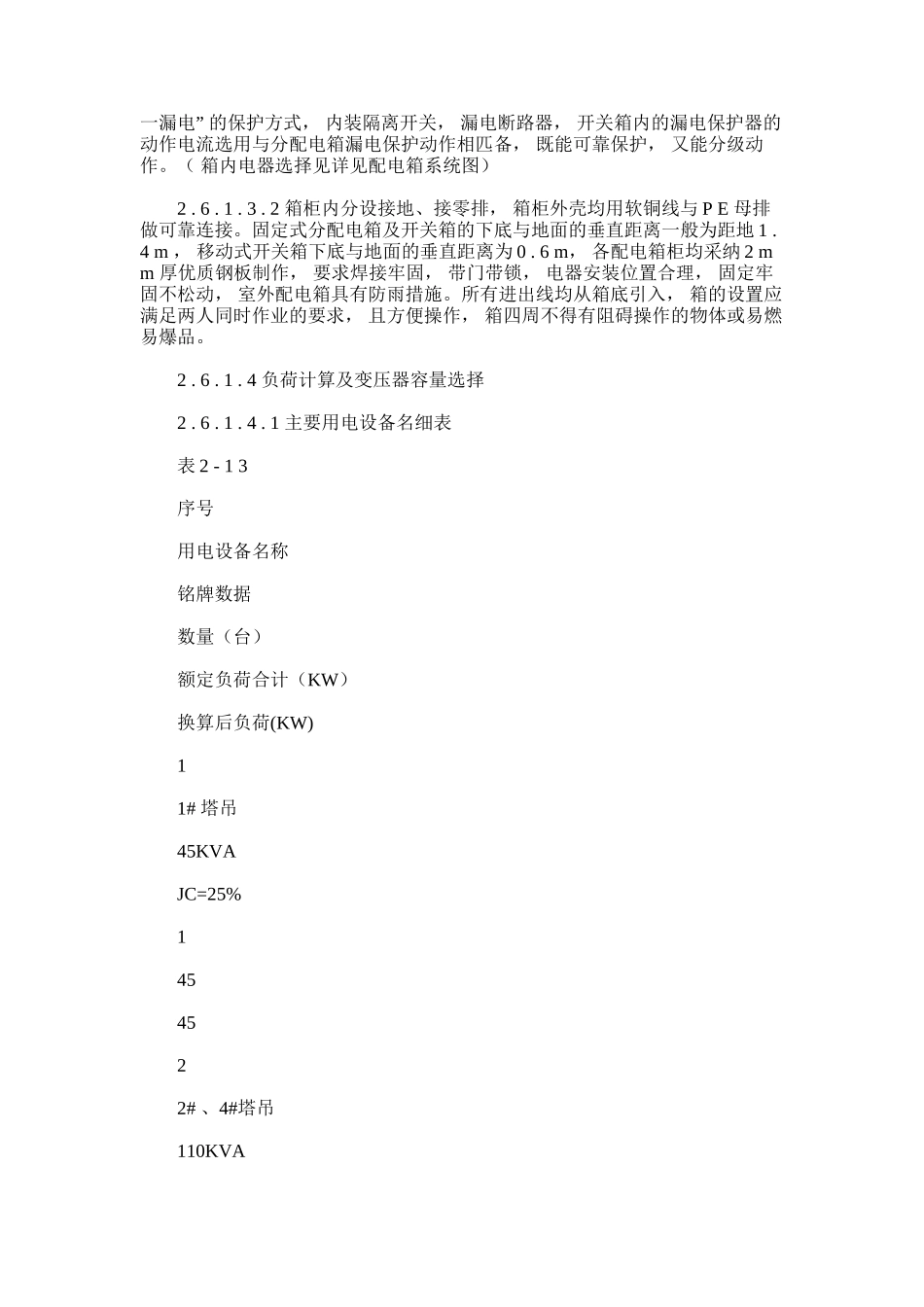

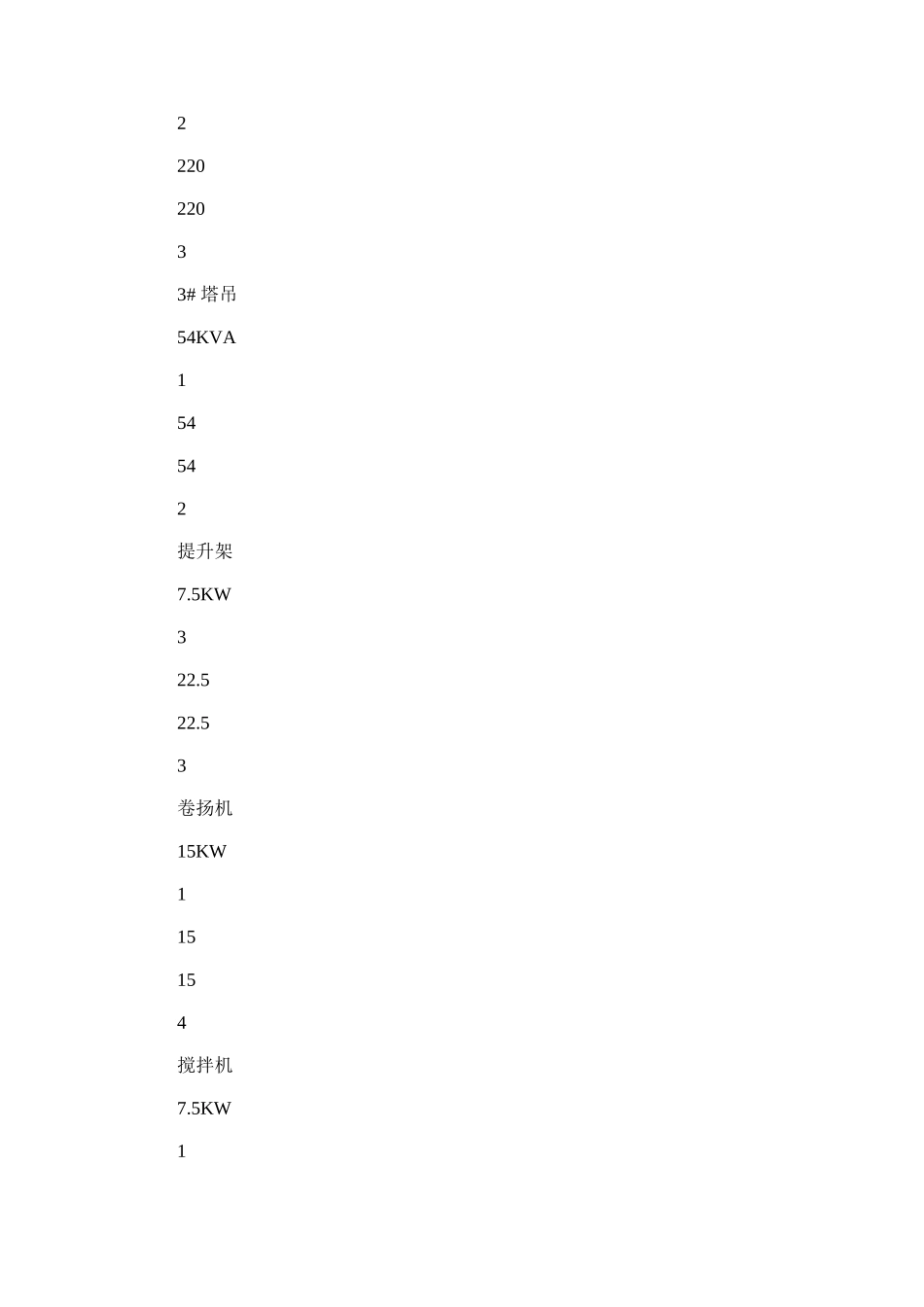

临时用电、用水安排 2 . 6 . 1 临时用电 2 . 6 . 1 . 1 确定电源 经负荷计算变压器容量为 1 0 0 0 K V A 。经现场踏勘，施工现场业主提供变压器容量为 1 6 0 0 K V A，位于西配楼处，能够满足施工现场临时用电。由箱变低压配电室引出四个供电回路至 P 1、P 2、P 3、P4 总配电柜。P 1 配电柜供西配楼钢筋加工、模板加工、4 #塔吊及施工用电；P 2 总配电柜供主站楼西侧井架、1 #、2 #塔吊及施工配电；P 3 总配电柜供主站楼钢筋加工、模板加工 配电； P 4 总配电柜供主站楼东侧井架、3 # 塔吊及施工用电。（ 详见施工临时用电平面布置图 3 - 3 ）。 2 . 6 . 1 . 2 . 供电系统及线路敷设 2 . 6 . 1 . 2 . 1 整个施工现场采纳 T N - S 保护接零系统供电， 从箱变低压配 电室引到各总配电柜的所有回路均采纳五芯电缆，具有专用保护零线（ P E 线）。电缆敷设采纳直埋敷设。整个配电系统采纳混合式供电方式， P 1 、P3 配电系统采纳放射式供电，电源线采纳电缆穿管埋地敷设； P2、P 4 配电系 统， 考虑用电经济可靠的原则， 分别采纳两路干线供电， 电源线采纳电缆穿管埋地敷设。干线电缆引出处装设电缆接线盒。分配电箱到设备开关箱电缆采 纳穿管敷设。引至楼层内的电缆垂直敷设时， 利用在建工程的竖井或管孔引 上， 并在楼层设置固定点。 2 . 6 . 1 . 2 . 2 配电系统图 2.6.1.2.3 配电箱（柜）系统图 P1 总配电柜 P2、P4 总配电柜 D1、D16、D17、D18 配电箱 D2、D14 配电箱 D3 配电箱 D5、D11 配电箱 D4、D6、D7、D8、D9、D10 配电箱 2 . 6 . 1 . 3 . 配电箱及开关箱设计 2 . 6 . 1 . 3 . 1 “ ” “ 施工现场实行 三级配电、两级保护 的方式供电。 三级配” — — 电 即总配电箱分配电箱开关箱三级设置。设备开关箱的电源由各分配电 箱引出， 一般距分配电箱的最长距离不超过 3 0 m，根据这一原则，沿主站楼周围每 5 5 m 米设置一台分配电箱， 供塔吊、井架及楼层机械设备使用。设备 “ 开关箱一般设于设备旁且便于操作的地方， 箱内电器设置一律采纳 一机一闸” 一漏电 的保护方式， 内装隔离开关， 漏电断路器， 开关箱内的漏电保护器的 动作电流选用与分配电箱漏电保护动作相匹备， 既能可靠保护， 又能分级动 作。（ 箱内电器选择见详见配电箱系统图） 2...
