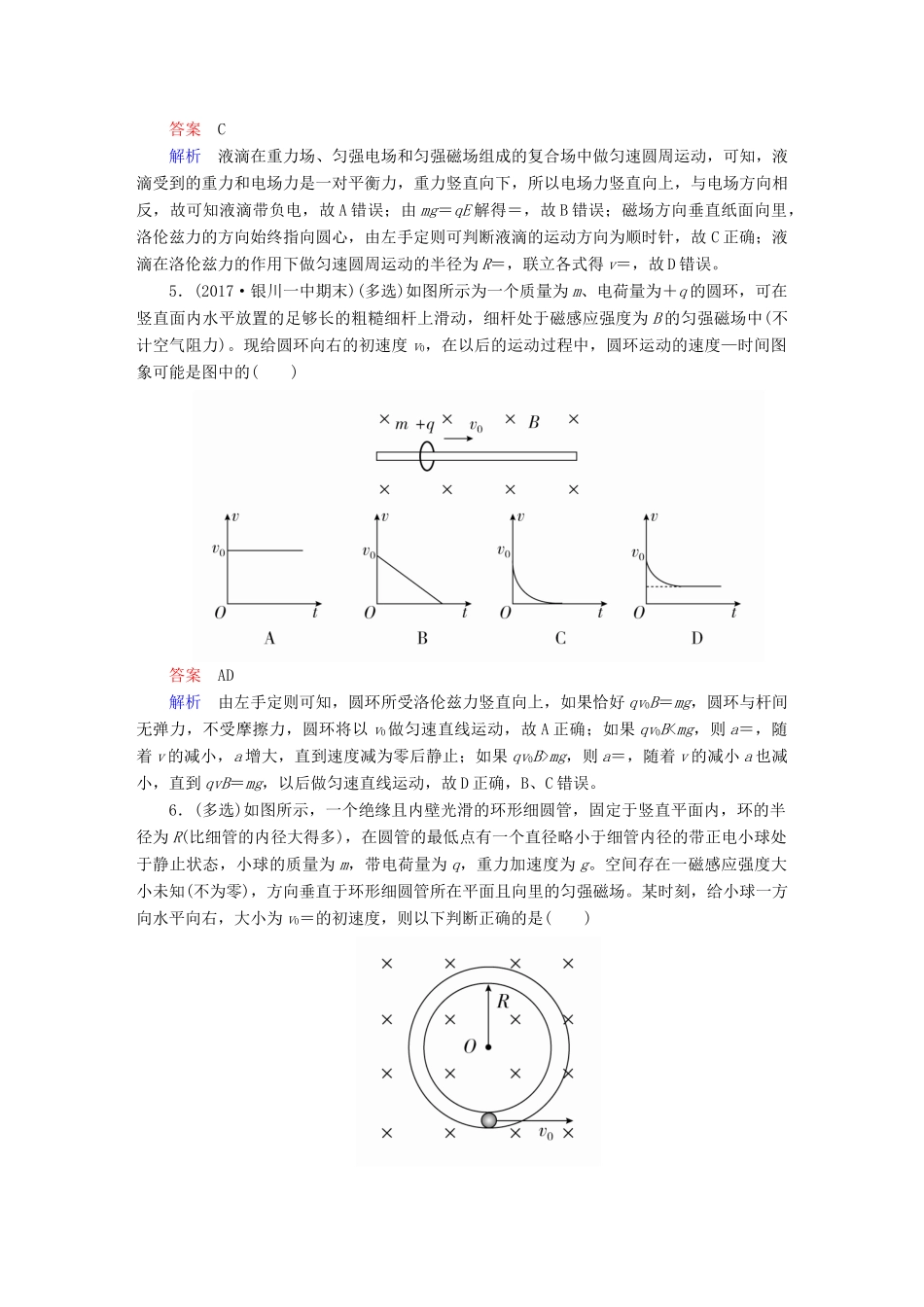

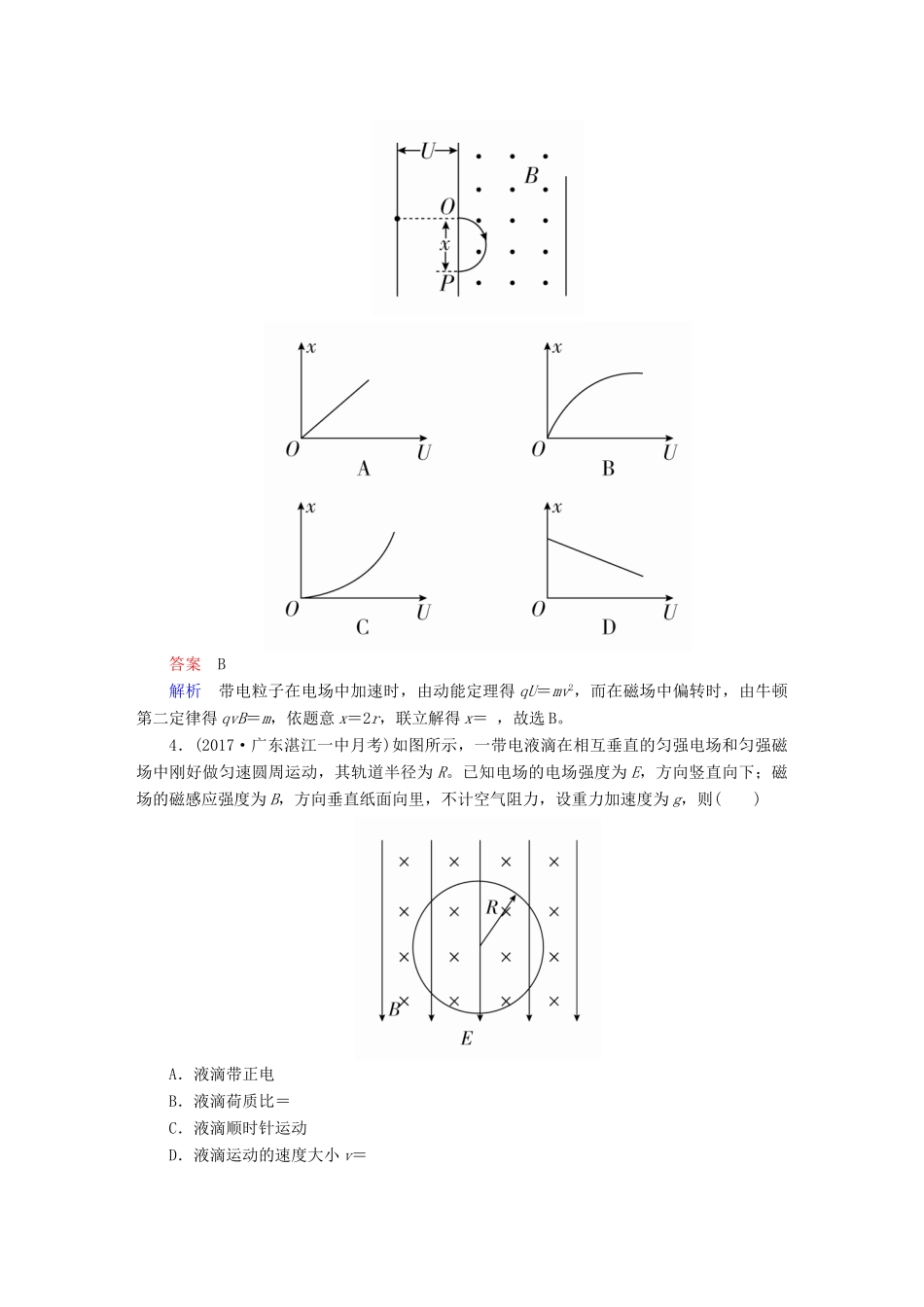

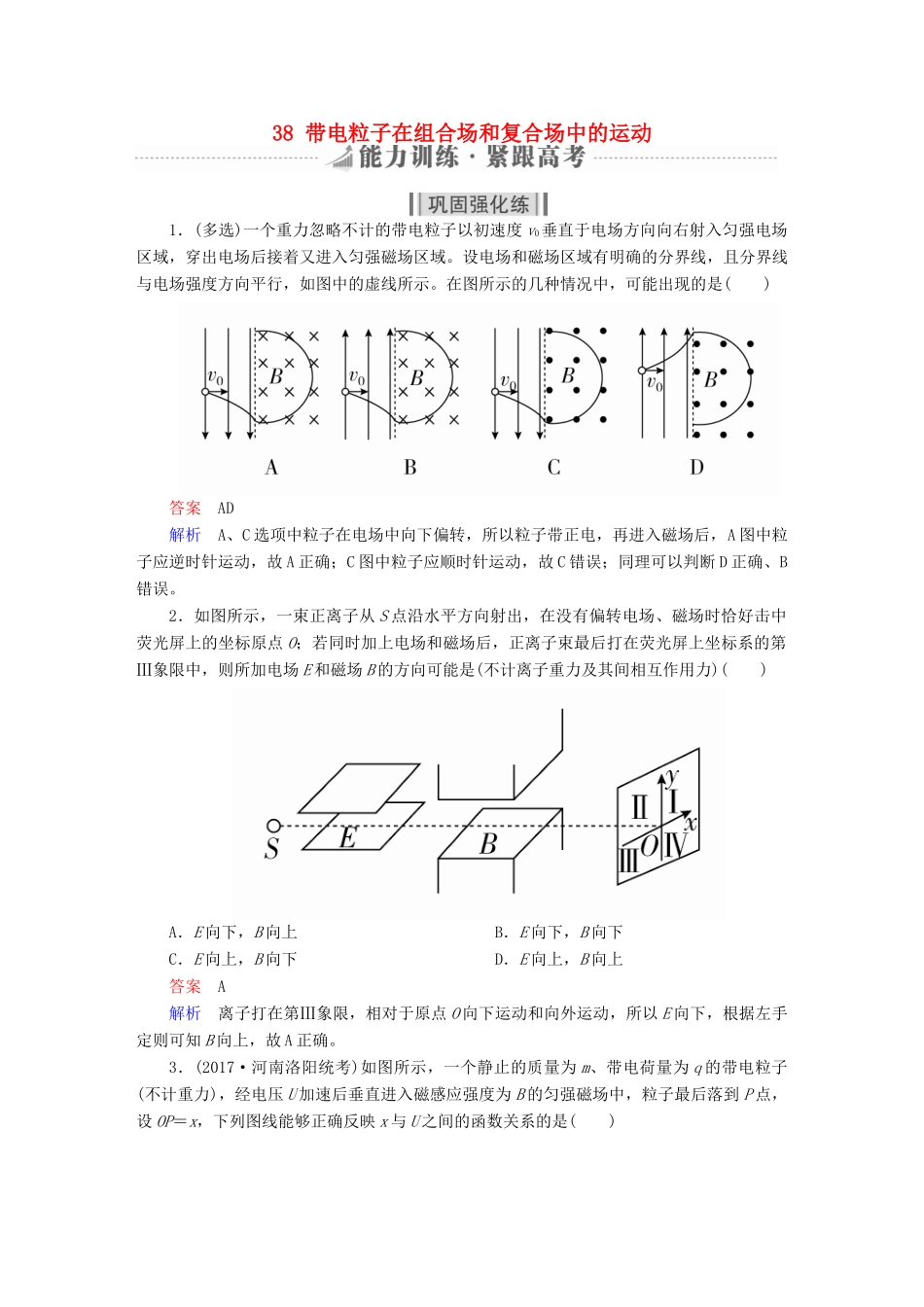

38带电粒子在组合场和复合场中的运动1．(多选)一个重力忽略不计的带电粒子以初速度v0垂直于电场方向向右射入匀强电场区域，穿出电场后接着又进入匀强磁场区域。设电场和磁场区域有明确的分界线，且分界线与电场强度方向平行，如图中的虚线所示。在图所示的几种情况中，可能出现的是()答案AD解析A、C选项中粒子在电场中向下偏转，所以粒子带正电，再进入磁场后，A图中粒子应逆时针运动，故A正确；C图中粒子应顺时针运动，故C错误；同理可以判断D正确、B错误。2．如图所示，一束正离子从S点沿水平方向射出，在没有偏转电场、磁场时恰好击中荧光屏上的坐标原点O；若同时加上电场和磁场后，正离子束最后打在荧光屏上坐标系的第Ⅲ象限中，则所加电场E和磁场B的方向可能是(不计离子重力及其间相互作用力)()A．E向下，B向上B．E向下，B向下C．E向上，B向下D．E向上，B向上答案A解析离子打在第Ⅲ象限，相对于原点O向下运动和向外运动，所以E向下，根据左手定则可知B向上，故A正确。3．(2017·河南洛阳统考)如图所示，一个静止的质量为m、带电荷量为q的带电粒子(不计重力)，经电压U加速后垂直进入磁感应强度为B的匀强磁场中，粒子最后落到P点，设OP＝x，下列图线能够正确反映x与U之间的函数关系的是()答案B解析带电粒子在电场中加速时，由动能定理得qU＝mv2，而在磁场中偏转时，由牛顿第二定律得qvB＝m，依题意x＝2r，联立解得x＝，故选B。4．(2017·广东湛江一中月考)如图所示，一带电液滴在相互垂直的匀强电场和匀强磁场中刚好做匀速圆周运动，其轨道半径为R。已知电场的电场强度为E，方向竖直向下；磁场的磁感应强度为B，方向垂直纸面向里，不计空气阻力，设重力加速度为g，则()A．液滴带正电B．液滴荷质比＝C．液滴顺时针运动D．液滴运动的速度大小v＝答案C解析液滴在重力场、匀强电场和匀强磁场组成的复合场中做匀速圆周运动，可知，液滴受到的重力和电场力是一对平衡力，重力竖直向下，所以电场力竖直向上，与电场方向相反，故可知液滴带负电，故A错误；由mg＝qE解得＝，故B错误；磁场方向垂直纸面向里，洛伦兹力的方向始终指向圆心，由左手定则可判断液滴的运动方向为顺时针，故C正确；液滴在洛伦兹力的作用下做匀速圆周运动的半径为R＝，联立各式得v＝，故D错误。5．(2017·银川一中期末)(多选)如图所示为一个质量为m、电荷量为＋q的圆环，可在竖直面内水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中(不计空气阻力)。现给圆环向右的初速度v0，在以后的运动过程中，圆环运动的速度—时间图象可能是图中的()答案AD解析由左手定则可知，圆环所受洛伦兹力竖直向上，如果恰好qv0B＝mg，圆环与杆间无弹力，不受摩擦力，圆环将以v0做匀速直线运动，故A正确；如果qv0Bmg，则a＝，随着v的减小a也减小，直到qvB＝mg，以后做匀速直线运动，故D正确，B、C错误。6．(多选)如图所示，一个绝缘且内壁光滑的环形细圆管，固定于竖直平面内，环的半径为R(比细管的内径大得多)，在圆管的最低点有一个直径略小于细管内径的带正电小球处于静止状态，小球的质量为m，带电荷量为q，重力加速度为g。空间存在一磁感应强度大小未知(不为零)，方向垂直于环形细圆管所在平面且向里的匀强磁场。某时刻，给小球一方向水平向右，大小为v0＝的初速度，则以下判断正确的是()A．无论磁感应强度大小如何，获得初速度后的瞬间，小球在最低点一定受到管壁的弹力作用B．无论磁感应强度大小如何，小球一定能到达环形细圆管的最高点，且小球在最高点一定受到管壁的弹力作用C．无论磁感应强度大小如何，小球一定能到达环形细圆管的最高点，且小球到达最高点时的速度大小都相同D．小球在从环形细圆管的最低点运动到所能到达的最高点的过程中，水平方向分速度的大小一直减小答案BC解析根据左手定则可以判定，小球在轨道最低点时受到的洛伦兹力方向竖直向上，若洛伦兹力和重力的合力恰好提供小球所需要的向心力，则在最低点时小球不会受到管壁弹力的作用，A错误；小球运动的过程中，洛伦兹力不做功，小球的机械能守恒，有mv＝mg·2R＋mv2...
