高考物理一轮复习 第11章 电磁感应 41 法拉第电磁感应定律自感能力训练试题VIP免费

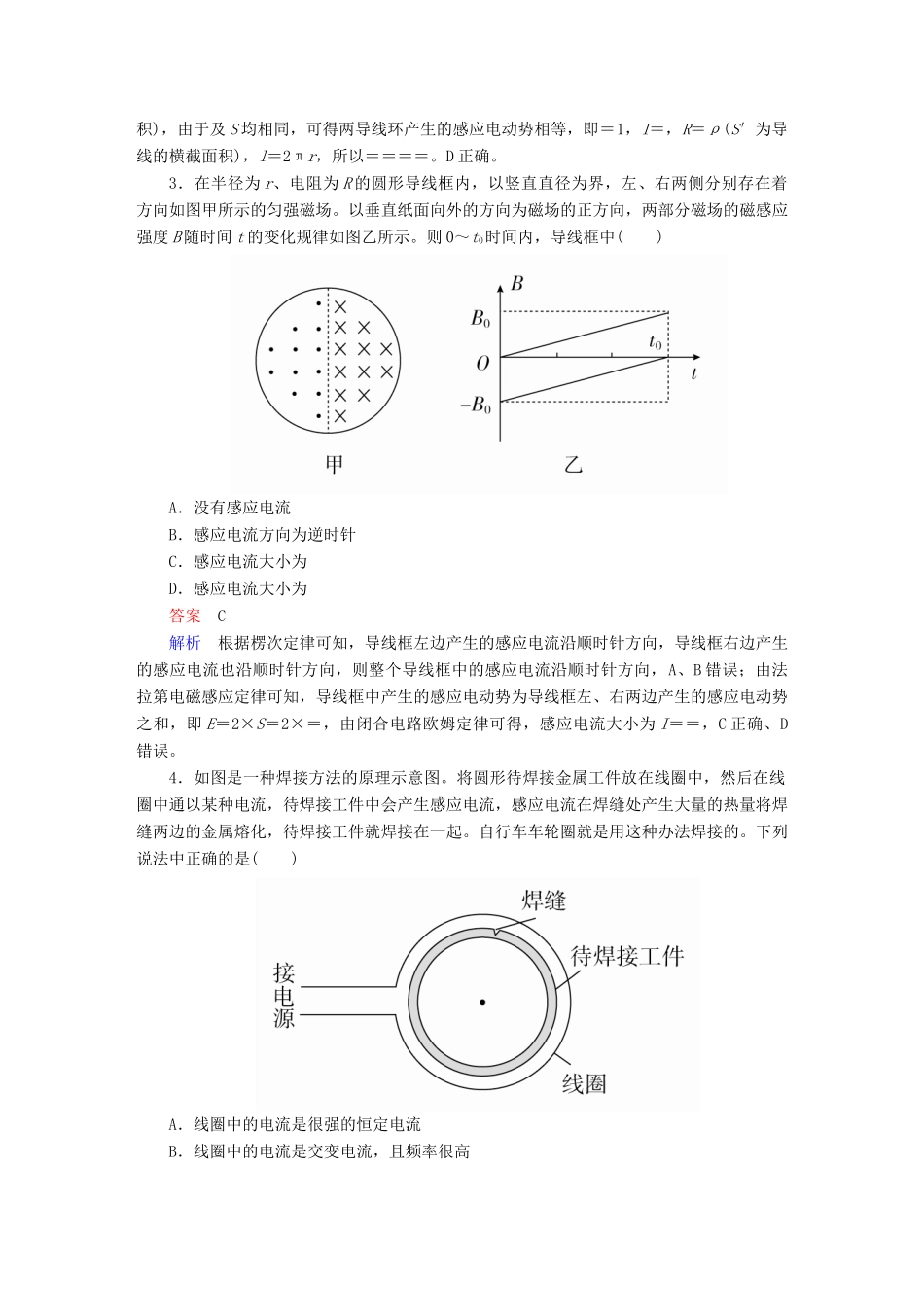

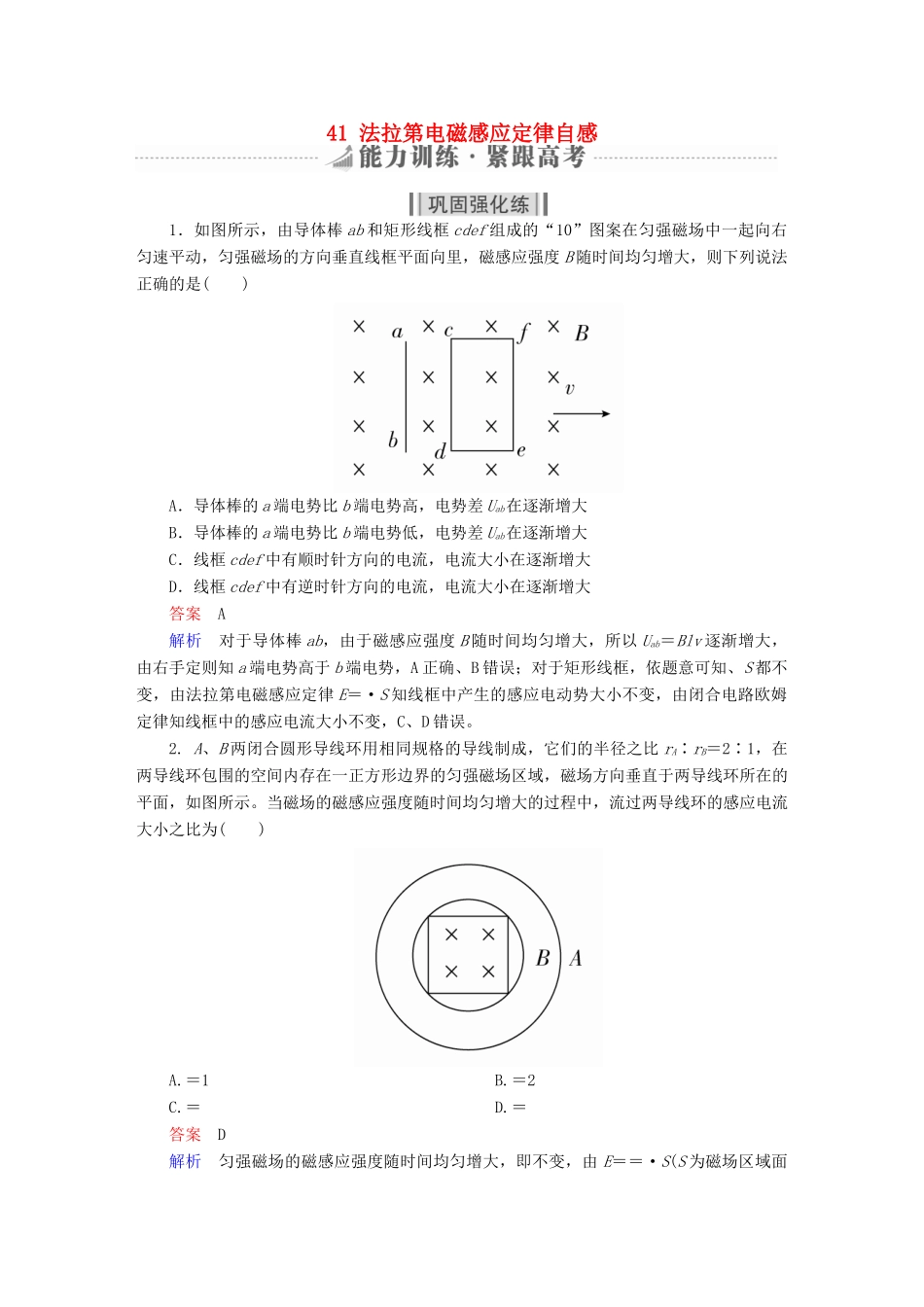

41法拉第电磁感应定律自感1．如图所示，由导体棒ab和矩形线框cdef组成的“10”图案在匀强磁场中一起向右匀速平动，匀强磁场的方向垂直线框平面向里，磁感应强度B随时间均匀增大，则下列说法正确的是()A．导体棒的a端电势比b端电势高，电势差Uab在逐渐增大B．导体棒的a端电势比b端电势低，电势差Uab在逐渐增大C．线框cdef中有顺时针方向的电流，电流大小在逐渐增大D．线框cdef中有逆时针方向的电流，电流大小在逐渐增大答案A解析对于导体棒ab，由于磁感应强度B随时间均匀增大，所以Uab＝Blv逐渐增大，由右手定则知a端电势高于b端电势，A正确、B错误；对于矩形线框，依题意可知、S都不变，由法拉第电磁感应定律E＝·S知线框中产生的感应电动势大小不变，由闭合电路欧姆定律知线框中的感应电流大小不变，C、D错误。2.A、B两闭合圆形导线环用相同规格的导线制成，它们的半径之比rA∶rB＝2∶1，在两导线环包围的空间内存在一正方形边界的匀强磁场区域，磁场方向垂直于两导线环所在的平面，如图所示。当磁场的磁感应强度随时间均匀增大的过程中，流过两导线环的感应电流大小之比为()A.＝1B.＝2C.＝D.＝答案D解析匀强磁场的磁感应强度随时间均匀增大，即不变，由E＝＝·S(S为磁场区域面积)，由于及S均相同，可得两导线环产生的感应电动势相等，即＝1，I＝，R＝ρ(S′为导线的横截面积)，l＝2πr，所以＝＝＝＝。D正确。3．在半径为r、电阻为R的圆形导线框内，以竖直直径为界，左、右两侧分别存在着方向如图甲所示的匀强磁场。以垂直纸面向外的方向为磁场的正方向，两部分磁场的磁感应强度B随时间t的变化规律如图乙所示。则0～t0时间内，导线框中()A．没有感应电流B．感应电流方向为逆时针C．感应电流大小为D．感应电流大小为答案C解析根据楞次定律可知，导线框左边产生的感应电流沿顺时针方向，导线框右边产生的感应电流也沿顺时针方向，则整个导线框中的感应电流沿顺时针方向，A、B错误；由法拉第电磁感应定律可知，导线框中产生的感应电动势为导线框左、右两边产生的感应电动势之和，即E＝2×S＝2×＝，由闭合电路欧姆定律可得，感应电流大小为I＝＝，C正确、D错误。4．如图是一种焊接方法的原理示意图。将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊接工件就焊接在一起。自行车车轮圈就是用这种办法焊接的。下列说法中正确的是()A．线圈中的电流是很强的恒定电流B．线圈中的电流是交变电流，且频率很高C．待焊接工件焊缝处的接触电阻比非焊接部分电阻小D．焊接工件中的感应电流方向与线圈中的电流方向总是相反答案B解析线圈中的电流是交变电流，且频率很高，A错误、B正确；待焊工件焊缝处的接触电阻比非焊接部分电阻大，C错误；根据楞次定律，当线圈中的电流增大时，待焊接工件中的感应电流方向与线圈中的电流方向相反；当线圈中的电流减小时，待焊接工件中的感应电流方向与线圈中的电流方向相同，D错误。5.(多选)如图是生产中常用的一种延时继电器的示意图，铁芯上有两个线圈A和B，线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合回路。下列说法中正确的是()A．闭合开关S时，B中产生图示方向的感应电流B．闭合开关S时，B中产生与图示方向相反的感应电流C．断开开关S时，电磁铁会继续吸住衔铁D一小段时间D．断开开关S时，弹簧K立即将衔铁D拉起答案BC解析闭合开关S时，由楞次定律知B中产生与图示方向相反的感应电流，A错误、B正确；断开开关S时，B中磁通量变化产生感应电流，电磁铁会继续吸住衔铁D一小段时间，C正确、D错误。6．(多选)如图所示，L是自感系数很大的、用铜导线绕成的线圈，其电阻可以忽略不计，开关S原来是闭合的。当开关S断开瞬间，则()A．L中的电流方向不变B．灯泡D要过一会儿才熄灭C．灯泡D立即熄灭D．电容器将放电答案AC解析S断开时L产生方向不变的感应电流对C充电(C两端电压原来为零)，而电流不通过灯泡D，故灯泡立即熄灭，A、C正确。7.图中电感L的直流电阻为RL，小灯泡的电阻为R，小量程电流表G1、G2的内阻不计。开关S闭合，电路达到稳定后，电流表G1、G...
