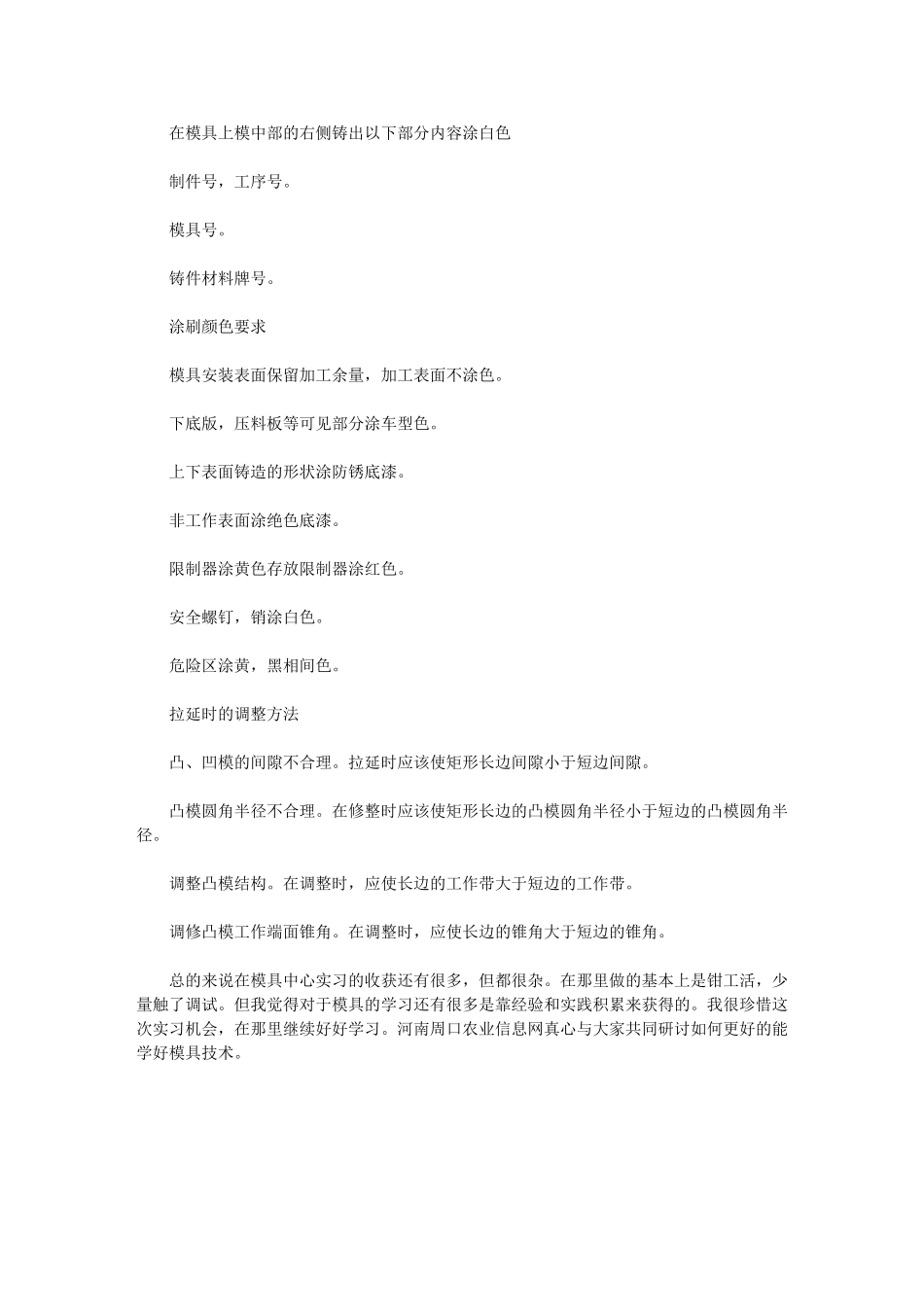

在模具中心实习接近 2 个月,在那里工作后的感受很多,对各种用途的模具都有了清楚的感性认识,熟悉了各种用途的模具,对 b8 的部分模具有了很深的了解。熟悉使用了各种钳工常用的工具,知道了一定的模具安装要求以及安装步骤,熟悉知道了模具安装的过程和安装时可能遇到的问题,知道如何设计废料滑道,熟悉模具材料的热处理,知道镶块、韧口啃坏如何修补。下面我具体介绍一下 熟悉模具设计的步骤,现在模具中心设计的模具主要以日本风格(简单、成本低)和欧洲大众风格(复杂、耐用、厚重)两种。一个模具的诞生由以下几个步骤组成数据分析→设计→工艺制定→模型车间制作模型实体→铸造厂做试题浇注→数控加工→初加工(导板、导柱、斜面)→调装→调试→验收→ok 镶块与底板的装配关系一般底板的铸件上铸出镶块窝座,数控将窝坐尺寸及表面粗糙度加工到位,镶块安装时以底板窝座为基准。确保镶块与窝座接触面间隙小于 0.03mm,事先数控已经打好镶块上的销孔以及安装镶块的螺栓孔。镶块安装好后通过定位销为其定位,在下道工序数控加工,或者而处理之后,镶块靠销孔准确定位到底板的指定位置上,镶块与底面见靠螺钉连接在一起。 各类镶块的初组装顺序窝座及安装面去毛刺倒角,镶块安装面倒角,型面轮廓上四周的镶块安装,安装与四周相接镶块,保证结合面及靠死面间隙,钻削孔,绞削孔,打销子。 自己动手做了一些简单的工装器械,学会使用了一部分机加工具。了解奇瑞翼子板的模具,为下午给模具的汽缸安装气阀做准备。下午和孙晓明学习设计并制作了安装气阀用的两个拖架。形状如下图。 模具的安全区和平衡区安全区是保证模具在工作,运输,存放过程中,上下模相对位置处于平衡位置,有弹性,朔性,刚性三种安全区。平衡区是为了平衡制体本身形状不对称造成的受力不均匀产生的不同方向的附加力。 在制作托架的过程中,学会使用了翻边机,风钻,砂轮打磨机等。最后成功的将 6 个气阀安装在模具上。 铸件的贴字要求 模具上下面要铸出冲压件号,冲模号,工序内容给定,冲模上模重量,下模重量(压杆圆重量)及总重量,并有拖杆(或上气垫顶杆)的重量。 安 装 方 向 模 具 正 前 方 铸 出 的 f 做 正 面 标 记 , 涂 红 色 , 模 具 在 左 右 两 侧 铸 出的"lh""rh"(上下模)作为侧面标记"lh"涂白色,"rh"侧涂黄色; 重量标志重量大于 1 吨的模具在左右两侧铸出模具重量上模重,下模标下模和总重量,涂白色。...
