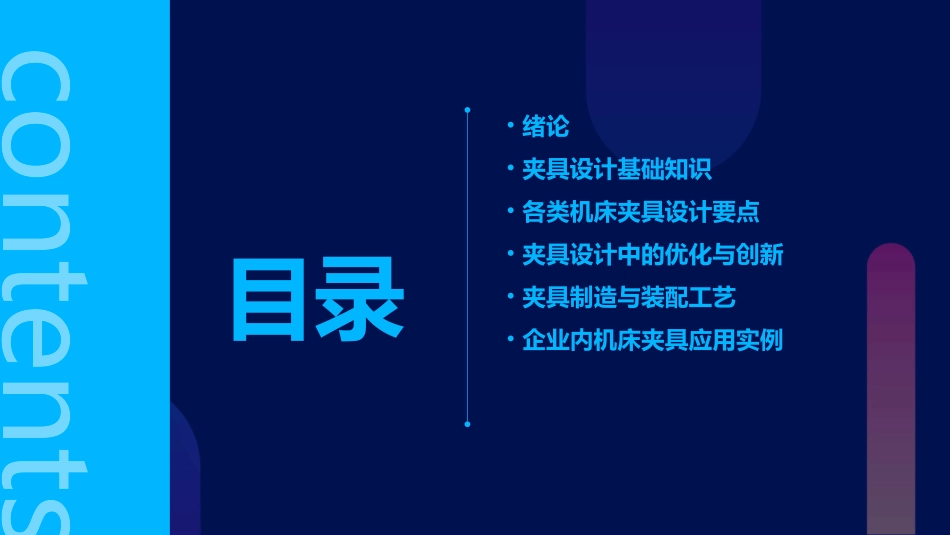

经典机床夹具设计教程contents目录•绪论•夹具设计基础知识•各类机床夹具设计要点•夹具设计中的优化与创新•夹具制造与装配工艺•企业内机床夹具应用实例01绪论保证工件的加工精度、提高生产效率、降低生产成本、扩大机床工艺范围。作用通用夹具、专用夹具、可调夹具、组合夹具等。分类机床夹具的作用与分类稳定性精度高效性经济性夹具设计的基本要求01020304夹具应具有足够的强度和刚度,保证在加工过程中不产生变形或振动。夹具的定位元件和夹紧元件应具有足够的精度,以保证工件的加工精度。夹具应设计得简单、紧凑,以缩短辅助时间,提高生产效率。在满足使用要求的前提下,尽量降低夹具的制造成本。夹具设计的发展趋势采用标准化的元件和组件,提高夹具设计的通用性和互换性。将夹具设计成具有不同功能的模块,方便组合和拆卸,提高设计效率。引入传感器和控制系统,实现夹具的自动定位和夹紧,提高加工精度和效率。采用环保材料和制造技术,降低夹具制造过程中的能耗和污染。标准化模块化智能化绿色化02夹具设计基础知识采用合理的定位方式,如平面定位、孔定位、外圆定位等,确保工件在夹具中的位置精度和稳定性。工件的定位选择合适的夹紧机构和夹紧力,保证工件在加工过程中不产生位移或振动,同时避免对工件造成损伤。工件的夹紧分析定位误差来源,通过优化定位方式和提高定位元件精度来减小定位误差。定位误差分析工件的定位与夹紧夹具的组成与结构夹具的组成夹具通常由定位元件、夹紧元件、导向元件、连接元件等部分组成,各部分需协调配合,确保夹具的整体性能。夹具的结构类型根据加工需求和工件特点,可选择不同类型的夹具结构,如专用夹具、通用夹具、组合夹具等。夹具的刚度与强度设计夹具时需考虑其刚度和强度,确保在加工过程中不发生变形或损坏,保证加工精度和效率。分析夹具在工作过程中所受的力及其传递路径,确保力的平衡和传递效率。力的平衡与传递夹具的稳定性减小变形与误差通过合理布局夹紧点和支撑点,提高夹具的稳定性,防止在加工过程中出现振动或位移。优化夹具结构,提高刚度,减小受力变形;同时,通过误差补偿技术减小加工误差,提高加工精度。030201夹具设计的力学原理03各类机床夹具设计要点夹具定位刚性要求夹紧方式平衡设计车床夹具设计确保工件在车床主轴上的准确定位,采用合理的定位元件和夹紧机构。根据工件形状和加工要求,选择合适的夹紧方式,如手动夹紧、液压夹紧等。夹具应具有足够的刚性和稳定性,以承受切削力和保证加工精度。对于高速旋转的夹具,需进行平衡设计,以减少振动和提高加工质量。夹具应能承受铣削时产生的切削力,保证工件的稳定性和加工精度。铣削力考虑采用高精度的定位元件,确保工件在铣床上的准确定位。定位精度选择合适的夹紧机构和夹紧力,确保工件在加工过程中不松动。夹紧可靠性设计时应考虑夹具的通用性和可调性,以适应不同工件的加工需求。灵活性铣床夹具设计夹具应能承受钻削时产生的切削力,防止工件移动或振动。钻削力控制定位稳定性夹紧方式选择排屑顺畅采用可靠的定位方式,确保工件在钻床上的稳定定位。根据工件形状和加工要求,选择合适的夹紧方式,如手动夹紧、气动夹紧等。设计时应考虑排屑顺畅,避免切屑堆积影响加工质量和夹具寿命。钻床夹具设计采用高精度的定位元件和夹紧机构,确保工件在磨床上的准确定位和加工精度。高精度定位夹具应具有足够的刚性和稳定性,以承受磨削时产生的切削力和保证加工质量。刚性要求考虑磨削时产生的热量对夹具的影响,采取相应措施控制热变形。热变形控制对于磨削时产生的粉尘和冷却液飞溅,应采取防护措施保护夹具和机床。防护设计磨床夹具设计04夹具设计中的优化与创新通过采用高强度材料和结构优化,降低夹具重量,提高机床的加工效率和精度。轻量化设计将夹具划分为多个功能模块,方便组合和拆卸,提高夹具的通用性和适应性。模块化设计集成传感器和控制系统,实现夹具的自动调整和监控,提高生产线的自动化程度。智能化设计夹具结构的优化与创新03电磁夹紧利用电磁力实现工件的夹紧和定位,适用于高精度、高刚度的加工要求。01液压夹紧利用液压传...
