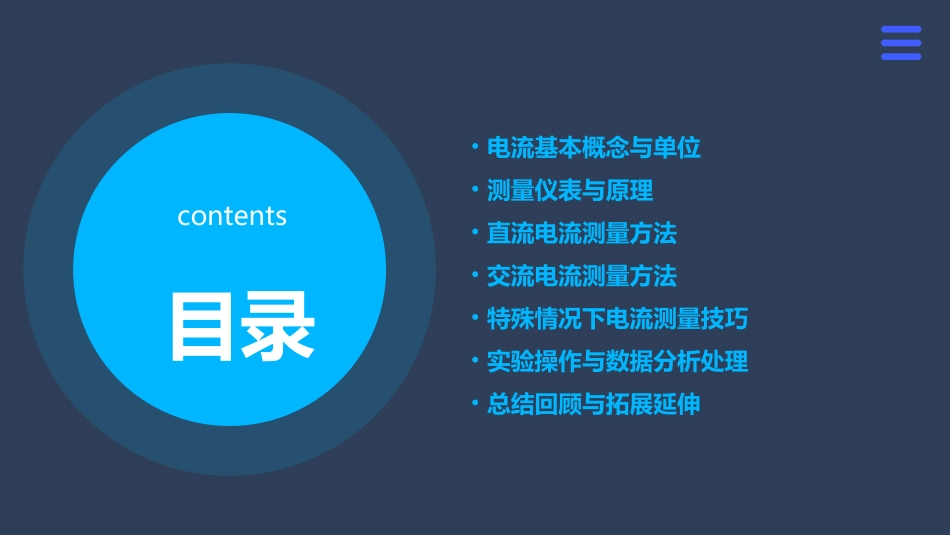

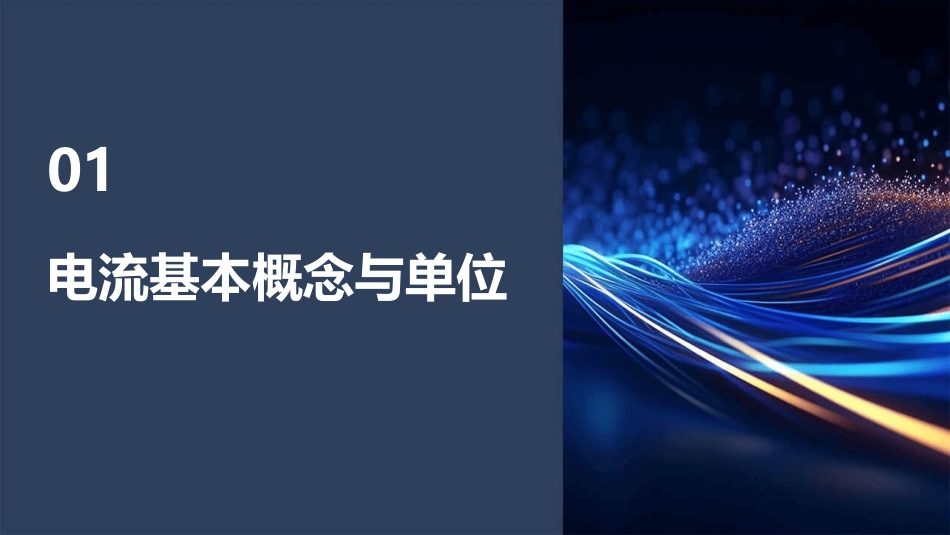

电流的测量课件目录contents•电流基本概念与单位•测量仪表与原理•直流电流测量方法•交流电流测量方法•特殊情况下电流测量技巧•实验操作与数据分析处理•总结回顾与拓展延伸01电流基本概念与单位电流定义电荷的定向移动形成电流。电流方向规定正电荷定向移动的方向为电流方向。电流定义及方向规定电流强度单位安培（A）电流强度单位换算1A=1000mA，1mA=1000μA国际单位制中电流单位电流的大小和方向都不随时间变化。直流电流电流的大小和方向都随时间作周期性变化。交流电流直流与交流电流区分02测量仪表与原理电流表主要由表头、测量电路和转换开关等组成，用于测量电路中的电流强度。电流表的基本结构电流表通过测量电路中的电流所产生的磁场，进而驱动表头指针偏转，指示出电流的大小。根据测量原理的不同，电流表可分为磁电式、电磁式和电子式等类型。工作原理电流表结构及工作原理电压表结构及工作原理电压表的基本结构电压表主要由表头、测量电路和转换开关等组成，用于测量电路中的电压大小。工作原理电压表通过测量电路中的电压所产生的电场，进而驱动表头指针偏转，指示出电压的大小。根据测量原理的不同，电压表可分为磁电式、电磁式和电子式等类型。万用表是一种多功能的电学测量仪表，具有测量电压、电流和电阻等多种功能。它主要由表头、测量电路、转换开关和旋钮等组成。万用表的基本结构万用表可用于测量直流电流和交流电流。在测量直流电流时，需要将万用表串联在电路中，选择合适的量程并读取电流值。在测量交流电流时，需要使用万用表的交流电流档位，并选择合适的量程进行测量。同时，万用表还可以测量电路中的其他参数，如电压、电阻等，为电路分析和故障排除提供重要依据。万用表在电流测量中的应用万用表在电流测量中应用03直流电流测量方法将电流表串联在待测电路中，通过测量电流表内阻上的压降来间接测量电流。串联接入法原理电流表的选择测量步骤根据待测电流的大小和精度要求选择合适的电流表，注意电流表的量程和精度等级。按照电路图连接电路，将电流表串联在待测支路中，接通电源后读取电流表示数。030201串联接入法测量直流电流将电流表并联在待测支路两端，通过测量电流表支路上的电流来间接测量待测支路电流。并联接入法原理同样需要根据待测电流的大小和精度要求选择合适的电流表。电流表的选择按照电路图连接电路，将电流表并联在待测支路两端，接通电源后读取电流表示数。测量步骤并联接入法测量直流电流注意事项在进行测量前，需要检查电流表是否完好，指针是否指在零位。根据待测电流的大小选择合适的量程，避免电流表过载。注意事项和误差分析•在连接电路时，要确保电流表的正负极连接正确，避免指针反向偏转。注意事项和误差分析注意事项和误差分析电流表内阻引起的误差由于电流表内阻的存在，会对测量结果产生一定的影响。为了减小误差，可以选择内阻较小的电流表。温度变化引起的误差温度变化会影响电流表的精度和稳定性。为了减小误差，可以在测量前将电流表预热一段时间，使其达到热稳定状态。人为因素引起的误差在读取电流表示数时，可能会因为视线不垂直或指针不稳定等因素引起读数误差。为了减小误差，可以采用多次测量取平均值的方法。04交流电流测量方法平均值交流电流的平均值是指在一个周期内，电流对时间的平均值。对于正弦波形的交流电流，其平均值为零。有效值交流电流的有效值是指在一个周期内，其热效应与直流电流相等的值。有效值反映了交流电流做功的能力。峰值交流电流的峰值是指在一个周期内，电流的最大瞬时值。对于正弦波形的交流电流，其峰值等于有效值的√2倍。有效值、平均值和峰值关系钳形表是一种非接触式的电流表，通过测量导线周围的磁场来间接测量电流。它具有测量范围宽、使用方便等优点。钳形表原理将钳形表的开口部分套在待测导线上，确保导线位于钳口的中心位置。然后读取钳形表上的电流值即可。使用方法在使用钳形表时，应注意选择合适的量程、保持钳口清洁以及避免在强磁场环境下使用等。注意事项钳形表在交流电流测量中应用注意事项在测量交流电流时，应注意选择合适的测量仪表和量程，避免过...
