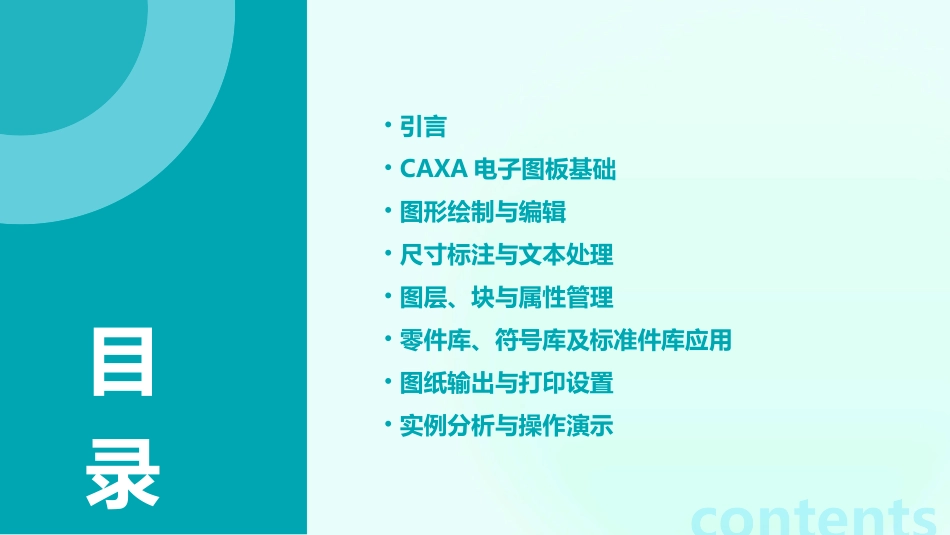

CAXA电子图板教程•引言•CAXA电子图板基础•图形绘制与编辑•尺寸标注与文本处理•图层、块与属性管理•零件库、符号库及标准件库应用•图纸输出与打印设置•实例分析与操作演示contents目录01引言03推动CAXA电子图板的应用发展本教程的推广和应用有助于扩大CAXA电子图板的使用范围,推动其在各个领域的应用和发展。01普及CAXA电子图板知识本教程旨在向广大用户普及CAXA电子图板的基本知识和操作技能,帮助用户更好地理解和应用该软件。02提高用户绘图效率通过学习和实践本教程中的内容,用户能够熟练掌握CAXA电子图板的各项功能,从而提高绘图效率和质量。目的和背景CAXA电子图板基本介绍简要介绍CAXA电子图板的定义、发展历程、应用领域等。尺寸标注与文字处理介绍尺寸标注的规范、文字输入与编辑的方法等。界面与基本操作详细介绍CAXA电子图板的界面组成、工具栏功能、基本绘图命令等。图块与属性阐述图块的概念、创建方法、属性编辑等。图形绘制与编辑深入讲解图形的绘制方法、编辑技巧、图层管理等。打印与输出讲解图形的打印设置、输出格式选择等。教程内容概述02CAXA电子图板基础安装步骤下载CAXA电子图板安装包。双击安装包,按照提示进行安装。软件安装与启动选择安装路径和相关组件。完成安装后,重启计算机。启动方法软件安装与启动软件安装与启动在桌面或开始菜单找到CAXA电子图板图标,双击打开。如果是首次启动,可能需要进行一些初始化设置。标题栏显示软件名称和当前文件名。菜单栏包含文件、编辑、视图、格式、工具、窗口和帮助等菜单项。界面介绍与功能概述工具栏提供常用命令的快捷方式,如新建、打开、保存、打印等。绘图区用于绘制和编辑图形的区域。状态栏显示当前光标位置、绘图比例等信息。界面介绍与功能概述提供直线、圆、弧、矩形、多边形等基本图形绘制工具。支持图形的移动、旋转、缩放、镜像、阵列等操作。界面介绍与功能概述编辑功能绘图功能123提供尺寸标注、文字标注和符号标注等工具。标注功能支持多图层操作,方便图形的管理和编辑。图层管理可将图形输出为多种格式的文件,如DWG、DXF、BMP等,并支持打印功能。打印输出界面介绍与功能概述选择文件类型,设置图纸大小和单位等参数,创建新的图形文件。新建文件浏览并选择需要打开的图形文件。打开文件基本操作与设置保存文件将当前图形文件保存到指定位置,可选择保存类型和文件名。关闭文件关闭当前打开的图形文件。基本操作与设置基本操作与设置根据实际需要设置图形的缩放比例。绘图比例设置创建和管理图层,设置图层的颜色、线型和线宽等属性。图层设置文字样式设置定义文字的字体、大小、倾斜角度和颜色等属性。尺寸标注设置设置尺寸标注的样式、精度和箭头类型等参数。基本操作与设置03图形绘制与编辑直线绘制圆绘制矩形绘制多边形绘制基本图形绘制01020304使用“直线”工具,在绘图区域点击起点和终点,即可绘制直线段。选择“圆”工具,确定圆心和半径,可绘制完整的圆。利用“矩形”工具,指定对角线上的两个点,即可绘制矩形。选择“多边形”工具,依次点击多边形的各个顶点,完成多边形绘制。高级图形绘制使用“椭圆”工具,确定椭圆的长轴和短轴,可绘制椭圆。选择“圆弧”工具,确定圆心、起点和终点,可绘制圆弧。利用“样条曲线”工具,通过点击创建曲线上的点,形成平滑的曲线。选择“多段线”工具,可连续绘制直线和圆弧段,形成复杂的图形。椭圆绘制圆弧绘制样条曲线绘制多段线绘制01删除图形选择需要删除的图形,使用“删除”命令或按下Delete键进行删除。02移动图形选择需要移动的图形,使用“移动”命令或拖动图形到新位置。03旋转图形选择需要旋转的图形,指定旋转中心和旋转角度,使用“旋转”命令进行旋转。04缩放图形选择需要缩放的图形,指定缩放基点和缩放比例,使用“缩放”命令进行缩放。05修剪图形使用“修剪”命令,选择需要修剪的图形和修剪边界,将图形修剪到指定边界。06延伸图形选择需要延伸的图形和延伸边界,使用“延伸”命令将图形延伸到指定边界。图形编辑与修改04尺寸标注与文本处理线性标注对齐标注角度标注半径标注和直径标注尺寸标注方法用于标注...
