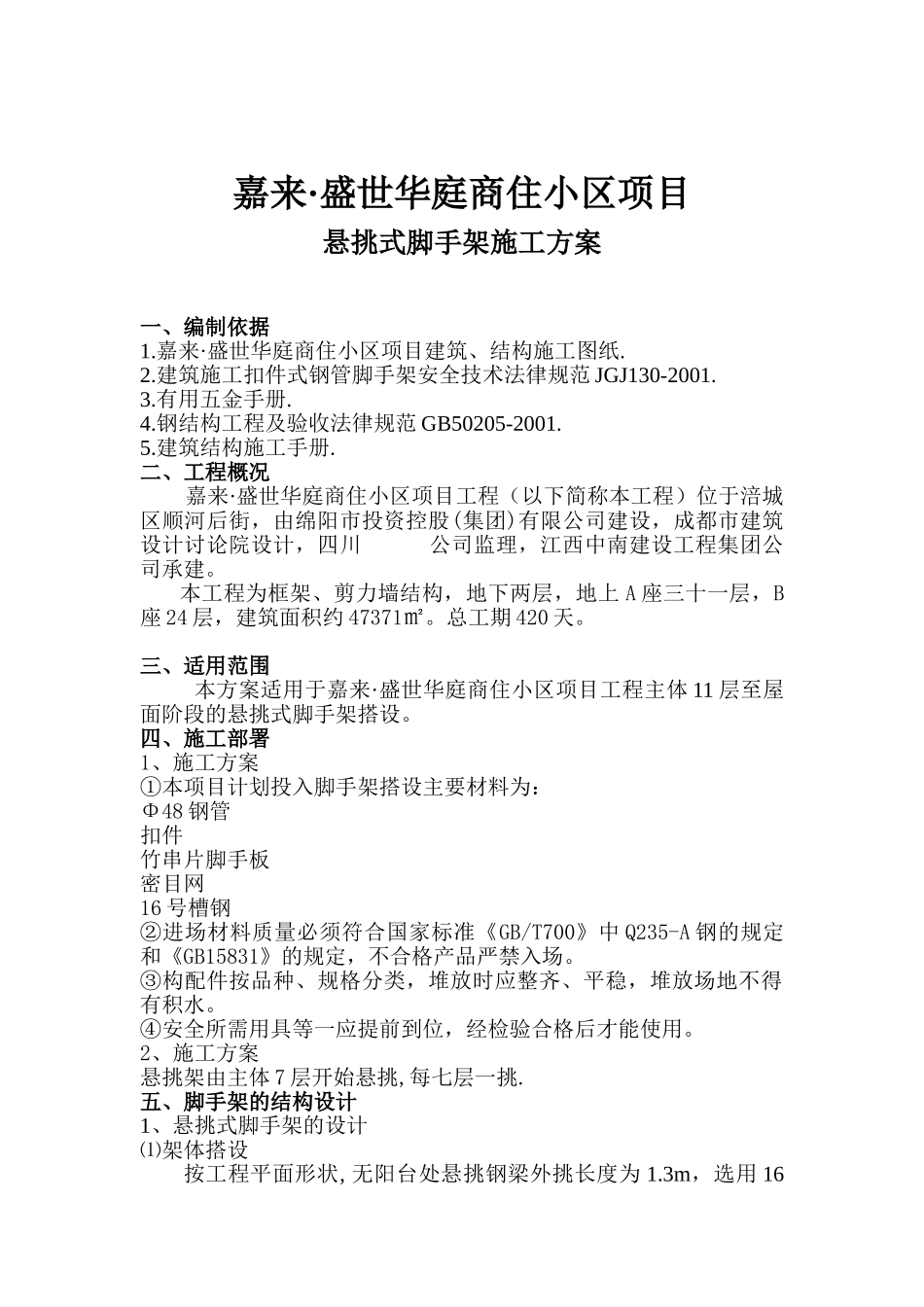

嘉来·盛世华庭商住小区项目悬挑式脚手架施工方案一、编制依据1.嘉来·盛世华庭商住小区项目建筑、结构施工图纸.2.建筑施工扣件式钢管脚手架安全技术法律规范 JGJ130-2001.3.有用五金手册.4.钢结构工程及验收法律规范 GB50205-2001.5.建筑结构施工手册.二、工程概况 嘉来·盛世华庭商住小区项目工程（以下简称本工程）位于涪城区顺河后街，由绵阳市投资控股(集团)有限公司建设，成都市建筑设计讨论院设计，四川 公司监理，江西中南建设工程集团公司承建。本工程为框架、剪力墙结构，地下两层，地上 A 座三十一层，B座 24 层，建筑面积约 47371㎡。总工期 420 天。三、适用范围本方案适用于嘉来·盛世华庭商住小区项目工程主体 11 层至屋面阶段的悬挑式脚手架搭设。四、施工部署1、施工方案①本项目计划投入脚手架搭设主要材料为：Φ48 钢管扣件 竹串片脚手板密目网16 号槽钢②进场材料质量必须符合国家标准《GB/T700》中 Q235-A 钢的规定和《GB15831》的规定，不合格产品严禁入场。③构配件按品种、规格分类，堆放时应整齐、平稳，堆放场地不得有积水。④安全所需用具等一应提前到位，经检验合格后才能使用。2、施工方案悬挑架由主体 7 层开始悬挑,每七层一挑.五、脚手架的结构设计1、悬挑式脚手架的设计⑴架体搭设按工程平面形状, 无阳台处悬挑钢梁外挑长度为 1.3m，选用 16号槽钢,有阳台处悬挑钢梁外挑长度为 3.9m,应选用 6 米的槽钢,端部斜拉钢丝绳卸荷,钢梁按架体纵向间距按 1.5 ｍ布置（立杆纵距），架体横距 1.05 ｍ，里排立杆间距离外墙皮 0.4 ｍ，步距 1.8 ｍ．（图1a、1b、1c）连墙件按 3.6 ｍ×4.5 ｍ布置，用刚性连接横杆对架体进行拉结, 拉结点应从外架的第一步开始进行设置.挑梁和预埋环制作及连墙杆连接如图（图 2a、2b、2c、2d）.外侧搭设连续式剪刀撑，满挂密目网．转角处进行特别加固处理，实行螺栓连接或焊接方式用 10 号槽钢制作构架体，作为立杆的生根点(槽钢与槽钢接口处采纳焊接或利用角钢和螺栓固定).整个架体用 Ф17(6×19+1)钢丝绳斜拉将悬挑钢梁端部与工程主体拉紧（图 3a、b、c）．（a）(b)（c）图 1（a）(b)(c)（d）图 2图 3a图 3b图 3c架体材料选用Ｉ 16 槽钢，扣件式钢管架体，底部满铺 50 ｍｍ厚木脚手板．操作层根据需要铺设两层脚手板，每层均设一道扶手栏杆．悬挑钢梁的锚环设置两道，两道锚环的间距应大于 50 ｃｍ，钢梁在铺设时内置部分的梁端头应距第...
