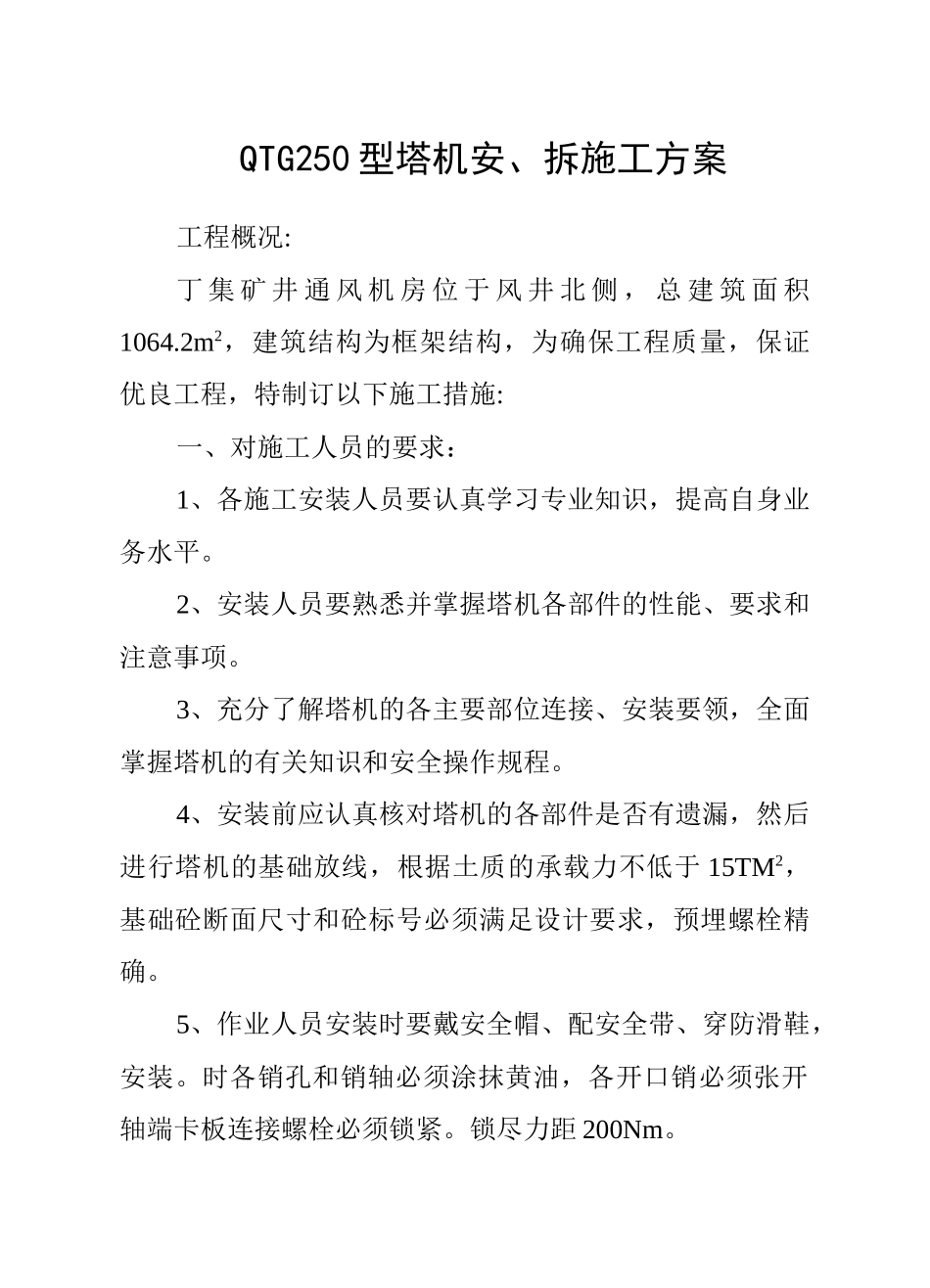

QTG250 型塔机安、拆施工方案工程概况:丁 集 矿 井 通 风 机 房 位 于 风 井 北 侧 ， 总 建 筑 面 积1064.2m2，建筑结构为框架结构，为确保工程质量，保证优良工程，特制订以下施工措施:一、对施工人员的要求：1、各施工安装人员要认真学习专业知识，提高自身业务水平。2、安装人员要熟悉并掌握塔机各部件的性能、要求和注意事项。3、充分了解塔机的各主要部位连接、安装要领，全面掌握塔机的有关知识和安全操作规程。4、安装前应认真核对塔机的各部件是否有遗漏，然后进行塔机的基础放线，根据土质的承载力不低于 15TM2，基础砼断面尺寸和砼标号必须满足设计要求，预埋螺栓精确。 5、作业人员安装时要戴安全帽、配安全带、穿防滑鞋，安装。时各销孔和销轴必须涂抹黄油，各开口销必须张开轴端卡板连接螺栓必须锁紧。锁尽力距 200Nm。二、安装程序1、将底盘十字架用人工置于基础上并安装连接好，用水平仪将 4 个支撑坐联接套找平，平整度误差 2mm，将基础地脚螺栓紧固牢固。2、用人工搬运，安装第一节塔身标准节（即基础节），与架底用高强度螺栓连接予紧，扭矩值为 530Nm。安装架设抱杆，将抱杆用耳板底座用螺栓与十字架底架固定好，然后用人工或简易起重机具将抱杆沿十字架方向摆放，将抱杆固定，然后用人力将抱杆拉成与塔身 90°固定于塔身上，然后在一个一个标准节逐节安装。直至塔身标准节安装完毕。3、塔身安装完毕后，开始准备安装转体部分，先托架临时侧立固定于相应位置上，塔身顶部两顶角分别安装一根 1.8m 主弦角钢，安装斜撑，挂好滑轮，组成临时吊装架，旋转体中部托圈套以上位置两对角用样挂上两滑轮，起吊绳经塔身下部滑轮上绕过一吊装架的滑轮，下引经过旋转体侧立于塔身这内。一切准备检查无误后，将旋转体慢慢升起至塔顶，略高于托位置上。安装好托架后，将旋转本慢慢放下，轴承座与托架紧固一体，调正托轮和托圈同轴度为 2￠mm，拆除临时吊装架安装好连接臂，吊装回转机构。4、安装平衡臂，平衡臂的根部挂一滑轮，起重钢丝绳经塔顶平衡臂根部滑轮，上引至塔顶固定，平衡臂砂箱外拴一绳子索，起吊时平衡臂侧立，用绳索稍稍拉离塔身，首先用销轴与平衡臂根部与连接臂铰接，然后平衡臂砂箱处挂一滑轮，起重钢丝绳经塔顶滑轮平衡尾部滑轮，上引至塔项固定，利用平衡臂尾部绳索迅速将平衡拉离塔身，同时，卷扬机也产即提升，把平衡臂吊起，挂好平衡臂吊索。5、准备安装起重臂，将牵引小车装入二节根...
