H型钢吊装方案

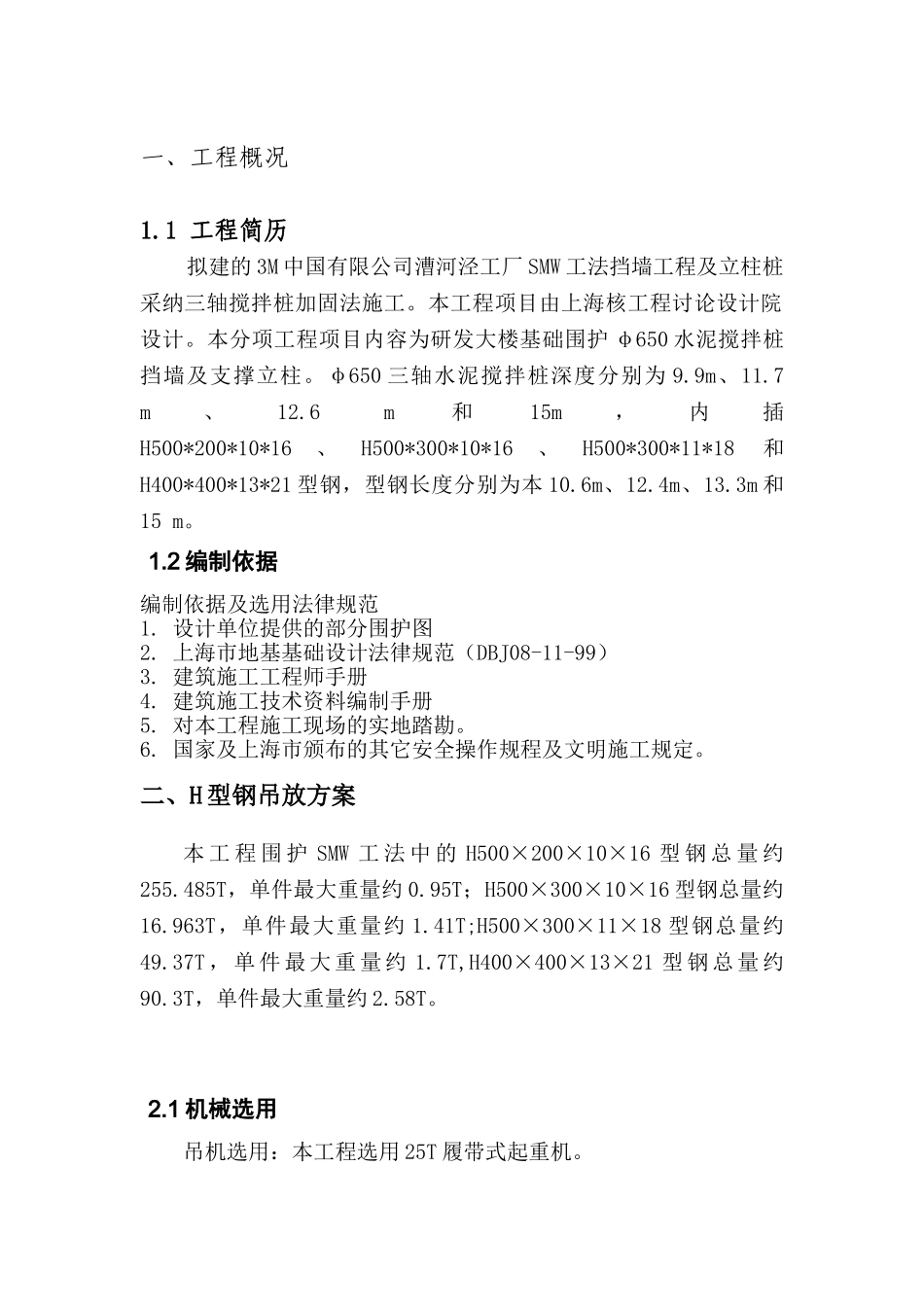

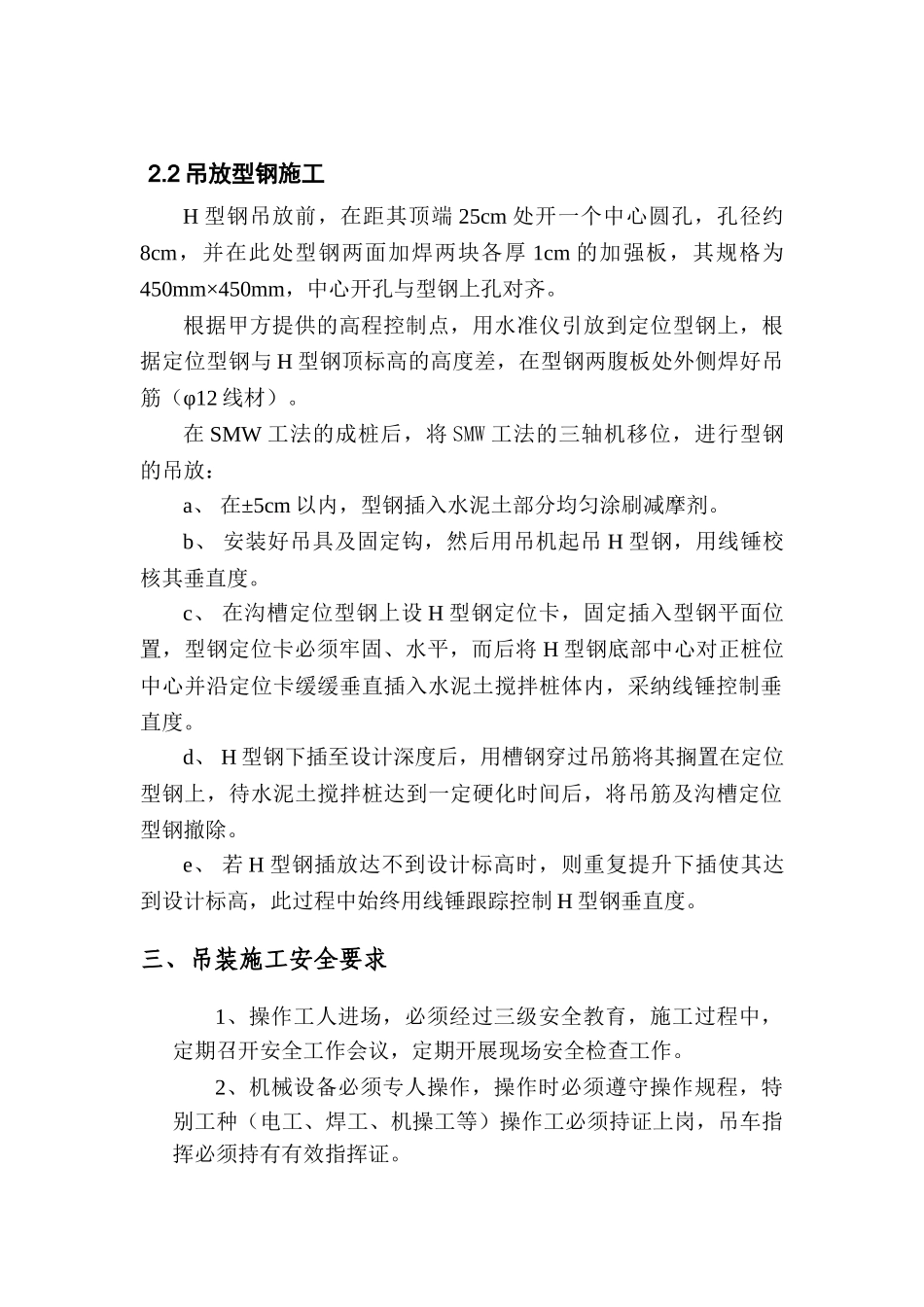

一、工程概况1.1 工程简历拟建的 3M 中国有限公司漕河泾工厂 SMW 工法挡墙工程及立柱桩采纳三轴搅拌桩加固法施工。本工程项目由上海核工程讨论设计院设计。本分项工程项目内容为研发大楼基础围护 φ650 水泥搅拌桩挡墙及支撑立柱。φ650 三轴水泥搅拌桩深度分别为 9.9m、11.7 m、12.6 m和15m，内插H500*200*10*16、H500*300*10*16、H500*300*11*18和H400*400*13*21 型钢，型钢长度分别为本 10.6m、12.4m、13.3m 和15 m。 1.2 编制依据编制依据及选用法律规范1. 设计单位提供的部分围护图2. 上海市地基基础设计法律规范（DBJ08-11-99）3. 建筑施工工程师手册4. 建筑施工技术资料编制手册5. 对本工程施工现场的实地踏勘。6. 国家及上海市颁布的其它安全操作规程及文明施工规定。二、H 型钢吊放方案本 工 程 围 护 SMW 工 法 中 的 H500×200×10×16 型 钢 总 量 约255.485T，单件最大重量约 0.95T；H500×300×10×16 型钢总量约16.963T，单件最大重量约 1.41T;H500×300×11×18 型钢总量约49.37T ， 单 件 最 大 重 量 约 1.7T,H400×400×13×21 型 钢 总 量 约90.3T，单件最大重量约 2.58T。2.1 机械选用吊机选用：本工程选用 25T 履带式起重机。 2.2 吊放型钢施工H 型钢吊放前，在距其顶端 25cm 处开一个中心圆孔，孔径约8cm，并在此处型钢两面加焊两块各厚 1cm 的加强板，其规格为450mm×450mm，中心开孔与型钢上孔对齐。根据甲方提供的高程控制点，用水准仪引放到定位型钢上，根据定位型钢与 H 型钢顶标高的高度差，在型钢两腹板处外侧焊好吊筋（φ12 线材）。在 SMW 工法的成桩后，将 SMW 工法的三轴机移位，进行型钢的吊放：a、 在±5cm 以内，型钢插入水泥土部分均匀涂刷减摩剂。b、 安装好吊具及固定钩，然后用吊机起吊 H 型钢，用线锤校核其垂直度。c、 在沟槽定位型钢上设 H 型钢定位卡，固定插入型钢平面位置，型钢定位卡必须牢固、水平，而后将 H 型钢底部中心对正桩位中心并沿定位卡缓缓垂直插入水泥土搅拌桩体内，采纳线锤控制垂直度。d、 H 型钢下插至设计深度后，用槽钢穿过吊筋将其搁置在定位型钢上，待水泥土搅拌桩达到一定硬化时间后，将吊筋及沟槽定位型钢撤除。e、 若 H 型钢插放达不到设计标高时，则重复提升下插使其达到设计标高，此过程中始终用线锤跟踪控制 H 型钢垂直度。三、吊装施工安全要求1、操作工人进场，必须经...
