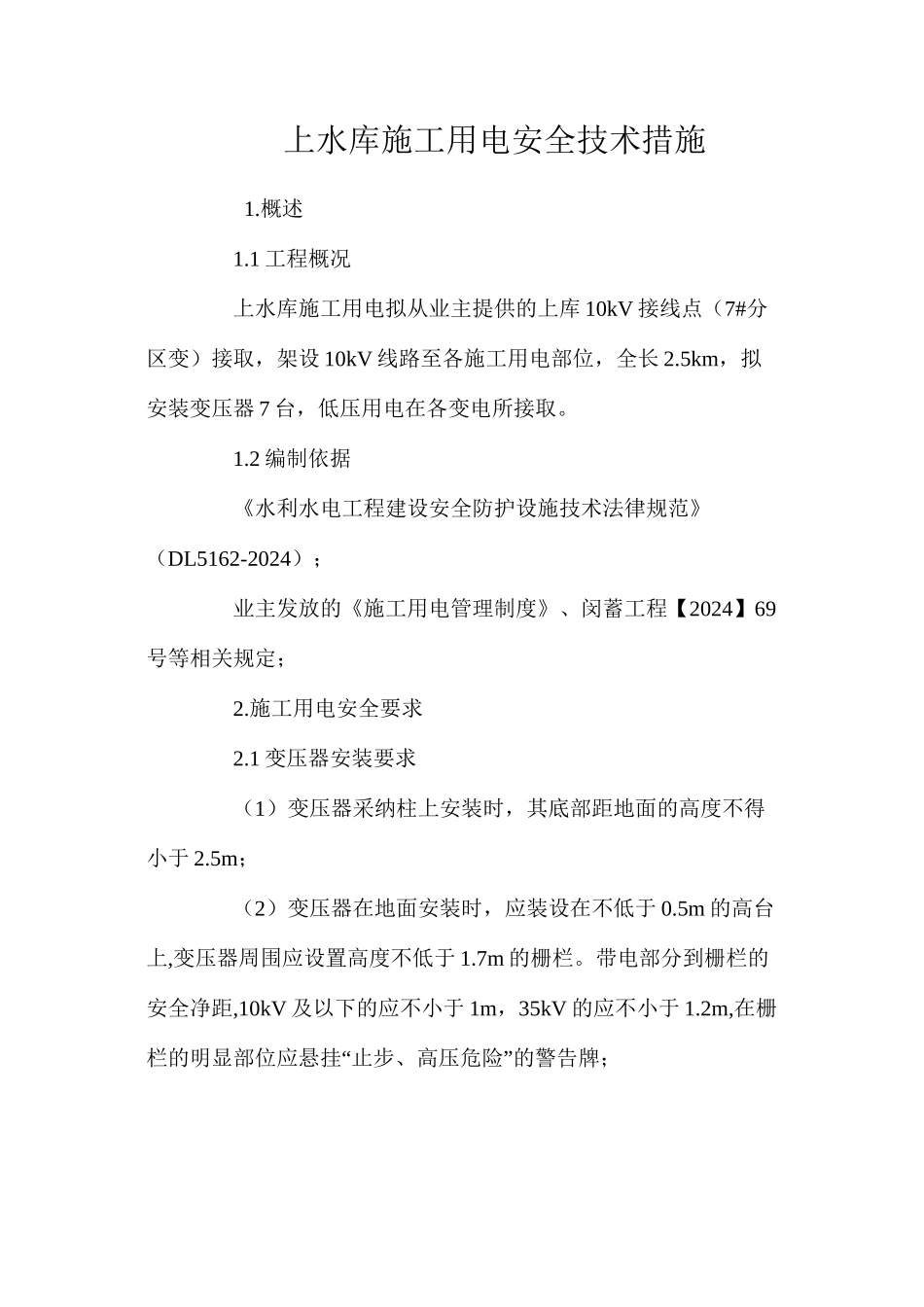

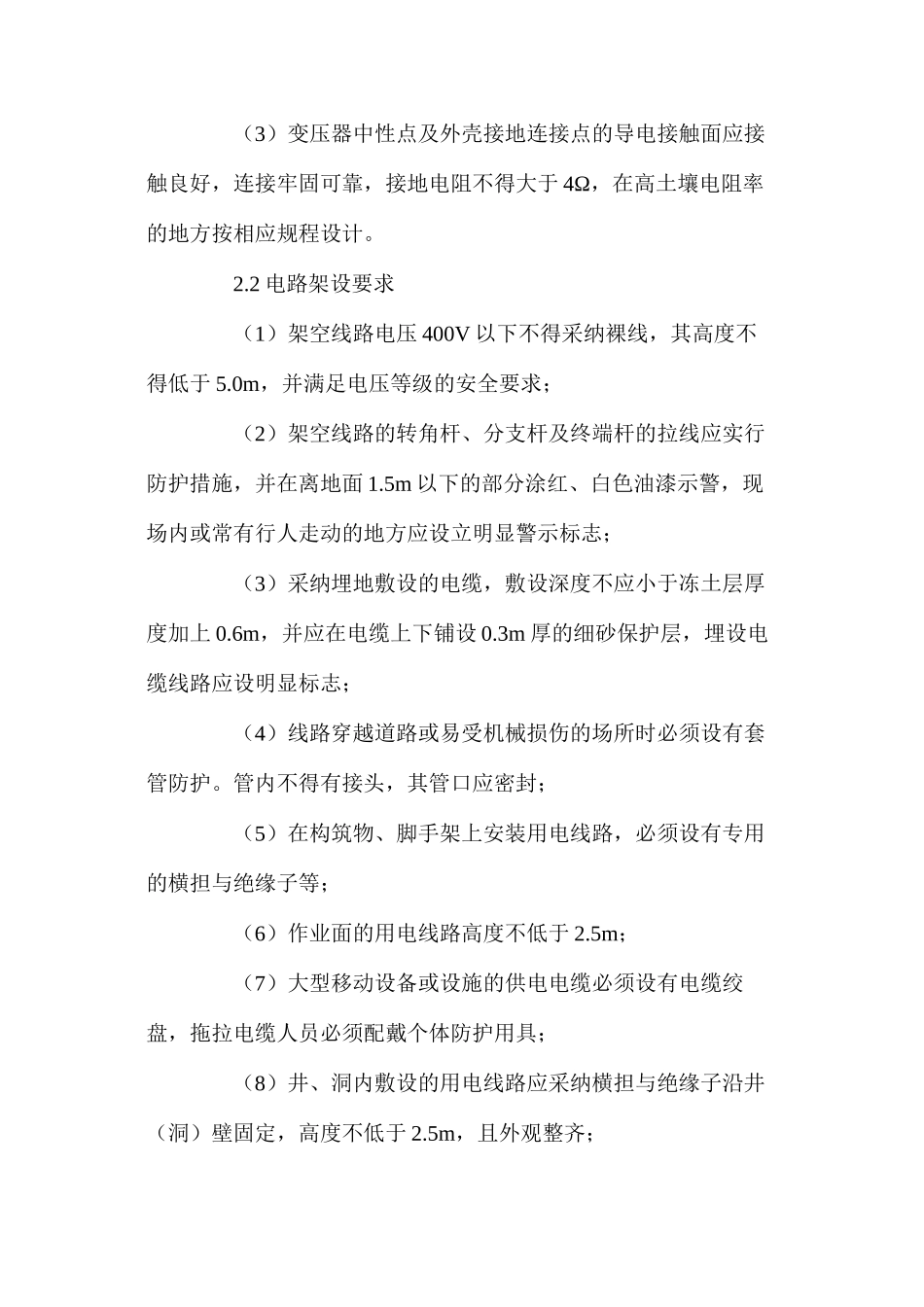

上水库施工用电安全技术措施 1.概述 1.1 工程概况 上水库施工用电拟从业主提供的上库 10kV 接线点（7#分区变）接取，架设 10kV 线路至各施工用电部位，全长 2.5km，拟安装变压器 7 台，低压用电在各变电所接取。 1.2 编制依据 《水利水电工程建设安全防护设施技术法律规范》（DL5162-2024）； 业主发放的《施工用电管理制度》、闵蓄工程【2024】69号等相关规定； 2.施工用电安全要求 2.1 变压器安装要求 （1）变压器采纳柱上安装时，其底部距地面的高度不得小于 2.5m； （2）变压器在地面安装时，应装设在不低于 0.5m 的高台上,变压器周围应设置高度不低于 1.7m 的栅栏。带电部分到栅栏的安全净距,10kV 及以下的应不小于 1m，35kV 的应不小于 1.2m,在栅“”栏的明显部位应悬挂 止步、高压危险 的警告牌； （3）变压器中性点及外壳接地连接点的导电接触面应接触良好，连接牢固可靠，接地电阻不得大于 4Ω，在高土壤电阻率的地方按相应规程设计。 2.2 电路架设要求 （1）架空线路电压 400V 以下不得采纳裸线，其高度不得低于 5.0m，并满足电压等级的安全要求； （2）架空线路的转角杆、分支杆及终端杆的拉线应实行防护措施，并在离地面 1.5m 以下的部分涂红、白色油漆示警，现场内或常有行人走动的地方应设立明显警示标志； （3）采纳埋地敷设的电缆，敷设深度不应小于冻土层厚度加上 0.6m，并应在电缆上下铺设 0.3m 厚的细砂保护层，埋设电缆线路应设明显标志； （4）线路穿越道路或易受机械损伤的场所时必须设有套管防护。管内不得有接头，其管口应密封； （5）在构筑物、脚手架上安装用电线路，必须设有专用的横担与绝缘子等； （6）作业面的用电线路高度不低于 2.5m； （7）大型移动设备或设施的供电电缆必须设有电缆绞盘，拖拉电缆人员必须配戴个体防护用具； （8）井、洞内敷设的用电线路应采纳横担与绝缘子沿井（洞）壁固定，高度不低于 2.5m，且外观整齐； （9）施工电源应采纳三相五线制。 2.3 配电盘（箱）、开关箱等安装要求 （1）各级配电盘（箱）的外壳完整，金属外壳设有通过接线端子板连接的保护接零。配电室、动力配电箱、接线开关箱均应有明显的安全警示标志； （2）配电屏（盘）内应装设短路、过负荷保护装置和漏“”电保护器。严格实行 一机、一闸、一漏 制度； （3）开关柜或配电箱应坚固,其结构应具备防火、防雨的功能。箱、柜内的配线应绝缘良好，排列整齐，绑...
