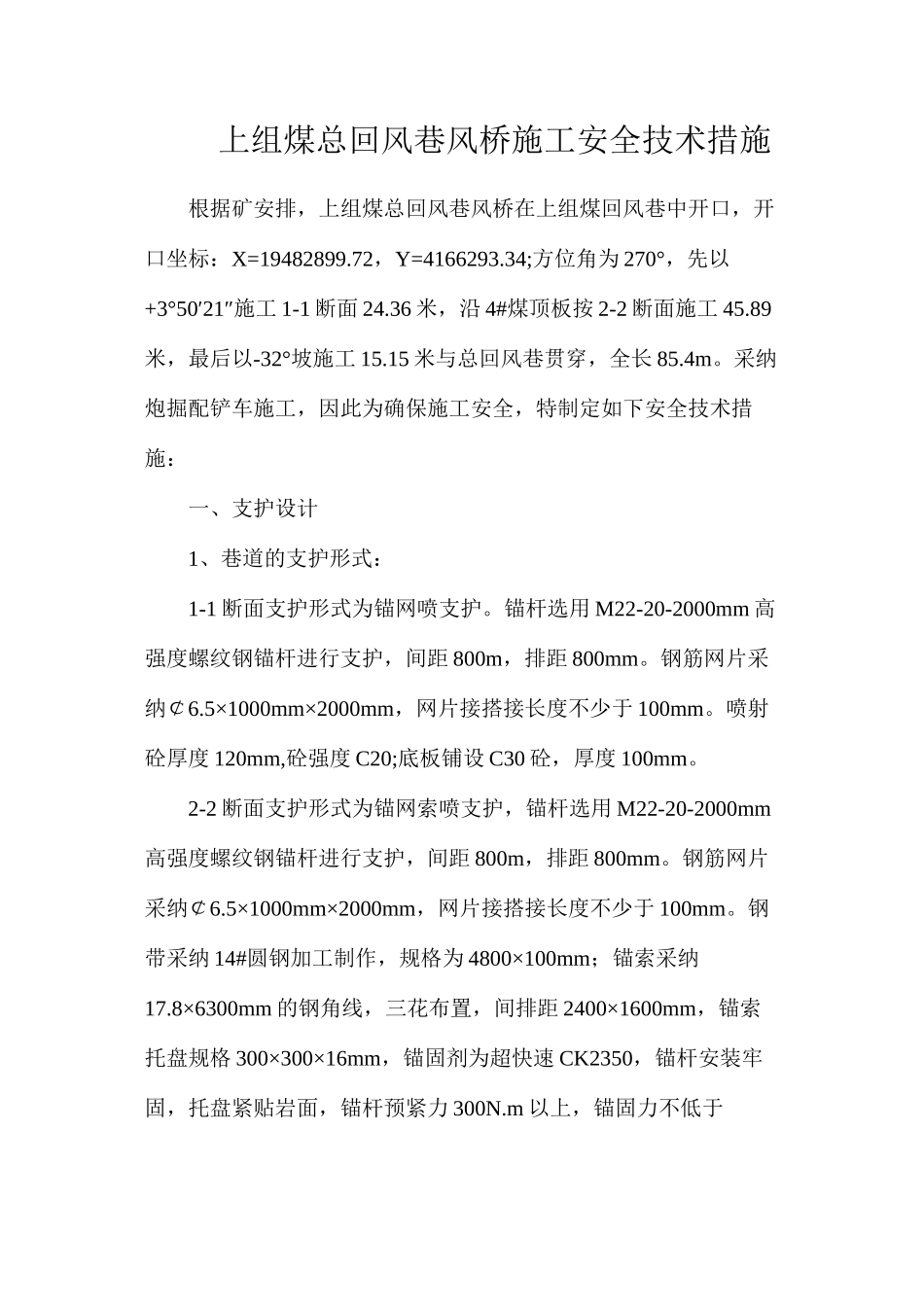

上组煤总回风巷风桥施工安全技术措施

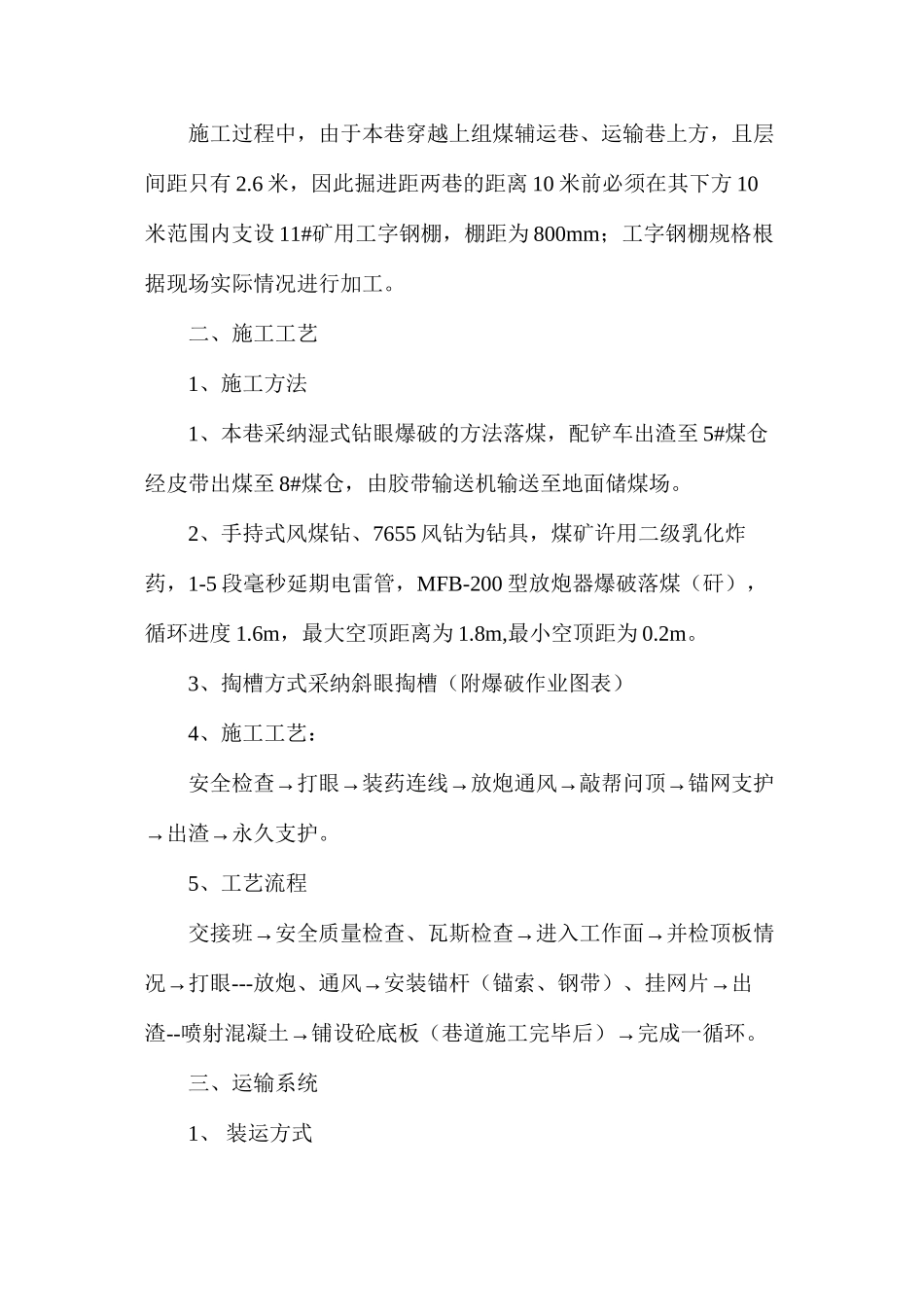

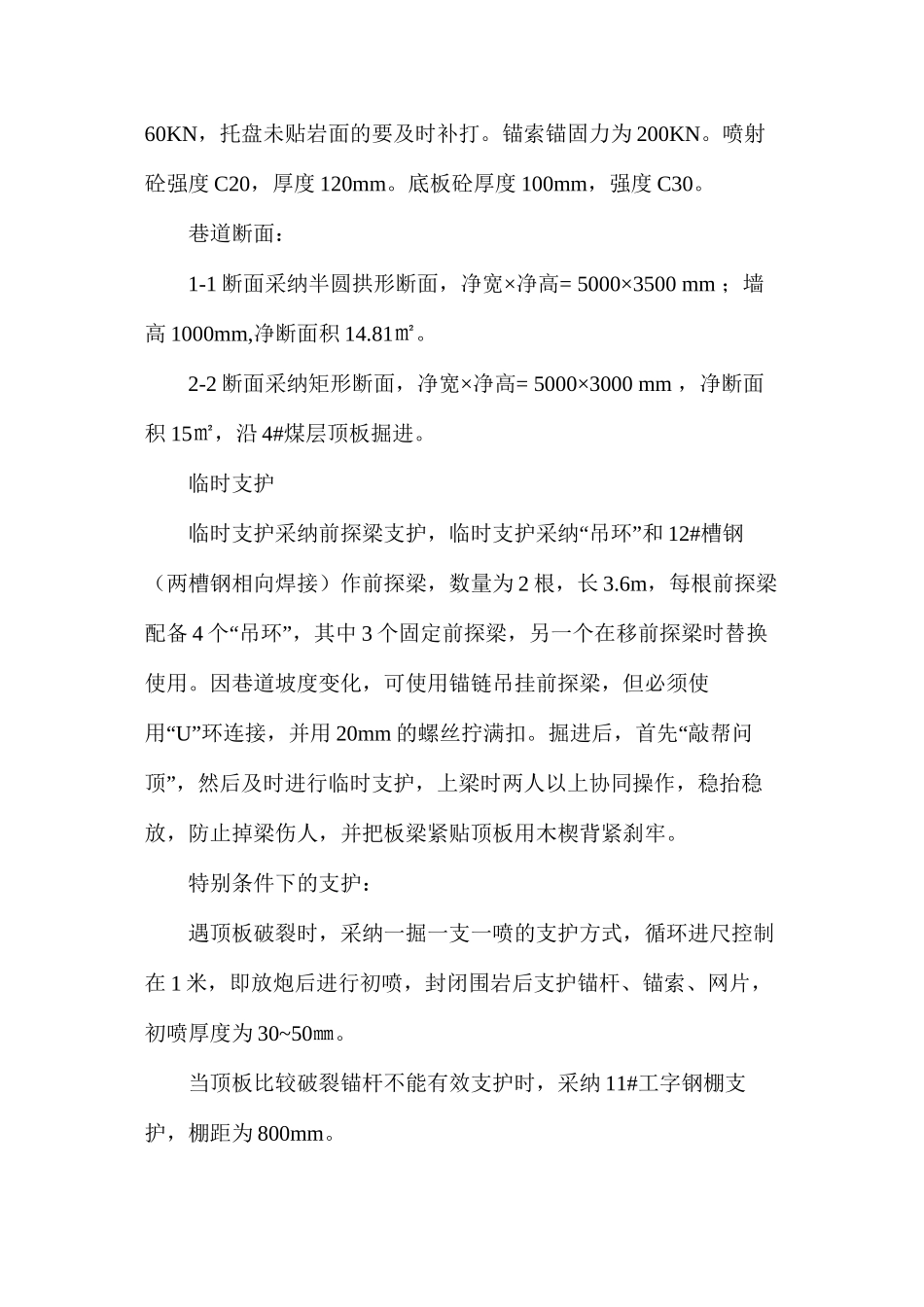

上组煤总回风巷风桥施工安全技术措施根据矿安排，上组煤总回风巷风桥在上组煤回风巷中开口，开口坐标：X=19482899.72，Y=4166293.34;方位角为 270°，先以+3°50′21″施工 1-1 断面 24.36 米，沿 4#煤顶板按 2-2 断面施工 45.89米，最后以-32°坡施工 15.15 米与总回风巷贯穿，全长 85.4m。采纳炮掘配铲车施工，因此为确保施工安全，特制定如下安全技术措施：一、支护设计1、巷道的支护形式：1-1 断面支护形式为锚网喷支护。锚杆选用 M22-20-2000mm 高强度螺纹钢锚杆进行支护，间距 800m，排距 800mm。钢筋网片采纳￠6.5×1000mm×2000mm，网片接搭接长度不少于 100mm。喷射砼厚度 120mm,砼强度 C20;底板铺设 C30 砼，厚度 100mm。2-2 断面支护形式为锚网索喷支护，锚杆选用 M22-20-2000mm高强度螺纹钢锚杆进行支护，间距 800m，排距 800mm。钢筋网片采纳￠6.5×1000mm×2000mm，网片接搭接长度不少于 100mm。钢带采纳 14#圆钢加工制作，规格为 4800×100mm；锚索采纳17.8×6300mm 的钢角线，三花布置，间排距 2400×1600mm，锚索托盘规格 300×300×16mm，锚固剂为超快速 CK2350，锚杆安装牢固，托盘紧贴岩面，锚杆预紧力 300N.m 以上，锚固力不低于60KN，托盘未贴岩面的要及时补打。锚索锚固力为 200KN。喷射砼强度 C20，厚度 120mm。底板砼厚度 100mm，强度 C30。巷道断面：1-1 断面采纳半圆拱形断面，净宽×净高= 5000×3500 mm ；墙高 1000mm,净断面积 14.81㎡。2-2 断面采纳矩形断面，净宽×净高= 5000×3000 mm ，净断面积 15㎡，沿 4#煤层顶板掘进。临时支护“”临时支护采纳前探梁支护，临时支护采纳 吊环 和 12#槽钢（两槽钢相向焊接）作前探梁，数量为 2 根，长 3.6m，每根前探梁配备 4“”个 吊环 ，其中 3 个固定前探梁，另一个在移前探梁时替换使用。因巷道坡度变化，可使用锚链吊挂前探梁，但必须使“用 U”环连接，并用 20mm“的螺丝拧满扣。掘进后，首先 敲帮问”顶 ，然后及时进行临时支护，上梁时两人以上协同操作，稳抬稳放，防止掉梁伤人，并把板梁紧贴顶板用木楔背紧刹牢。特别条件下的支护：遇顶板破裂时，采纳一掘一支一喷的支护方式，循环进尺控制在 1 米，即放炮后进行初喷，封闭围岩后支护锚杆、锚索、网片，初喷厚度为 30~50㎜。当顶板比较破裂锚杆不能有效支护时，采纳 11#工字钢棚支护，棚距为 800mm。施工过程中，由于本巷穿越上组煤辅...
