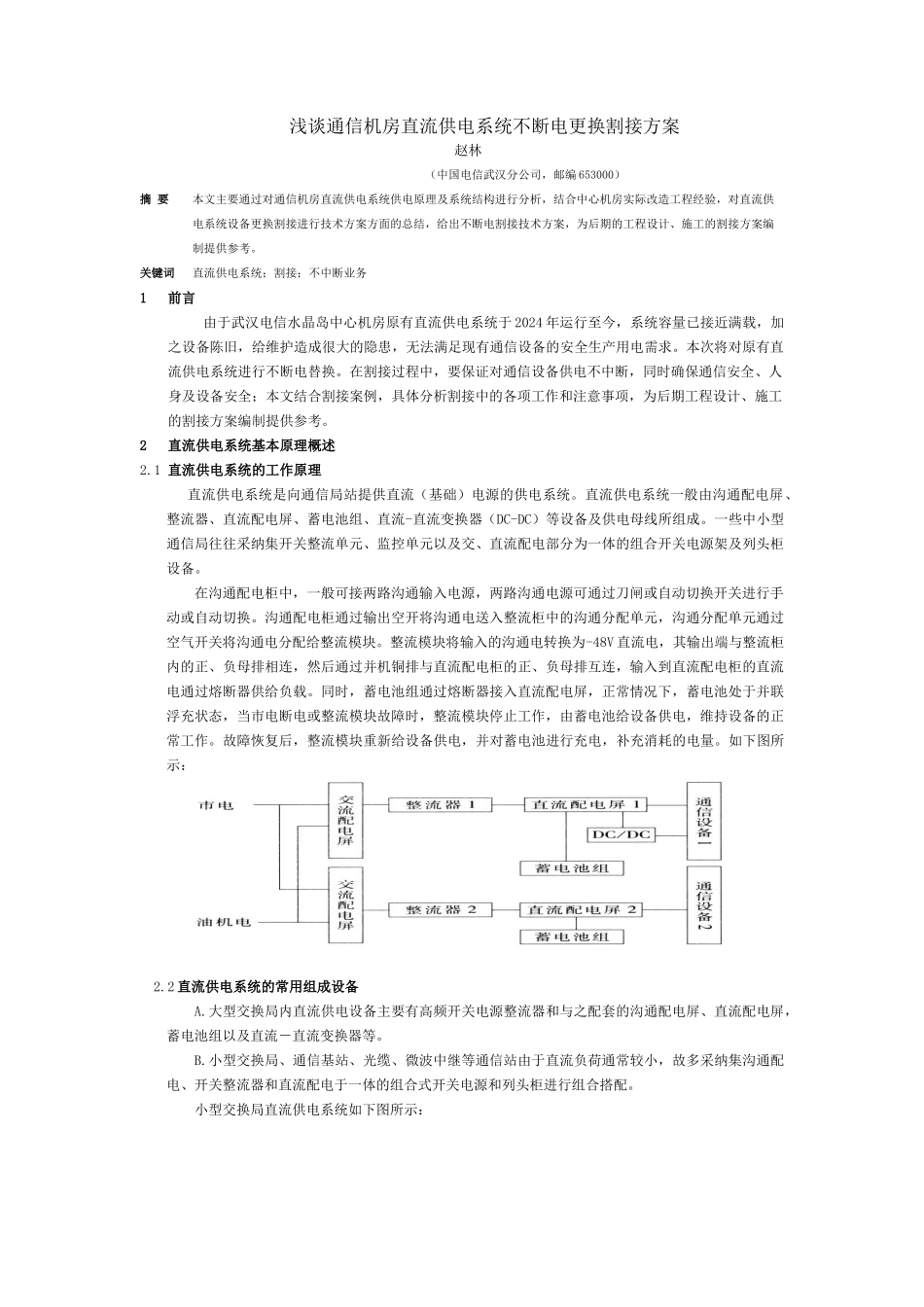

浅谈通信机房直流供电系统不断电更换割接方案 赵林 （中国电信武汉分公司，邮编 653000） 摘 要 本文主要通过对通信机房直流供电系统供电原理及系统结构进行分析，结合中心机房实际改造工程经验，对直流供电系统设备更换割接进行技术方案方面的总结，给出不断电割接技术方案，为后期的工程设计、施工的割接方案编制提供参考。关键词 直流供电系统；割接；不中断业务1前言 由于武汉电信水晶岛中心机房原有直流供电系统于 2024 年运行至今，系统容量已接近满载，加之设备陈旧，给维护造成很大的隐患，无法满足现有通信设备的安全生产用电需求。本次将对原有直流供电系统进行不断电替换。在割接过程中，要保证对通信设备供电不中断，同时确保通信安全、人身及设备安全；本文结合割接案例，具体分析割接中的各项工作和注意事项，为后期工程设计、施工的割接方案编制提供参考。2直流供电系统基本原理概述2.1 直流供电系统的工作原理直流供电系统是向通信局站提供直流（基础）电源的供电系统。直流供电系统一般由沟通配电屏、整流器、直流配电屏、蓄电池组、直流-直流变换器（DC-DC）等设备及供电母线所组成。一些中小型通信局往往采纳集开关整流单元、监控单元以及交、直流配电部分为一体的组合开关电源架及列头柜设备。在沟通配电柜中，一般可接两路沟通输入电源，两路沟通电源可通过刀闸或自动切换开关进行手动或自动切换。沟通配电柜通过输出空开将沟通电送入整流柜中的沟通分配单元，沟通分配单元通过空气开关将沟通电分配给整流模块。整流模块将输入的沟通电转换为-48V 直流电，其输出端与整流柜内的正、负母排相连，然后通过并机铜排与直流配电柜的正、负母排互连，输入到直流配电柜的直流电通过熔断器供给负载。同时，蓄电池组通过熔断器接入直流配电屏，正常情况下，蓄电池处于并联浮充状态，当市电断电或整流模块故障时，整流模块停止工作，由蓄电池给设备供电，维持设备的正常工作。故障恢复后，整流模块重新给设备供电，并对蓄电池进行充电，补充消耗的电量。如下图所示：2.2 直流供电系统的常用组成设备A.大型交换局内直流供电设备主要有高频开关电源整流器和与之配套的沟通配电屏、直流配电屏，蓄电池组以及直流－直流变换器等。B.小型交换局、通信基站、光缆、微波中继等通信站由于直流负荷通常较小，故多采纳集沟通配电、开关整流器和直流配电于一体的组合式开关电源和列头柜进行组合搭配。小型交换局直流供电系统如下图所...
