临时施工用电方案

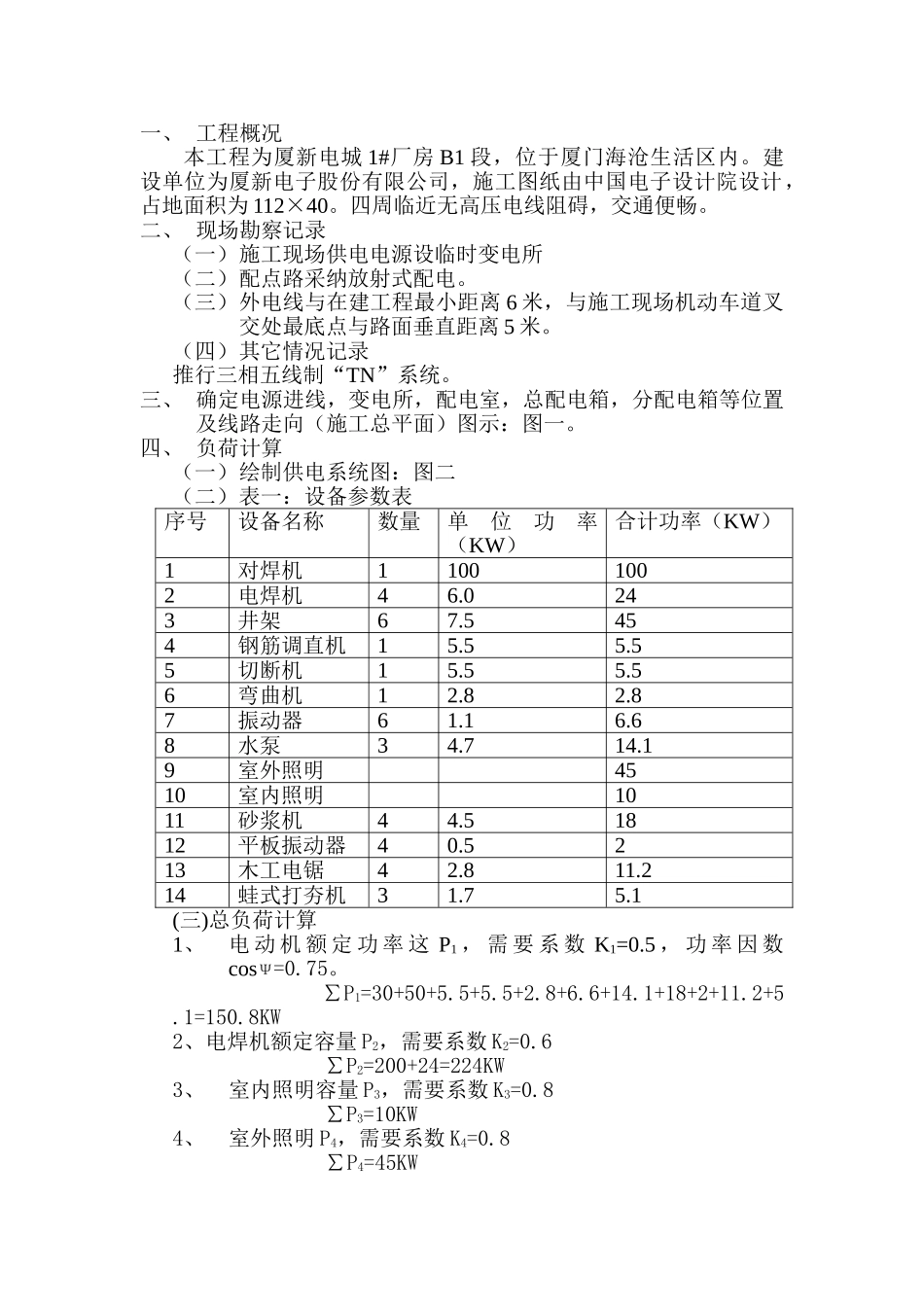

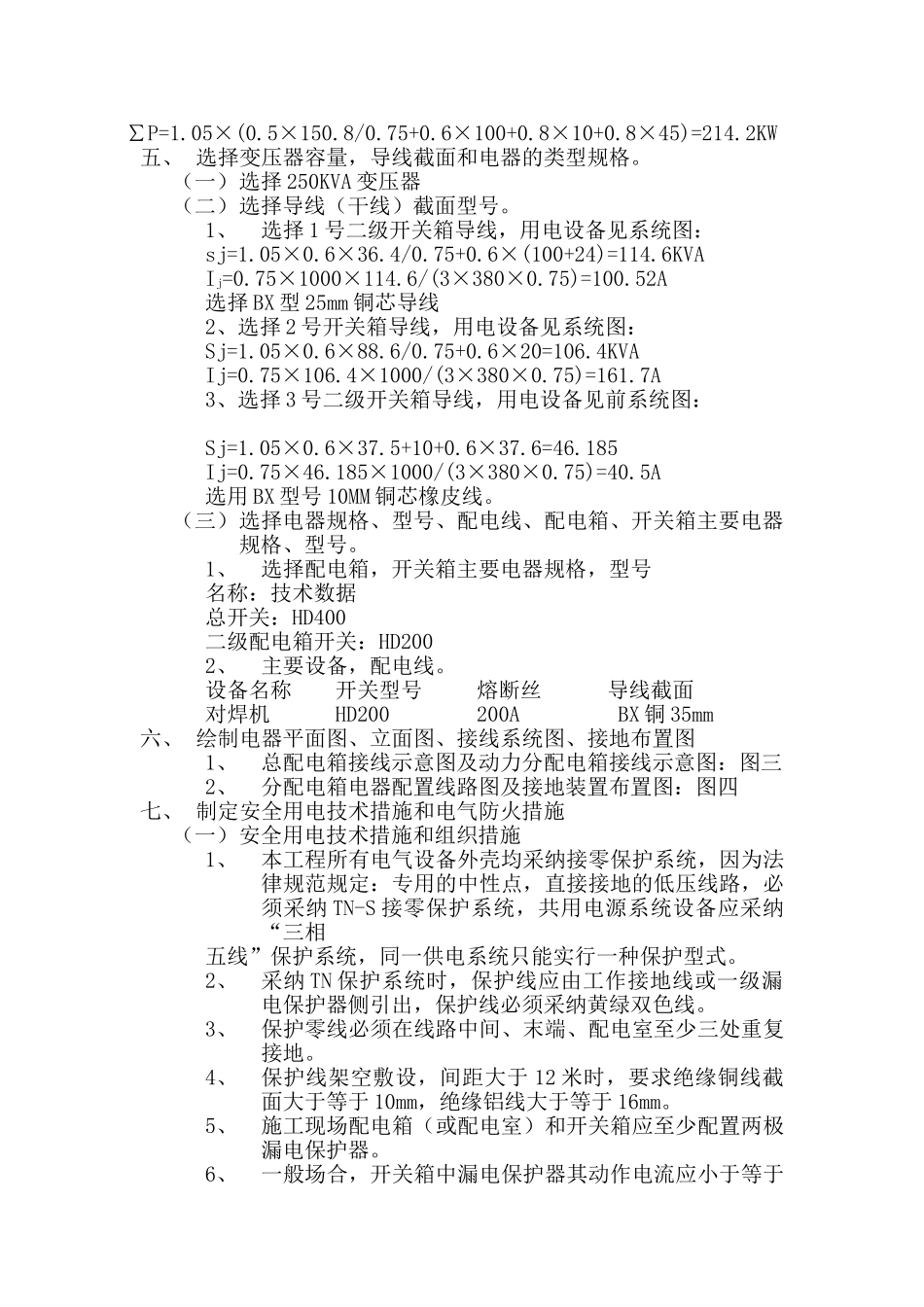

一、 工程概况本工程为厦新电城 1#厂房 B1 段，位于厦门海沧生活区内。建设单位为厦新电子股份有限公司，施工图纸由中国电子设计院设计，占地面积为 112×40。四周临近无高压电线阻碍，交通便畅。二、 现场勘察记录（一）施工现场供电电源设临时变电所（二）配点路采纳放射式配电。（三）外电线与在建工程最小距离 6 米，与施工现场机动车道叉交处最底点与路面垂直距离 5 米。（四）其它情况记录推行三相五线制“TN”系统。三、 确定电源进线，变电所，配电室，总配电箱，分配电箱等位置及线路走向（施工总平面）图示：图一。四、 负荷计算（一）绘制供电系统图：图二（二）表一：设备参数表序号设备名称数量单位功率（KW）合计功率（KW）1对焊机11001002电焊机46.0243井架67.5454钢筋调直机15.55.55切断机15.55.56弯曲机12.82.87振动器61.16.68水泵34.714.19室外照明4510室内照明1011砂浆机44.51812平板振动器40.5213木工电锯42.811.214蛙式打夯机31.75.1(三)总负荷计算1、电 动 机 额 定 功 率 这 P1 ， 需 要 系 数 K1=0.5 ， 功 率 因 数cosΨ=0.75。 ∑P1=30+50+5.5+5.5+2.8+6.6+14.1+18+2+11.2+5.1=150.8KW2、电焊机额定容量 P2，需要系数 K2=0.6∑P2=200+24=224KW3、室内照明容量 P3，需要系数 K3=0.8∑P3=10KW 4、室外照明 P4，需要系数 K4=0.8∑P4=45KW∑P=1.05×(0.5×150.8/0.75+0.6×100+0.8×10+0.8×45)=214.2KW五、 选择变压器容量，导线截面和电器的类型规格。（一）选择 250KVA 变压器（二）选择导线（干线）截面型号。1、选择 1 号二级开关箱导线，用电设备见系统图：sj=1.05×0.6×36.4/0.75+0.6×(100+24)=114.6KVAIj=0.75×1000×114.6/(3×380×0.75)=100.52A选择 BX 型 25mm 铜芯导线2、选择 2 号开关箱导线，用电设备见系统图：Sj=1.05×0.6×88.6/0.75+0.6×20=106.4KVAIj=0.75×106.4×1000/(3×380×0.75)=161.7A3、选择 3 号二级开关箱导线，用电设备见前系统图：Sj=1.05×0.6×37.5+10+0.6×37.6=46.185Ij=0.75×46.185×1000/(3×380×0.75)=40.5A选用 BX 型号 10MM 铜芯橡皮线。（三）选择电器规格、型号、配电线、配电箱、开关箱主要电器规格、型号。1、选择配电箱，开关箱主要电器规格，型号名称：技术数据总开关：HD400二级配电箱开关：HD2002、主要设备，配电线。设备名称 开关型号 熔断丝 导线截面对焊机 HD200 200A BX 铜 35mm六、 绘制电...
