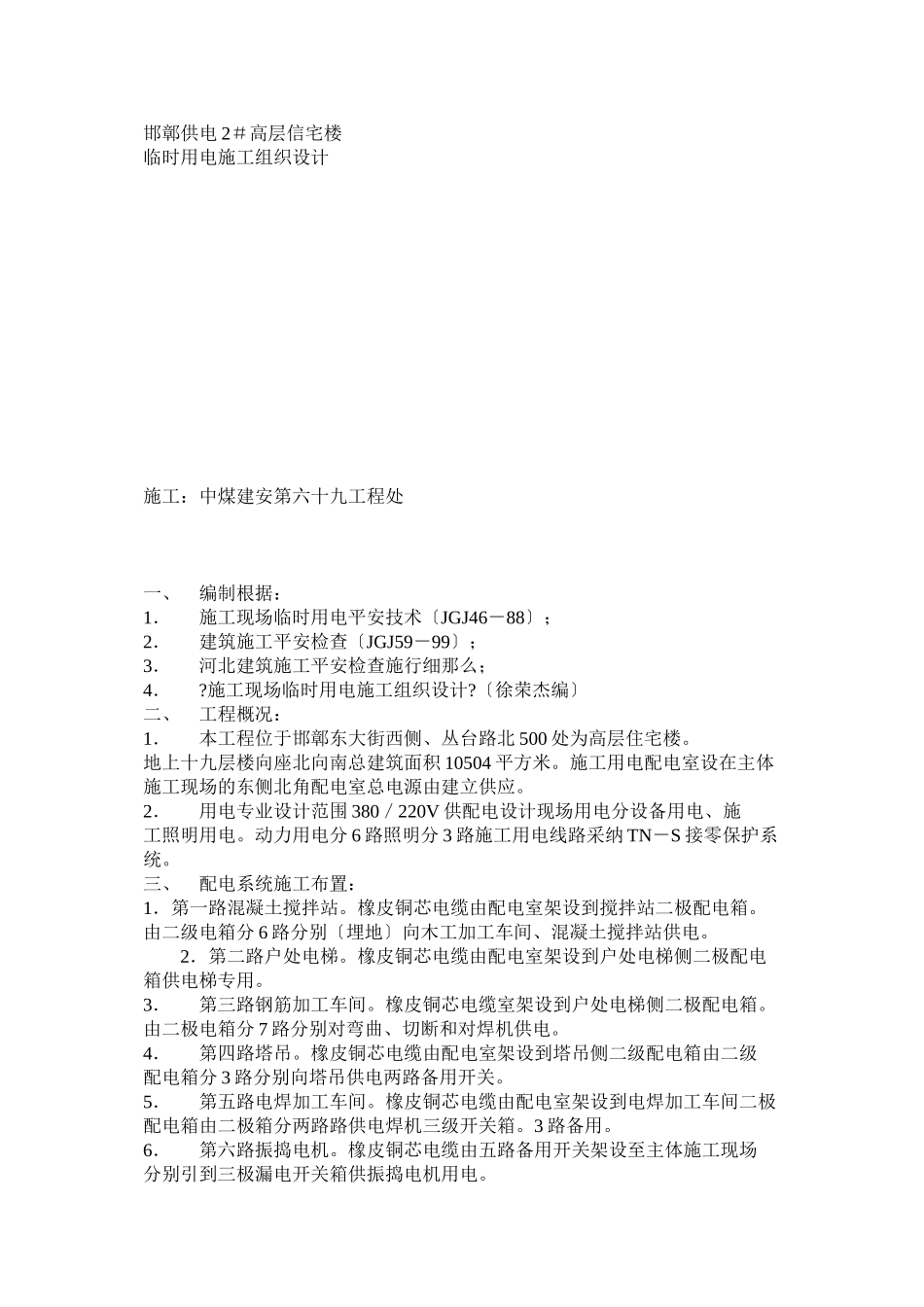

邯鄣供电 2＃高层信宅楼临时用电施工组织设计施工：中煤建安第六十九工程处一、编制根据：1．施工现场临时用电平安技术〔JGJ46－88〕；2．建筑施工平安检查〔JGJ59－99〕；3．河北建筑施工平安检查施行细那么；4．?施工现场临时用电施工组织设计?〔徐荣杰编〕二、工程概况：1．本工程位于邯鄣东大街西侧、丛台路北 500 处为高层住宅楼。地上十九层楼向座北向南总建筑面积 10504 平方米。施工用电配电室设在主体施工现场的东侧北角配电室总电源由建立供应。2．用电专业设计范围 380／220V 供配电设计现场用电分设备用电、施工照明用电。动力用电分 6 路照明分 3 路施工用电线路采纳 TN－S 接零保护系统。三、配电系统施工布置：1．第一路混凝土搅拌站。橡皮铜芯电缆由配电室架设到搅拌站二极配电箱。由二级电箱分 6 路分别〔埋地〕向木工加工车间、混凝土搅拌站供电。 2．第二路户处电梯。橡皮铜芯电缆由配电室架设到户处电梯侧二极配电箱供电梯专用。3．第三路钢筋加工车间。橡皮铜芯电缆室架设到户处电梯侧二极配电箱。由二极电箱分 7 路分别对弯曲、切断和对焊机供电。4．第四路塔吊。橡皮铜芯电缆由配电室架设到塔吊侧二级配电箱由二级配电箱分 3 路分别向塔吊供电两路备用开关。5．第五路电焊加工车间。橡皮铜芯电缆由配电室架设到电焊加工车间二极配电箱由二极箱分两路路供电焊机三级开关箱。3 路备用。6．第六路振捣电机。橡皮铜芯电缆由五路备用开关架设至主体施工现场分别引到三极漏电开关箱供振捣电机用电。施工所有设备用电采纳三级用电二极保护。三级开关箱：一机一闸一漏一箱配电。详见临电施工平面图。四、负荷计算：每一路：混凝土搅拌站、木机加工车间用电设备总功率为 91.3 千瓦选电缆截面为〔3×50＋2×25〕P 机千瓦五、配电室设备：总负荷：180 千瓦1．配电室高度大于 3m。2．成排与电屏。电屏之间应采纳不小于 6m2 铜芯导线互相连接与接地线连接。3．配电屏正面的操作宽度不应小于 1.5m 通过人通道不小于 0.6m。配电室门向外开并配锁。4．满足供电运行可靠、操作灵敏、检修方便、有专人值班。六、电缆、电线敷设：1．防止电缆受到各种损坏及腐蚀避开规划中建筑工程需要挖掘施施工场地土方。2．电缆在室外直埋地敷设的浓度不小于 0.6m 并在电缆上下均匀铺设不小于 0.5m 厚的细砂然后覆盖砖硬质板物保护。3．电缆建筑道路易受机械损伤的场所引出地面 2m 高度到地下 0.2m处必须加设防护套。...
