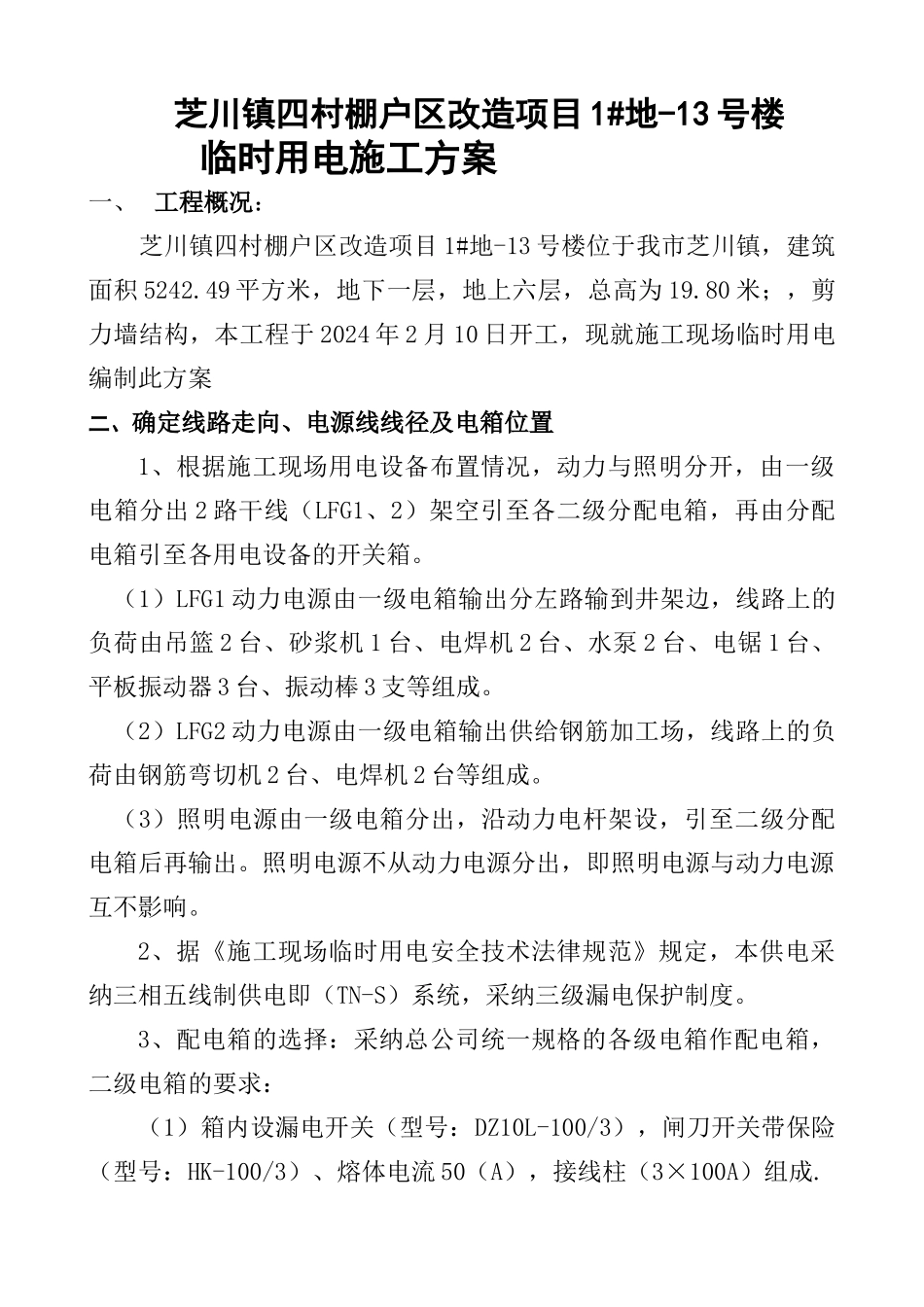

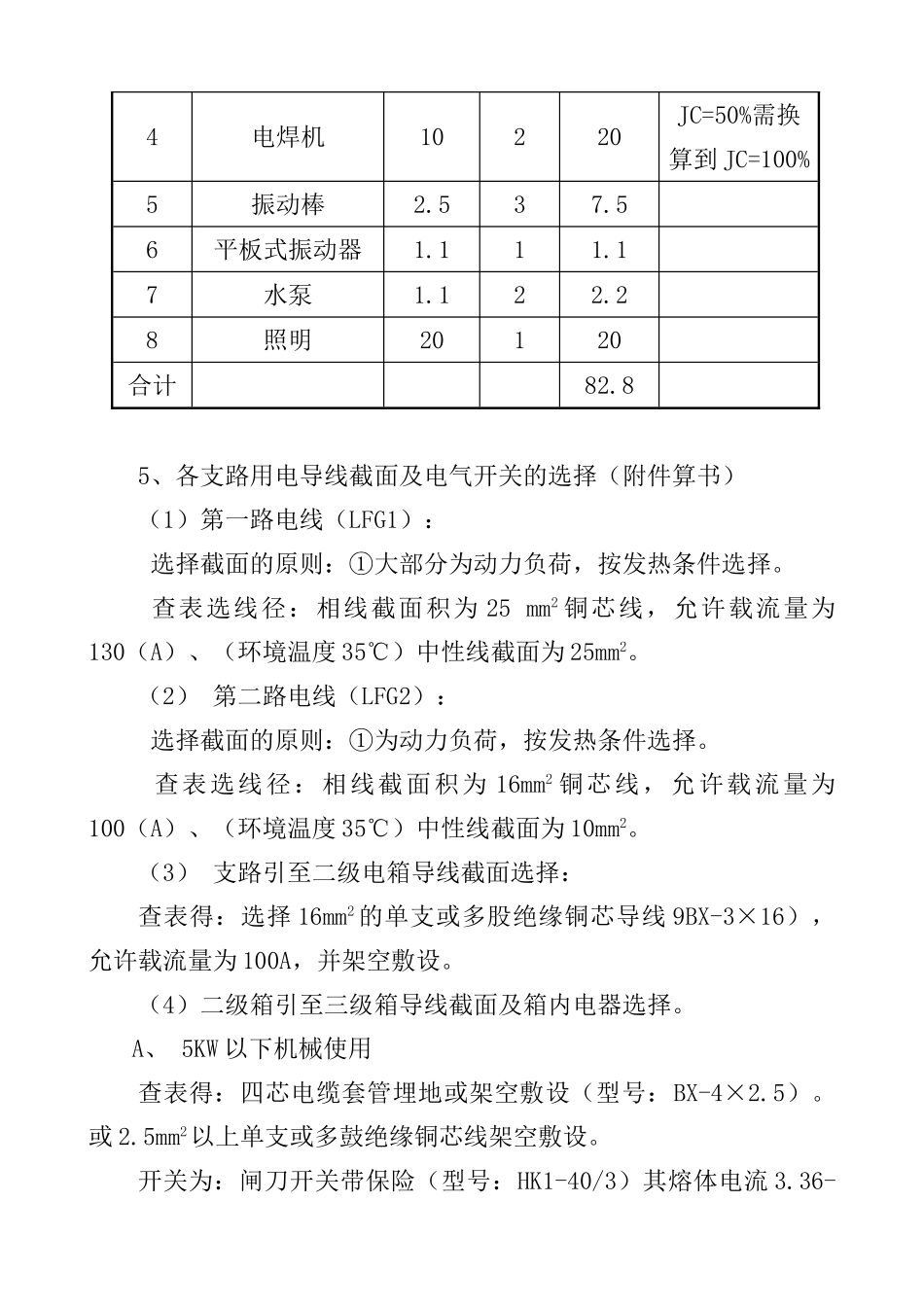

芝川镇四村棚户区改造项目 1#地-13 号楼 临时用电施工方案一、 工程概况： 芝川镇四村棚户区改造项目 1#地-13 号楼位于我市芝川镇，建筑面积 5242.49 平方米，地下一层，地上六层，总高为 19.80 米；，剪力墙结构，本工程于 2024 年 2 月 10 日开工，现就施工现场临时用电编制此方案二、确定线路走向、电源线线径及电箱位置1、根据施工现场用电设备布置情况，动力与照明分开，由一级电箱分出 2 路干线（LFG1、2）架空引至各二级分配电箱，再由分配电箱引至各用电设备的开关箱。（1）LFG1 动力电源由一级电箱输出分左路输到井架边，线路上的负荷由吊篮 2 台、砂浆机 1 台、电焊机 2 台、水泵 2 台、电锯 1 台、平板振动器 3 台、振动棒 3 支等组成。（2）LFG2 动力电源由一级电箱输出供给钢筋加工场，线路上的负荷由钢筋弯切机 2 台、电焊机 2 台等组成。（3）照明电源由一级电箱分出，沿动力电杆架设，引至二级分配电箱后再输出。照明电源不从动力电源分出，即照明电源与动力电源互不影响。2、据《施工现场临时用电安全技术法律规范》规定，本供电采纳三相五线制供电即（TN-S）系统，采纳三级漏电保护制度。3、配电箱的选择：采纳总公司统一规格的各级电箱作配电箱，二级电箱的要求：（1）箱内设漏电开关（型号：DZ10L-100/3），闸刀开关带保险（型号：HK-100/3）、熔体电流 50（A），接线柱（3×100A）组成.（2）漏电开关的动作电流及动作时间指标分别为(50mA,小于0.1S)。（3） 二级电箱外壳必须连通保护接地且重复接地。（4） 各楼层用电考虑施工及敷设方便，宜设在吊笼侧并每层设一个配电箱，由该电箱输出各个流动电箱。4、级电箱位置及布线原则：（1）井架式起重机配电箱设在笼架边，便于电源进出线。（2）砼搅拌机位于水泥库旁、笼架的一侧，其配电箱就设在水泥库旁。（3）弯切机配电箱设在机侧，采纳埋地敷线，以便材料进场。（4）振捣器配电箱应布置在使用地点附近（即流动电箱）。（5）砂浆机、灰机的配电箱设在砂场及灰池附近，导线采纳架空敷设。（6）电焊机为可移动设备，采纳回路供电，导线采纳橡皮套软电缆。（7）分配电箱距固定式用电设备距离均不超过 3 米，距沟通弧焊机距离不大于 5 米，、水泵的距离大于 1.5 米、小于 6 米。现场计划用电量统计表 （附表 1）序号名 称功 率（KW）数 量合计功率（KW）备 注1钢筋弯切机3.0262电锯3133砂浆机2124电焊机10220JC=50%需换算...
