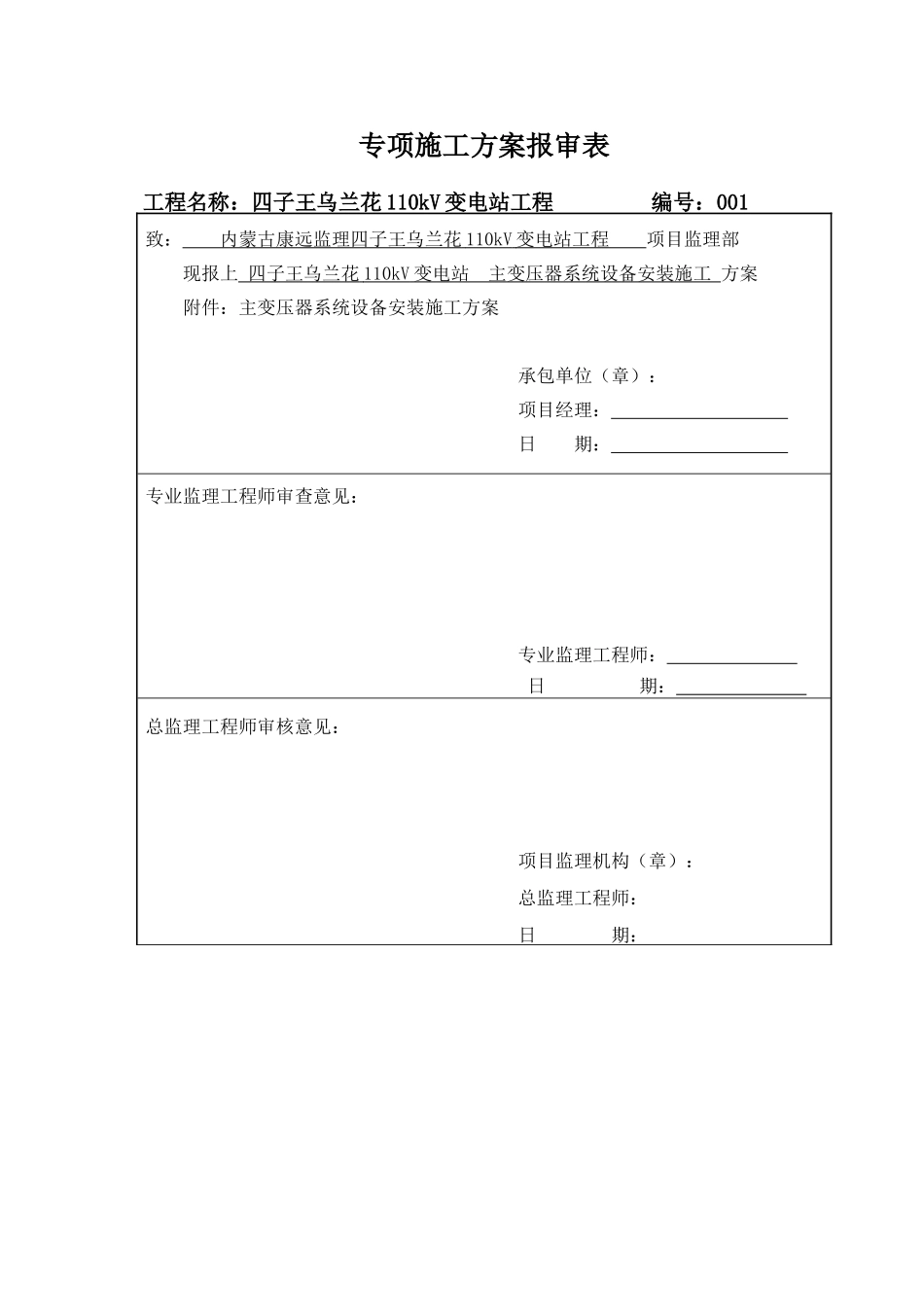

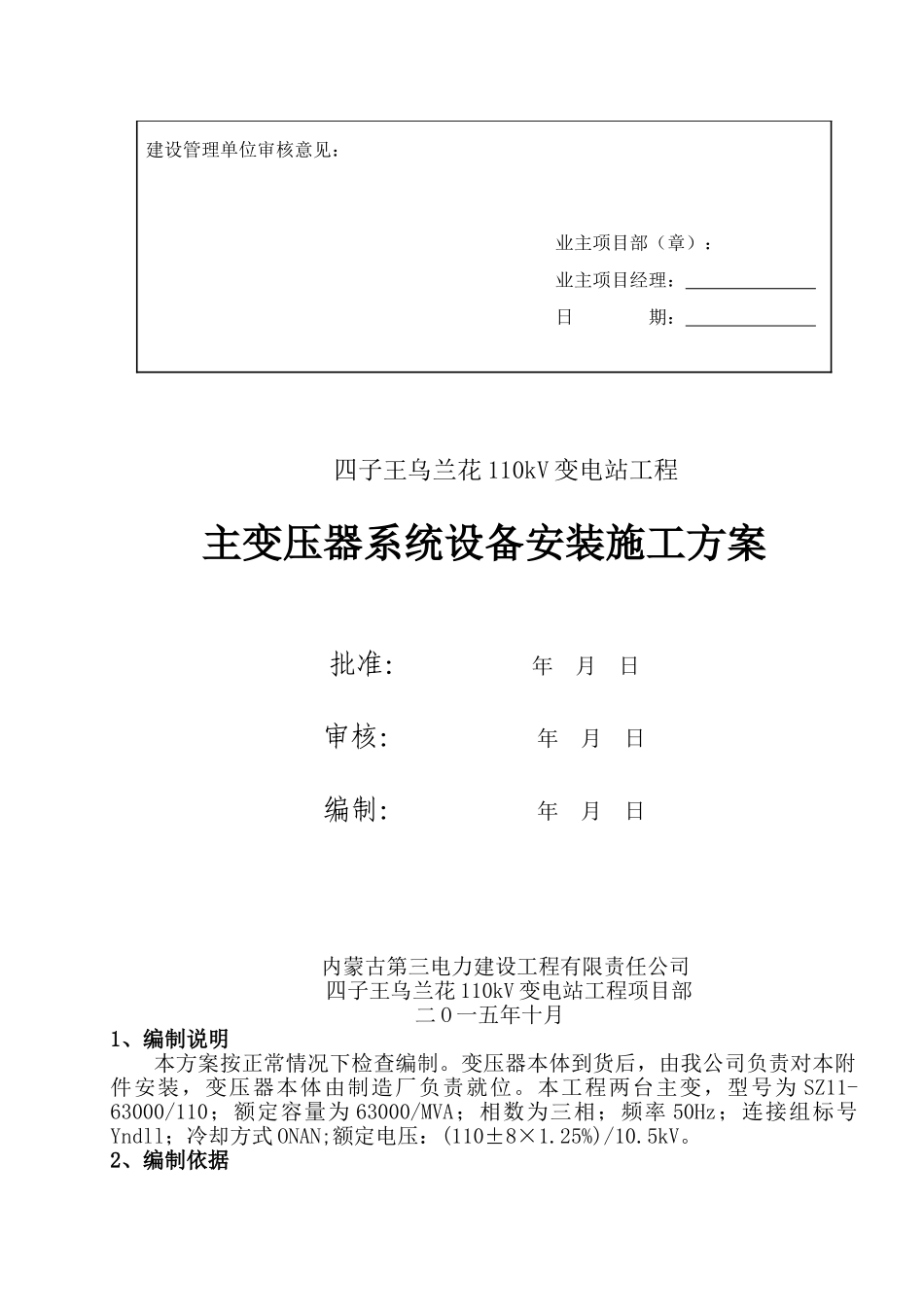

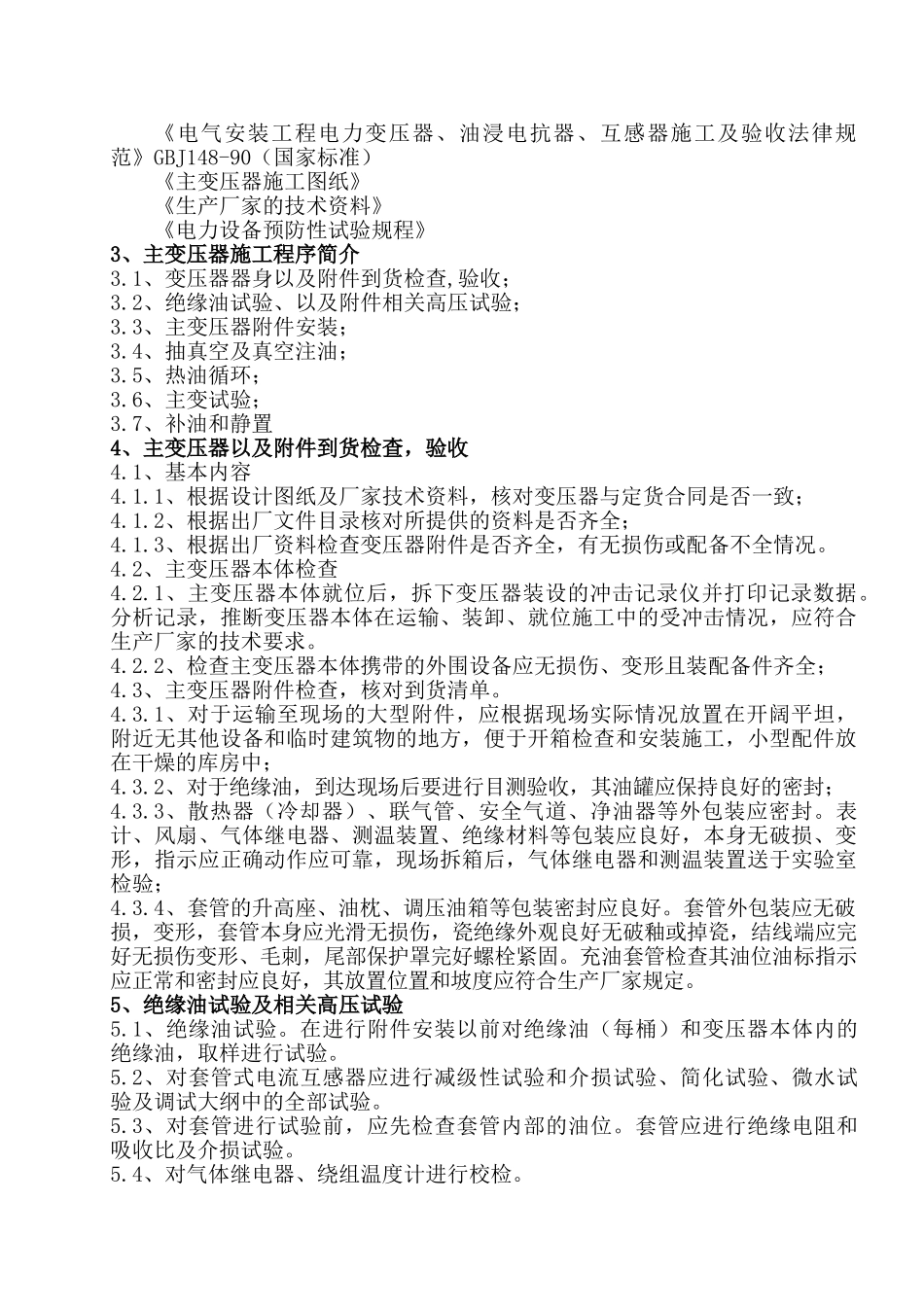

专项施工方案报审表 工程名称：四子王乌兰花 110kV 变电站工程 编号：001致： 内蒙古康远监理四子王乌兰花 110kV 变电站工程 项目监理部现报上 四子王乌兰花 110kV 变电站 主变压器系统设备安装施工 方案附件：主变压器系统设备安装施工方案 承包单位（章）： 项目经理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审核意见： 项目监理机构（章）： 总监理工程师： 日 期： 建设管理单位审核意见： 业主项目部（章）： 业主项目经理： 日 期： 四子王乌兰花 110kV 变电站工程主变压器系统设备安装施工方案批准： 年 月 日审核： 年 月 日编制： 年 月 日内蒙古第三电力建设工程有限责任公司 四子王乌兰花 110kV 变电站工程项目部 二 O 一五年十月1、编制说明本方案按正常情况下检查编制。变压器本体到货后，由我公司负责对本附件安装，变压器本体由制造厂负责就位。本工程两台主变，型号为 SZ11-63000/110；额定容量为 63000/MVA；相数为三相；频率 50Hz；连接组标号Yndll；冷却方式 ONAN;额定电压：(110±8×1.25%)/10.5kV。 2、编制依据《电气安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》GBJ148-90（国家标准）《主变压器施工图纸》《生产厂家的技术资料》《电力设备预防性试验规程》3、主变压器施工程序简介3.1、变压器器身以及附件到货检查,验收；3.2、绝缘油试验、以及附件相关高压试验； 3.3、主变压器附件安装； 3.4、抽真空及真空注油；3.5、热油循环；3.6、主变试验；3.7、补油和静置4、主变压器以及附件到货检查，验收4.1、基本内容4.1.1、根据设计图纸及厂家技术资料，核对变压器与定货合同是否一致；4.1.2、根据出厂文件目录核对所提供的资料是否齐全；4.1.3、根据出厂资料检查变压器附件是否齐全，有无损伤或配备不全情况。4.2、主变压器本体检查4.2.1、主变压器本体就位后，拆下变压器装设的冲击记录仪并打印记录数据。分析记录，推断变压器本体在运输、装卸、就位施工中的受冲击情况，应符合生产厂家的技术要求。4.2.2、检查主变压器本体携带的外围设备应无损伤、变形且装配备件齐全；4.3、主变压器附件检查，核对到货清单。4.3.1、对于运输至现场的大型附件，应根据现场实际情况放置在开阔平坦，附近无其他设备和临时建筑物的地方，便于开箱检查和安装施工，小型配件放在干燥的库房中；4.3.2、对于绝缘油，到达现场后要进...
