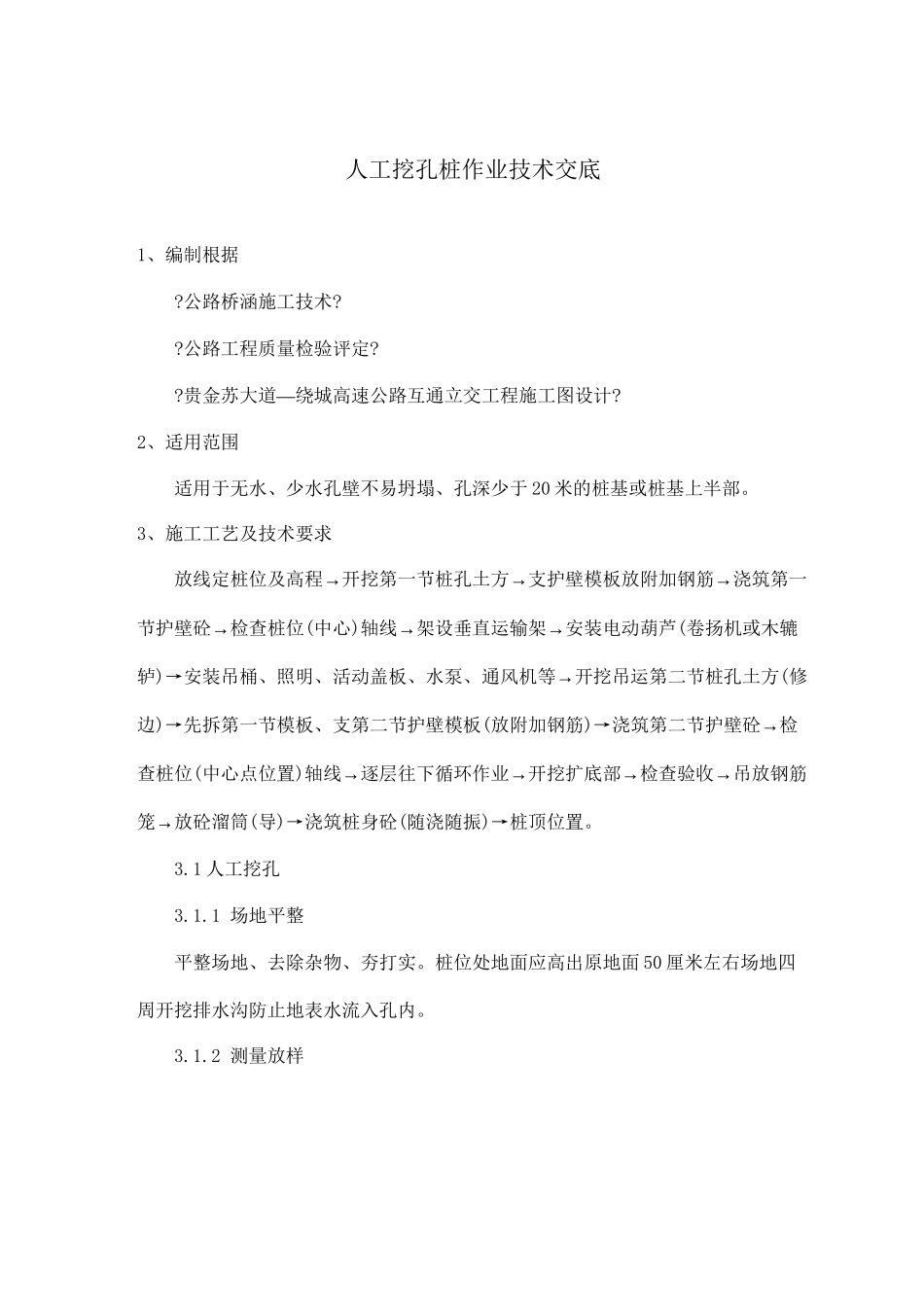

人工挖孔桩作业技术交底

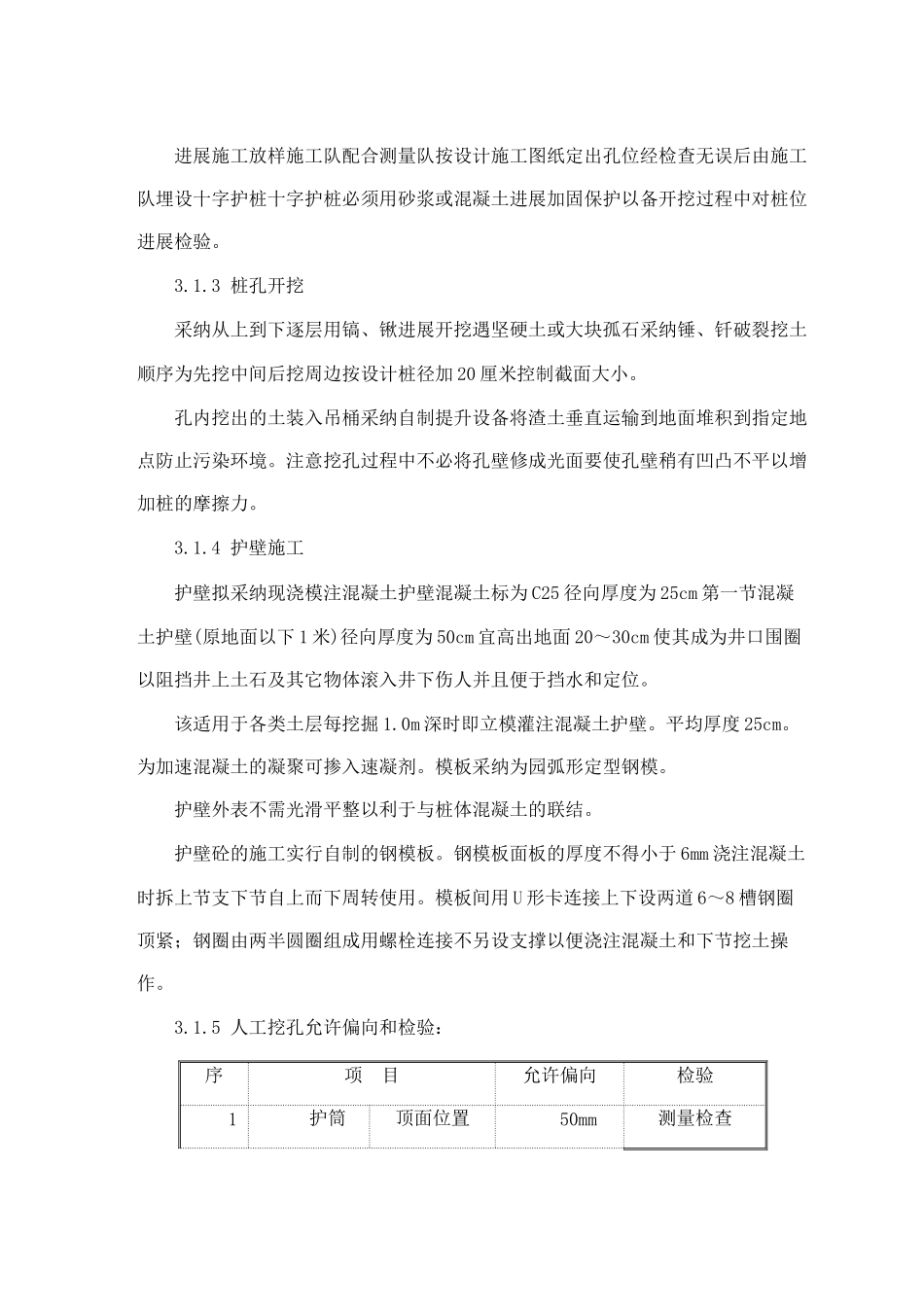

人工挖孔桩作业技术交底1、编制根据?公路桥涵施工技术??公路工程质量检验评定??—贵金苏大道绕城高速公路互通立交工程施工图设计?2、适用范围适用于无水、少水孔壁不易坍塌、孔深少于 20 米的桩基或桩基上半部。3、施工工艺及技术要求→→→放线定桩位及高程开挖第一节桩孔土方支护壁模板放附加钢筋浇筑第一→节护壁砼检查桩位(中心)→→轴线架设垂直运输架安装电动葫芦(卷扬机或木辘轳)→→安装吊桶、照明、活动盖板、水泵、通风机等开挖吊运第二节桩孔土方(修边)→先拆第一节模板、支第二节护壁模板(放附加钢筋)→→浇筑第二节护壁砼检查桩位(中心点位置)→→→→轴线逐层往下循环作业开挖扩底部检查验收吊放钢筋→笼放砼溜筒(导)→浇筑桩身砼(随浇随振)→桩顶位置。3.1 人工挖孔3.1.1 场地平整平整场地、去除杂物、夯打实。桩位处地面应高出原地面 50 厘米左右场地四周开挖排水沟防止地表水流入孔内。3.1.2 测量放样进展施工放样施工队配合测量队按设计施工图纸定出孔位经检查无误后由施工队埋设十字护桩十字护桩必须用砂浆或混凝土进展加固保护以备开挖过程中对桩位进展检验。3.1.3 桩孔开挖采纳从上到下逐层用镐、锹进展开挖遇坚硬土或大块孤石采纳锤、钎破裂挖土顺序为先挖中间后挖周边按设计桩径加 20 厘米控制截面大小。孔内挖出的土装入吊桶采纳自制提升设备将渣土垂直运输到地面堆积到指定地点防止污染环境。注意挖孔过程中不必将孔壁修成光面要使孔壁稍有凹凸不平以增加桩的摩擦力。3.1.4 护壁施工护壁拟采纳现浇模注混凝土护壁混凝土标为 C25 径向厚度为 25cm 第一节混凝土护壁(原地面以下 1 米)径向厚度为 50cm 宜高出地面 20～30cm 使其成为井口围圈以阻挡井上土石及其它物体滚入井下伤人并且便于挡水和定位。该适用于各类土层每挖掘 1.0m 深时即立模灌注混凝土护壁。平均厚度 25cm。为加速混凝土的凝聚可掺入速凝剂。模板采纳为园弧形定型钢模。护壁外表不需光滑平整以利于与桩体混凝土的联结。护壁砼的施工实行自制的钢模板。钢模板面板的厚度不得小于 6mm 浇注混凝土时拆上节支下节自上而下周转使用。模板间用 U 形卡连接上下设两道 6～8 槽钢圈顶紧；钢圈由两半圆圈组成用螺栓连接不另设支撑以便浇注混凝土和下节挖土操作。3.1.5 人工挖孔允许偏向和检验：序 项目允许偏向检验1护筒顶面位置50mm测量检查倾斜度12孔位中心50mm3倾斜度13.2 钢筋的制作与安装3.2.1 桩基钢筋笼制作成整体一次吊装...
