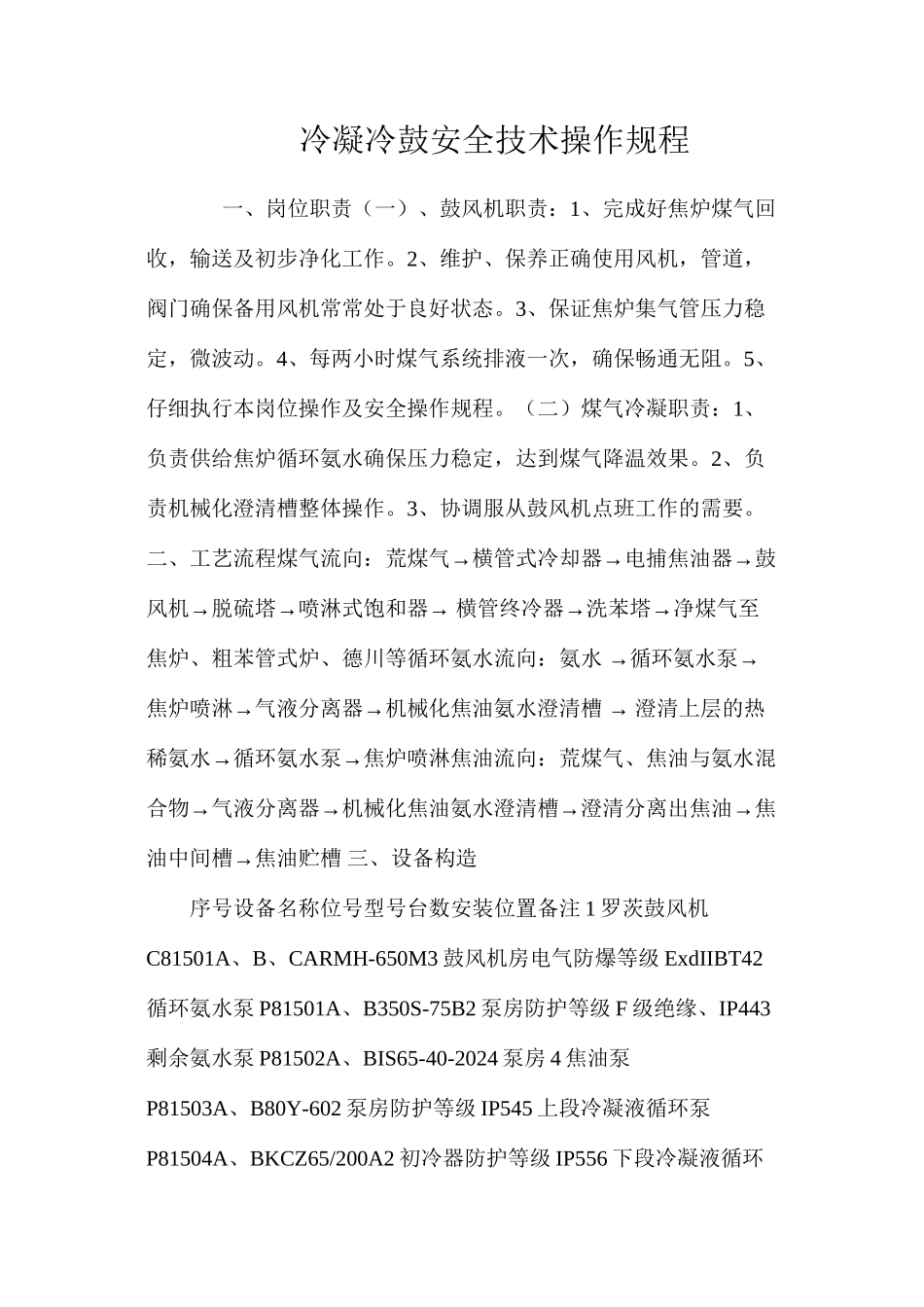

冷凝冷鼓安全技术操作规程 一、岗位职责（一）、鼓风机职责：1、完成好焦炉煤气回收，输送及初步净化工作。2、维护、保养正确使用风机，管道，阀门确保备用风机常常处于良好状态。3、保证焦炉集气管压力稳定，微波动。4、每两小时煤气系统排液一次，确保畅通无阻。5、仔细执行本岗位操作及安全操作规程。（二）煤气冷凝职责：1、负责供给焦炉循环氨水确保压力稳定，达到煤气降温效果。2、负责机械化澄清槽整体操作。3、协调服从鼓风机点班工作的需要。→→→二、工艺流程煤气流向：荒煤气横管式冷却器电捕焦油器鼓→→→ →→风机脱硫塔喷淋式饱和器横管终冷器洗苯塔净煤气至 →→焦炉、粗苯管式炉、德川等循环氨水流向：氨水循环氨水泵→→ → 焦炉喷淋气液分离器机械化焦油氨水澄清槽澄清上层的热→→稀氨水循环氨水泵焦炉喷淋焦油流向：荒煤气、焦油与氨水混→→→→合物气液分离器机械化焦油氨水澄清槽澄清分离出焦油焦→ 油中间槽焦油贮槽 三、设备构造序号设备名称位号型号台数安装位置备注 1 罗茨鼓风机C81501A、B、CARMH-650M3 鼓风机房电气防爆等级 ExdIIBT42循环氨水泵 P81501A、B350S-75B2 泵房防护等级 F 级绝缘、IP443剩余氨水泵 P81502A、BIS65-40-2024 泵房 4 焦油泵P81503A、B80Y-602 泵房防护等级 IP545 上段冷凝液循环泵P81504A、BKCZ65/200A2 初冷器防护等级 IP556 下段冷凝液循环泵 P81505A、BKCZ125/315A2 初冷器防护等级 IP557 凝聚水泵P81506A、BGN3/1228 初冷器 E81501A、B、CJH050225-239 机械化氨水澄清槽 V81502A、B24616×4590×5686210 循环氨水槽V81503A、Bφ8000×51002 立式锥顶 V 全=256m211 剩余氨水槽V81504φ8250×96001 立式锥顶 V 全=460m312 焦油分离器V8150516742×4538×26001V 全=110m313 焦油槽V82504φ11000×100001 立式 14 初冷器水封槽 V81507A～FRLG07，φ800×30006 立式平顶 V 全=1.5m315 鼓风机水封槽V815082600×1000×40002 立式平顶 V 全=10.4m316 电捕水封槽V815092600×1000×40002 立式平顶 V 全=10.4m317 鼓风机水封槽液下泵 V81507LY40-160118 废液收集液下泵 V81508LY40-160119 电捕水封槽液下泵 V81509LY40-160120 电捕焦油器X81501φ4800×14000221 滤油机 XLG02122 除油机 DQLS2 四、操作方法及技术要求（一）鼓风冷凝岗位开停工操作规程共分两个单元：1、鼓风机煤气回收单元 2、煤气冷凝单元 1、鼓风...
