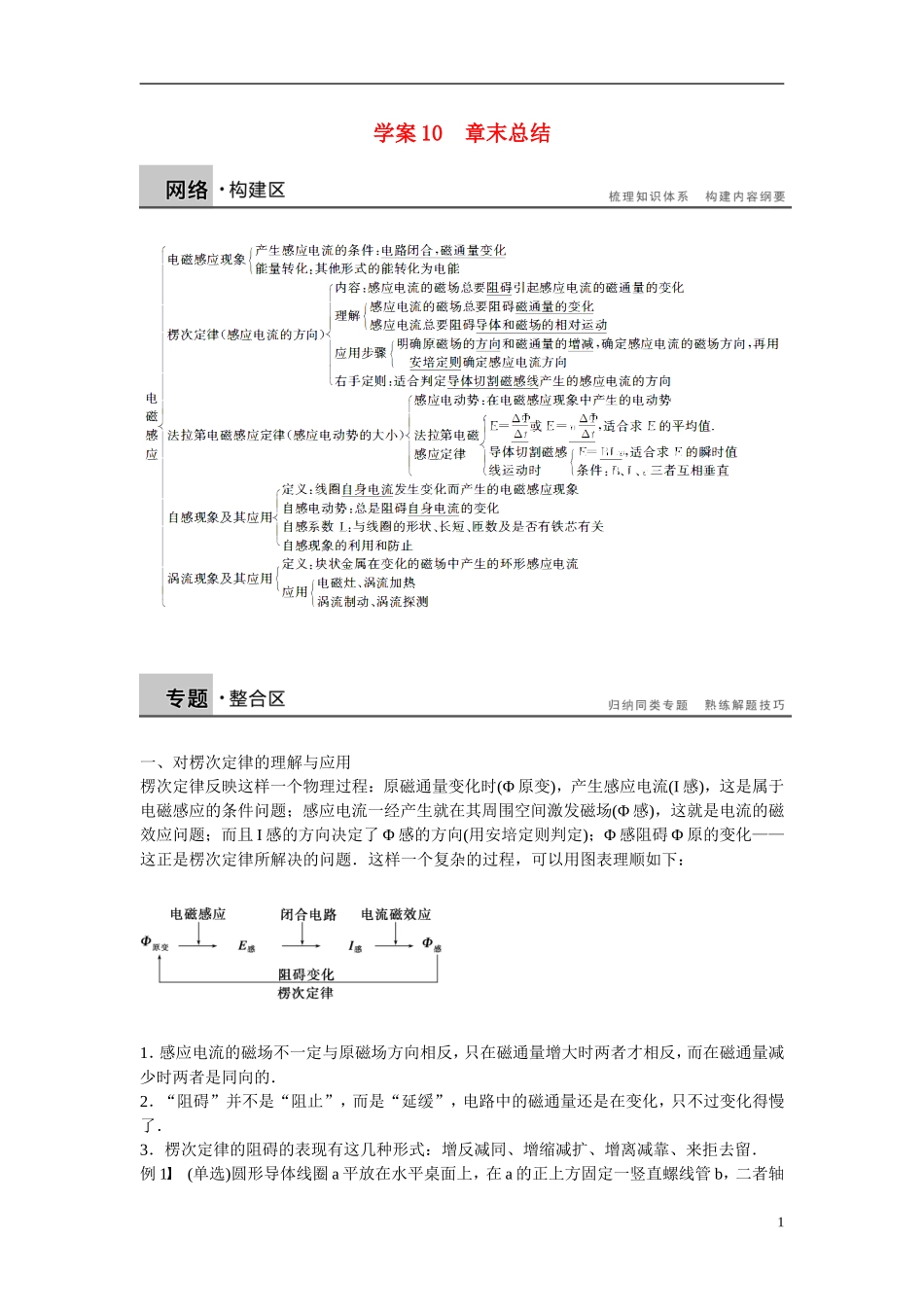

学案 10 章末总结一、对楞次定律的理解与应用楞次定律反映这样一个物理过程：原磁通量变化时(Φ 原变)，产生感应电流(I 感)，这是属于电磁感应的条件问题；感应电流一经产生就在其周围空间激发磁场(Φ 感)，这就是电流的磁效应问题；而且 I 感的方向决定了 Φ 感的方向(用安培定则判定)；Φ 感阻碍 Φ 原的变化——这正是楞次定律所解决的问题．这样一个复杂的过程，可以用图表理顺如下：1．感应电流的磁场不一定与原磁场方向相反，只在磁通量增大时两者才相反，而在磁通量减少时两者是同向的．2．“阻碍”并不是“阻止”，而是“延缓”，电路中的磁通量还是在变化，只不过变化得慢了．3．楞次定律的阻碍的表现有这几种形式：增反减同、增缩减扩、增离减靠、来拒去留．例 1 (单选)圆形导体线圈 a 平放在水平桌面上，在 a 的正上方固定一竖直螺线管 b，二者轴1线重合，螺线管与电源和滑动变阻器连接成如图 1 所示的电路．若将滑动变阻器的滑片 P 向下滑动，下列表述正确的是 ( )图 1A．线圈 a 中将产生俯视顺时针方向的感应电流B．穿过线圈 a 的磁通量变小C．线圈 a 有扩张的趋势D．线圈 a 对水平桌面的压力 FN 将增大解析 本题考查楞次定律的知识，意在考查学生对楞次定律、安培定则等知识的掌握．通过螺线管 b 的电流如图所示，根据安培定则判断出螺线管 b 所产生的磁场方向竖直向下，滑片 P 向下滑动，接入电路的电阻减小，电流增大，所产生的磁场的磁感应强度增大，根据楞次定律可知，a 线圈中所产生的感应电流产生的感应磁场方向竖直向上，再由安培定则可得线圈 a 中的电流方向为俯视逆时针方向，A 错误；由于螺线管 b 中的电流增大，所产生的磁感应强度增大，线圈 a 中的磁通量应变大，B 错误；根据楞次定律可知，线圈 a 有缩小的趋势，线圈 a 对水平桌面的压力增大，C 错误，D 正确．答案 D二、电磁感应中的图象问题1．图象问题有两种：一是由给出的电磁感应过程，选出或画出正确图象；二是由给定的有关图象分析电磁感应过程，求解相应的物理量．2．基本思路是：(1)利用法拉第电磁感应定律计算感应电动势大小．(2)利用楞次定律或右手定则判定感应电流的方向．例 2 (单选)将一段导线绕成如图 2 甲所示的闭合电路，并固定在纸面内，回路的 ab 边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度 B 随时间 t ...
