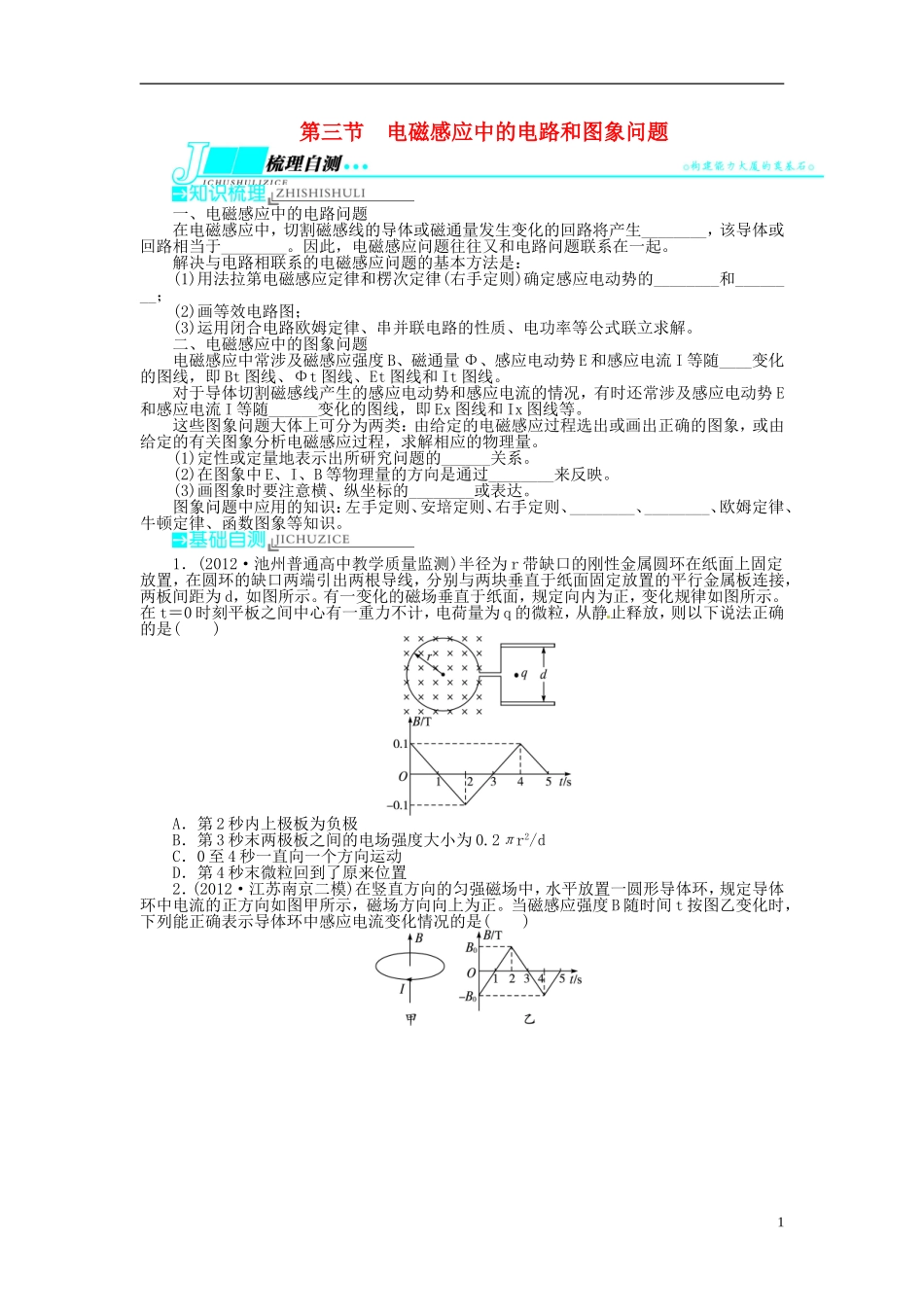

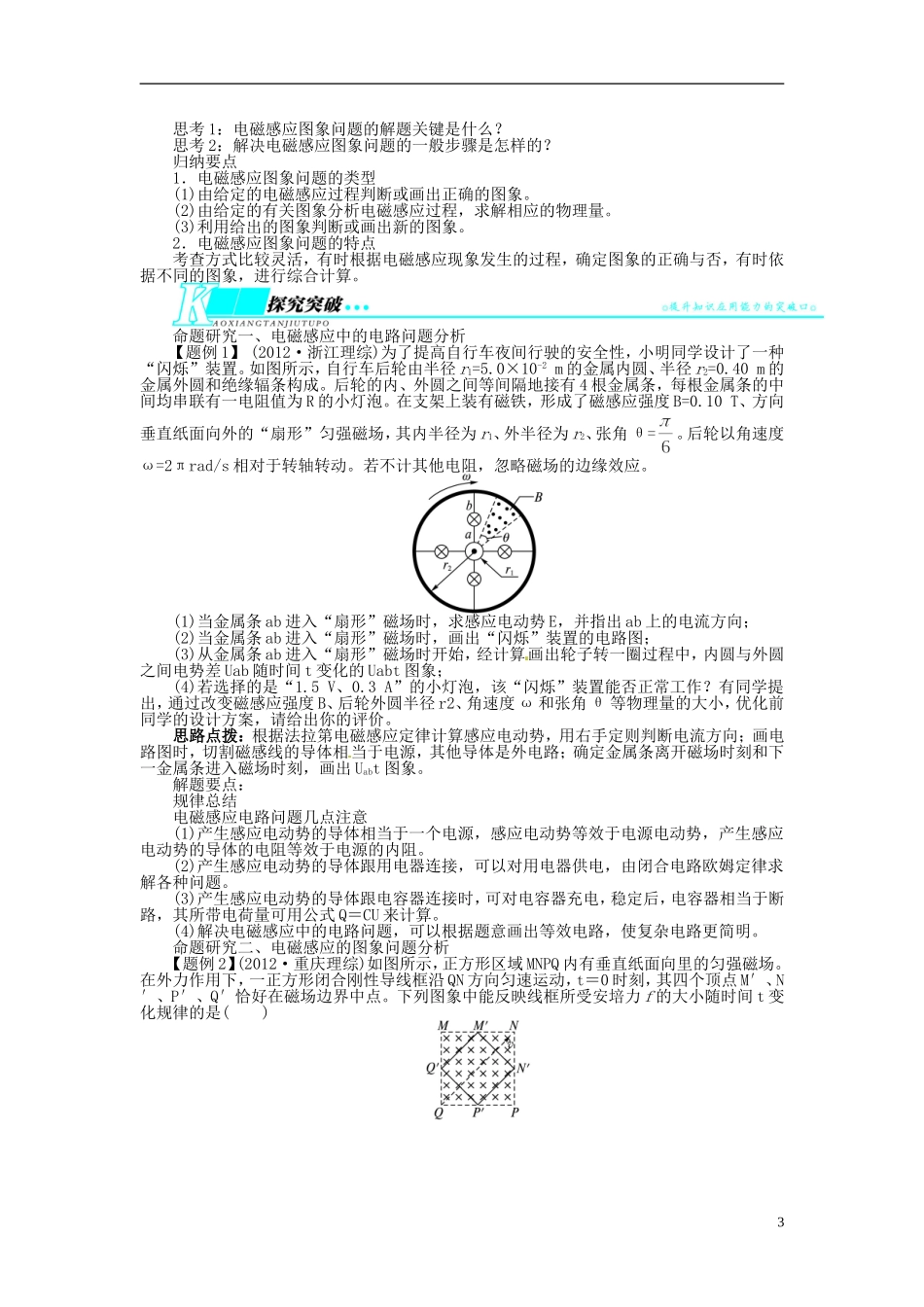

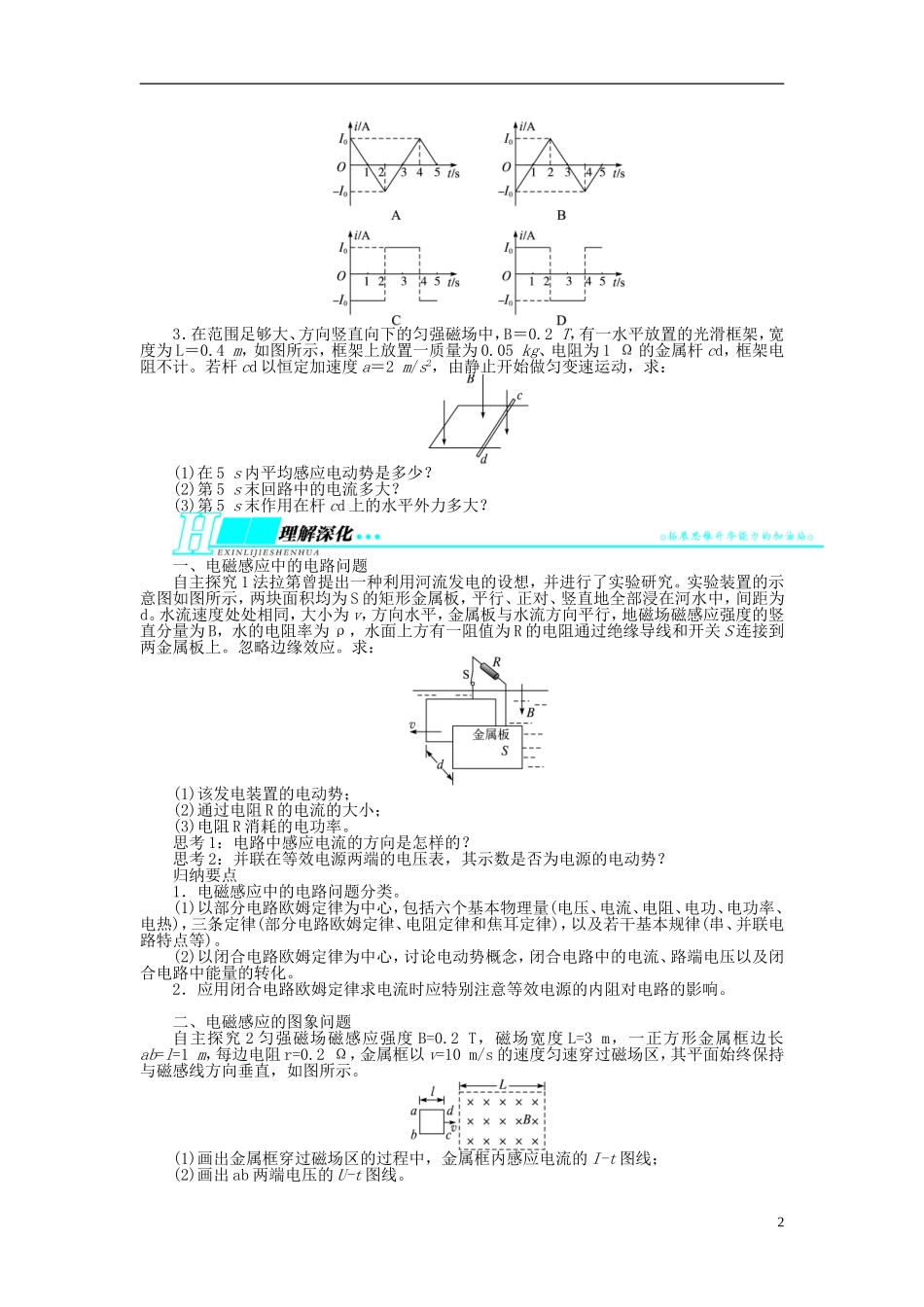

第三节 电磁感应中的电路和图象问题一、电磁感应中的电路问题在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生________，该导体或回路相当于________。因此，电磁感应问题往往又和电路问题联系在一起。解决与电路相联系的电磁感应问题的基本方法是：(1)用法拉第电磁感应定律和楞次定律(右手定则)确定感应电动势的________和________；(2)画等效电路图；(3)运用闭合电路欧姆定律、串并联电路的性质、电功率等公式联立求解。二、电磁感应中的图象问题电磁感应中常涉及磁感应强度 B、磁通量 Φ、感应电动势 E 和感应电流 I 等随____变化的图线，即 Bt 图线、Φt 图线、Et 图线和 It 图线。对于导体切割磁感线产生的感应电动势和感应电流的情况，有时还常涉及感应电动势 E和感应电流 I 等随______变化的图线，即 Ex 图线和 Ix 图线等。这些图象问题大体上可分为两类：由给定的电磁感应过程选出或画出正确的图象，或由给定的有关图象分析电磁感应过程，求解相应的物理量。(1)定性或定量地表示出所研究问题的______关系。(2)在图象中 E、I、B 等物理量的方向是通过________来反映。(3)画图象时要注意横、纵坐标的________或表达。图象问题中应用的知识：左手定则、安培定则、右手定则、________、________、欧姆定律、牛顿定律、函数图象等知识。1．(2012·池州普通高中教学质量监测)半径为 r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为 d，如图所示。有一变化的磁场垂直于纸面，规定向内为正，变化规律如图所示。在 t＝0 时刻平板之间中心有一重力不计，电荷量为 q 的微粒，从静止释放，则以下说法正确的是( )A．第 2 秒内上极板为负极B．第 3 秒末两极板之间的电场强度大小为 0.2πr2/dC．0 至 4 秒一直向一个方向运动D．第 4 秒末微粒回到了原来位置2．(2012·江苏南京二模)在竖直方向的匀强磁场中，水平放置一圆形导体环，规定导体环中电流的正方向如图甲所示，磁场方向向上为正。当磁感应强度 B 随时间 t 按图乙变化时，下列能正确表示导体环中感应电流变化情况的是( )13．在范围足够大、方向竖直向下的匀强磁场中，B＝0.2 T，有一水平放置的光滑框架，宽度为 L＝0.4 m，如图所示，框架上放置一质量为 0.05 kg、电阻为 1 Ω 的金属杆 cd，框架电阻不计。若杆 cd 以恒定加速度 a＝2 m/...
