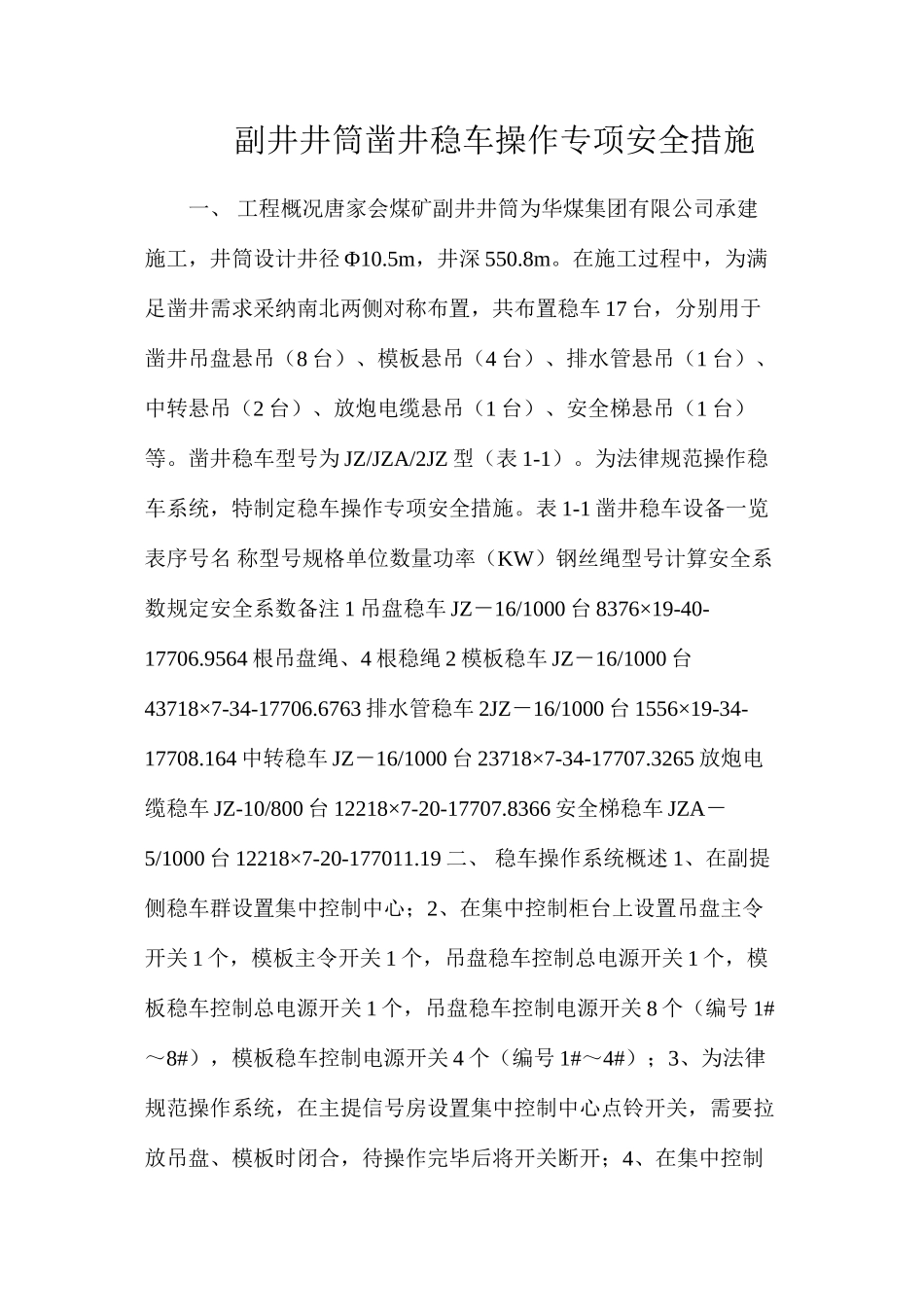

副井井筒凿井稳车操作专项安全措施 一、 工程概况唐家会煤矿副井井筒为华煤集团有限公司承建施工，井筒设计井径 Φ10.5m，井深 550.8m。在施工过程中，为满足凿井需求采纳南北两侧对称布置，共布置稳车 17 台，分别用于凿井吊盘悬吊（8 台）、模板悬吊（4 台）、排水管悬吊（1 台）、中转悬吊（2 台）、放炮电缆悬吊（1 台）、安全梯悬吊（1 台）等。凿井稳车型号为 JZ/JZA/2JZ 型（表 1-1）。为法律规范操作稳车系统，特制定稳车操作专项安全措施。表 1-1 凿井稳车设备一览 表序号名 称型号规格单位数量功率（KW）钢丝绳型号计算安全系数规定安全系数备注 1 吊盘稳车 JZ－16/1000 台 8376×19-40-17706.9564 根吊盘绳、4 根稳绳 2 模板稳车 JZ－16/1000 台43718×7-34-17706.6763 排水管稳车 2JZ－16/1000 台 1556×19-34-17708.164 中转稳车 JZ－16/1000 台 23718×7-34-17707.3265 放炮电缆稳车 JZ-10/800 台 12218×7-20-17707.8366 安全梯稳车 JZA－5/1000 台 12218×7-20-177011.19 二、 稳车操作系统概述 1、在副提侧稳车群设置集中控制中心；2、在集中控制柜台上设置吊盘主令开关 1 个，模板主令开关 1 个，吊盘稳车控制总电源开关 1 个，模板稳车控制总电源开关 1 个，吊盘稳车控制电源开关 8 个（编号 1#～8#），模板稳车控制电源开关 4 个（编号 1#～4#）；3、为法律规范操作系统，在主提信号房设置集中控制中心点铃开关，需要拉放吊盘、模板时闭合，待操作完毕后将开关断开；4、在集中控制柜台上安设吊盘稳车用电流表 8 个（编号 1#～8#）、模板稳车用电流表 4 个（编号 1#～4#）、备用电流表 4 个；5、吊盘悬吊稳车、模板悬吊稳车在集中控制中心操作；排水管悬吊稳车、放炮电缆悬吊稳车、安全梯悬吊稳车分别在相应的配电柜操作；中转悬吊稳车通过控制按钮在主提侧信号房操作；6、井下设置信号传递、接收系统。每班次配备专职吊盘信号工，专职操作信号系统；7、井口设置主副提信号房作为信号传递枢纽，井下需要拉放稳车，必须将信号传递至信号房（注：在信号房设置集控中心点铃控制开关，准备工作未准备好不得将开关闭合，动车完毕后将此开关闭合）；8、在吊盘、0 米信号房及控制中心安设通讯电话机，确保操作者安全操作稳车；9、在主副提侧稳车群设置信号点铃，方便稳车操作 者听点作业。三、 稳车操作规程 1、严格执行《煤矿安全规程》及行业的相关规定...
