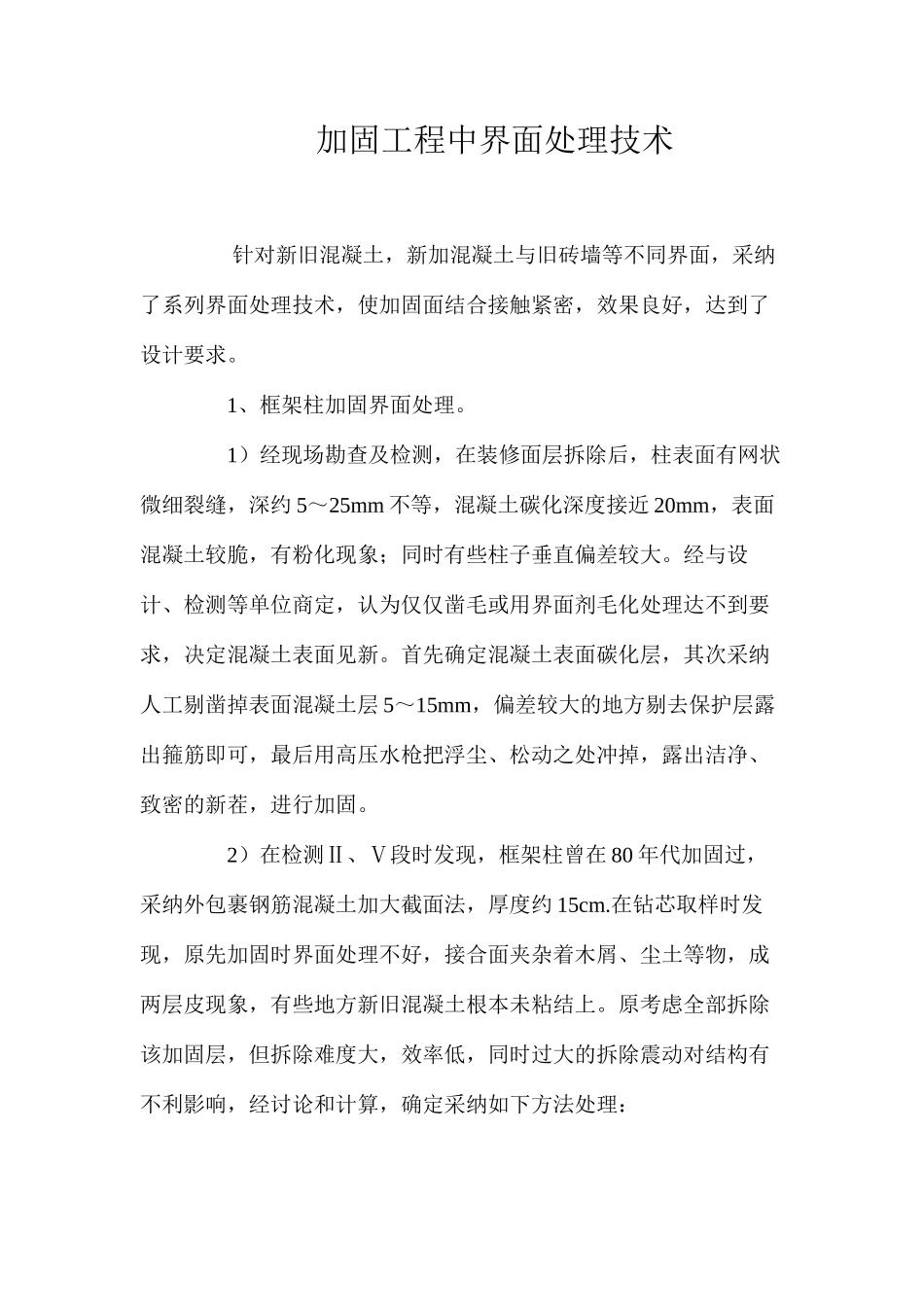

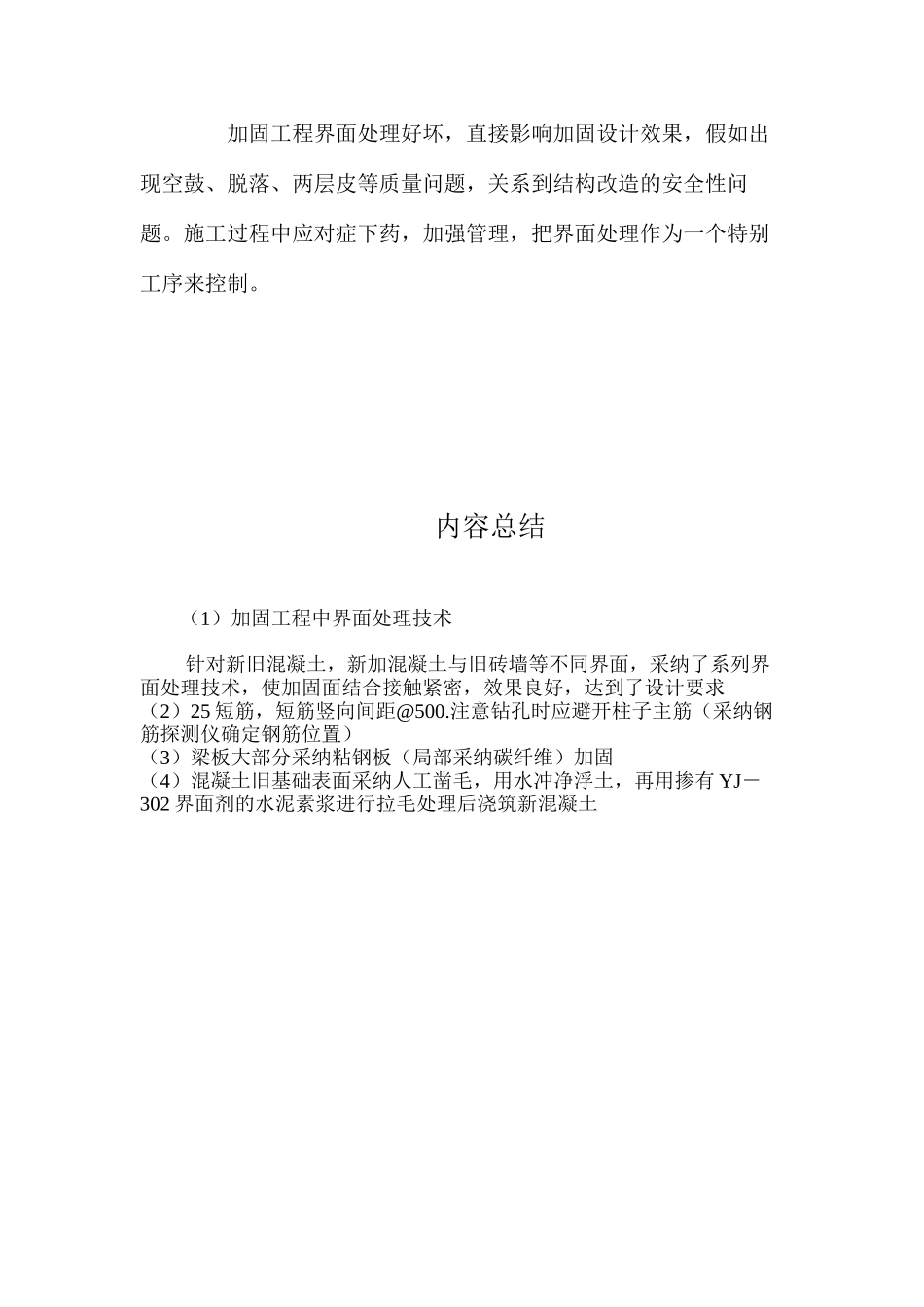

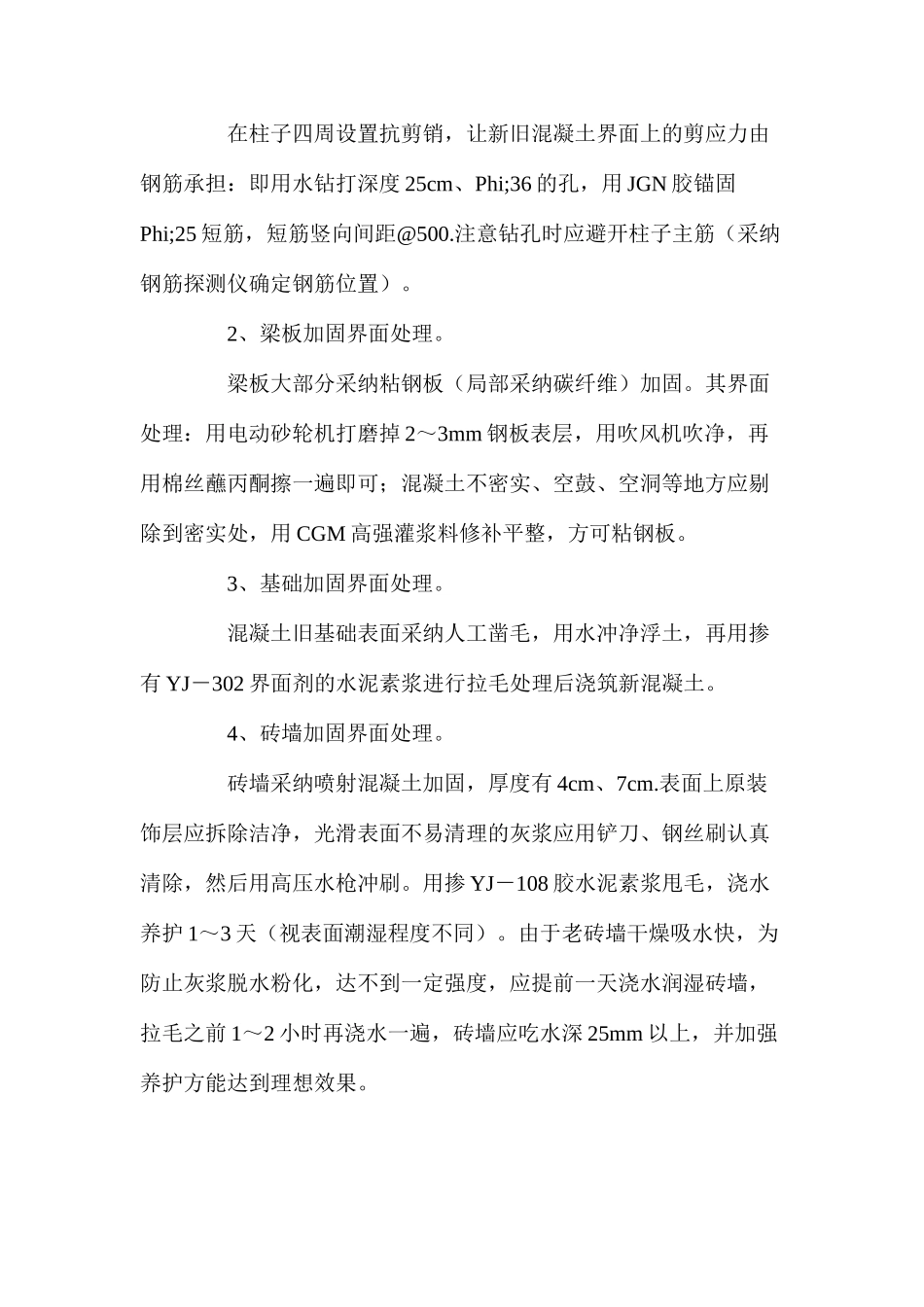

加固工程中界面处理技术 针对新旧混凝土，新加混凝土与旧砖墙等不同界面，采纳了系列界面处理技术，使加固面结合接触紧密，效果良好，达到了设计要求。 1、框架柱加固界面处理。 1）经现场勘查及检测，在装修面层拆除后，柱表面有网状微细裂缝，深约 5～25mm 不等，混凝土碳化深度接近 20mm，表面混凝土较脆，有粉化现象；同时有些柱子垂直偏差较大。经与设计、检测等单位商定，认为仅仅凿毛或用界面剂毛化处理达不到要求，决定混凝土表面见新。首先确定混凝土表面碳化层，其次采纳人工剔凿掉表面混凝土层 5～15mm，偏差较大的地方剔去保护层露出箍筋即可，最后用高压水枪把浮尘、松动之处冲掉，露出洁净、致密的新茬，进行加固。 2）在检测Ⅱ、Ⅴ段时发现，框架柱曾在 80 年代加固过，采纳外包裹钢筋混凝土加大截面法，厚度约 15cm.在钻芯取样时发现，原先加固时界面处理不好，接合面夹杂着木屑、尘土等物，成两层皮现象，有些地方新旧混凝土根本未粘结上。原考虑全部拆除该加固层，但拆除难度大，效率低，同时过大的拆除震动对结构有不利影响，经讨论和计算，确定采纳如下方法处理： 在柱子四周设置抗剪销，让新旧混凝土界面上的剪应力由钢筋承担：即用水钻打深度 25cm、Phi;36 的孔，用 JGN 胶锚固Phi;25 短筋，短筋竖向间距@500.注意钻孔时应避开柱子主筋（采纳钢筋探测仪确定钢筋位置）。 2、梁板加固界面处理。 梁板大部分采纳粘钢板（局部采纳碳纤维）加固。其界面处理：用电动砂轮机打磨掉 2～3mm 钢板表层，用吹风机吹净，再用棉丝蘸丙酮擦一遍即可；混凝土不密实、空鼓、空洞等地方应剔除到密实处，用 CGM 高强灌浆料修补平整，方可粘钢板。 3、基础加固界面处理。 混凝土旧基础表面采纳人工凿毛，用水冲净浮土，再用掺有 YJ－302 界面剂的水泥素浆进行拉毛处理后浇筑新混凝土。 4、砖墙加固界面处理。 砖墙采纳喷射混凝土加固，厚度有 4cm、7cm.表面上原装饰层应拆除洁净，光滑表面不易清理的灰浆应用铲刀、钢丝刷认真清除，然后用高压水枪冲刷。用掺 YJ－108 胶水泥素浆甩毛，浇水养护 1～3 天（视表面潮湿程度不同）。由于老砖墙干燥吸水快，为防止灰浆脱水粉化，达不到一定强度，应提前一天浇水润湿砖墙，拉毛之前 1～2 小时再浇水一遍，砖墙应吃水深 25mm 以上，并加强养护方能达到理想效果。 加固工程界面处理好坏，直接影响加固设计效果，假如出现空鼓、脱落、两层皮等质量问题，关系到结...
