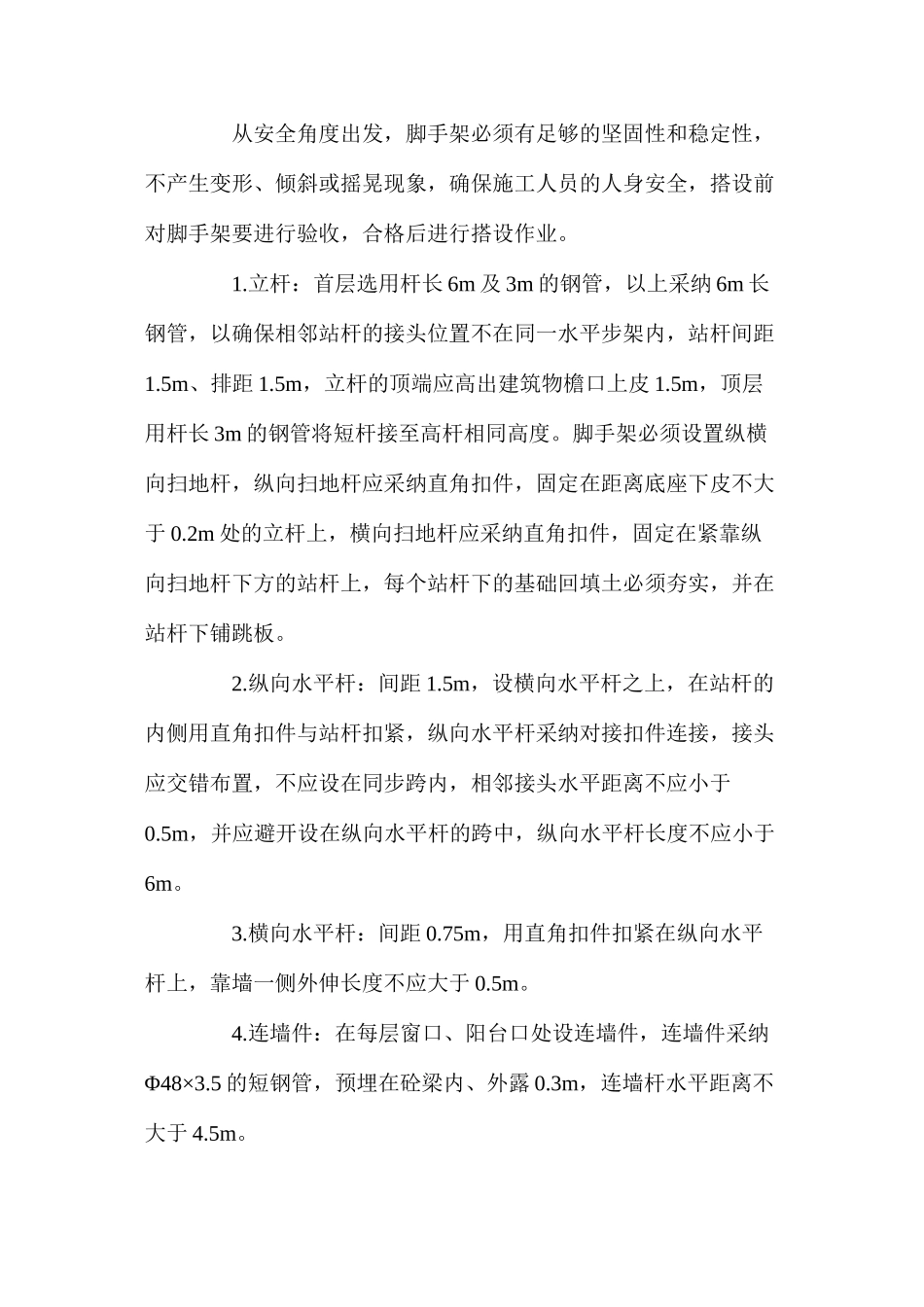

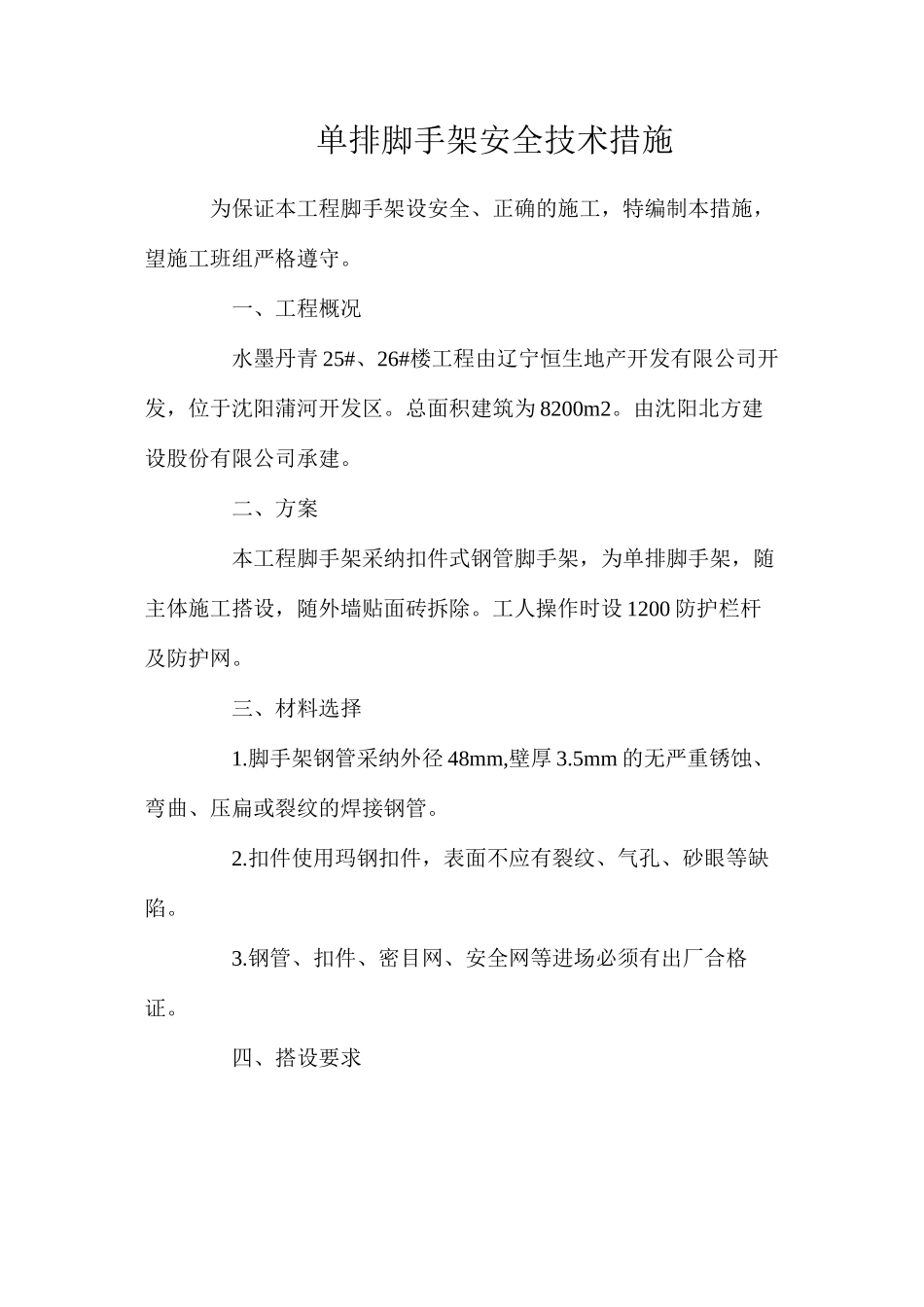

单排脚手架安全技术措施 为保证本工程脚手架设安全、正确的施工，特编制本措施，望施工班组严格遵守。 一、工程概况 水墨丹青 25#、26#楼工程由辽宁恒生地产开发有限公司开发，位于沈阳蒲河开发区。总面积建筑为 8200m2。由沈阳北方建设股份有限公司承建。 二、方案 本工程脚手架采纳扣件式钢管脚手架，为单排脚手架，随主体施工搭设，随外墙贴面砖拆除。工人操作时设 1200 防护栏杆及防护网。 三、材料选择 1.脚手架钢管采纳外径 48mm,壁厚 3.5mm 的无严重锈蚀、弯曲、压扁或裂纹的焊接钢管。 2.扣件使用玛钢扣件，表面不应有裂纹、气孔、砂眼等缺陷。 3.钢管、扣件、密目网、安全网等进场必须有出厂合格证。 四、搭设要求 从安全角度出发，脚手架必须有足够的坚固性和稳定性，不产生变形、倾斜或摇晃现象，确保施工人员的人身安全，搭设前对脚手架要进行验收，合格后进行搭设作业。 1.立杆：首层选用杆长 6m 及 3m 的钢管，以上采纳 6m 长钢管，以确保相邻站杆的接头位置不在同一水平步架内，站杆间距1.5m、排距 1.5m，立杆的顶端应高出建筑物檐口上皮 1.5m，顶层用杆长 3m 的钢管将短杆接至高杆相同高度。脚手架必须设置纵横向扫地杆，纵向扫地杆应采纳直角扣件，固定在距离底座下皮不大于 0.2m 处的立杆上，横向扫地杆应采纳直角扣件，固定在紧靠纵向扫地杆下方的站杆上，每个站杆下的基础回填土必须夯实，并在站杆下铺跳板。 2.纵向水平杆：间距 1.5m，设横向水平杆之上，在站杆的内侧用直角扣件与站杆扣紧，纵向水平杆采纳对接扣件连接，接头应交错布置，不应设在同步跨内，相邻接头水平距离不应小于0.5m，并应避开设在纵向水平杆的跨中，纵向水平杆长度不应小于6m。 3.横向水平杆：间距 0.75m，用直角扣件扣紧在纵向水平杆上，靠墙一侧外伸长度不应大于 0.5m。 4.连墙件：在每层窗口、阳台口处设连墙件，连墙件采纳Φ48×3.5 的短钢管，预埋在砼梁内、外露 0.3m，连墙杆水平距离不大于 4.5m。 5.斜撑：在每层窗口、阳台口处设置斜撑，斜撑的下部用扣件固定在连墙件上，上部与架体的站杆固定，斜撑与横向水平应保证大于 45 度的夹角。 6.剪刀撑：沿外墙的立面整个长度和高度斜向连续设置，每道剪刀撑跨越站杆根数为 5—7 根，宽度不应小于 4 跨，且不小于 6m,斜杆与地面的夹角为 45—60 度之间，采纳回转扣件与架体的站杆连接固定。 7.横向支撑：横向支撑的斜杆应在一至二步内，由底至...
